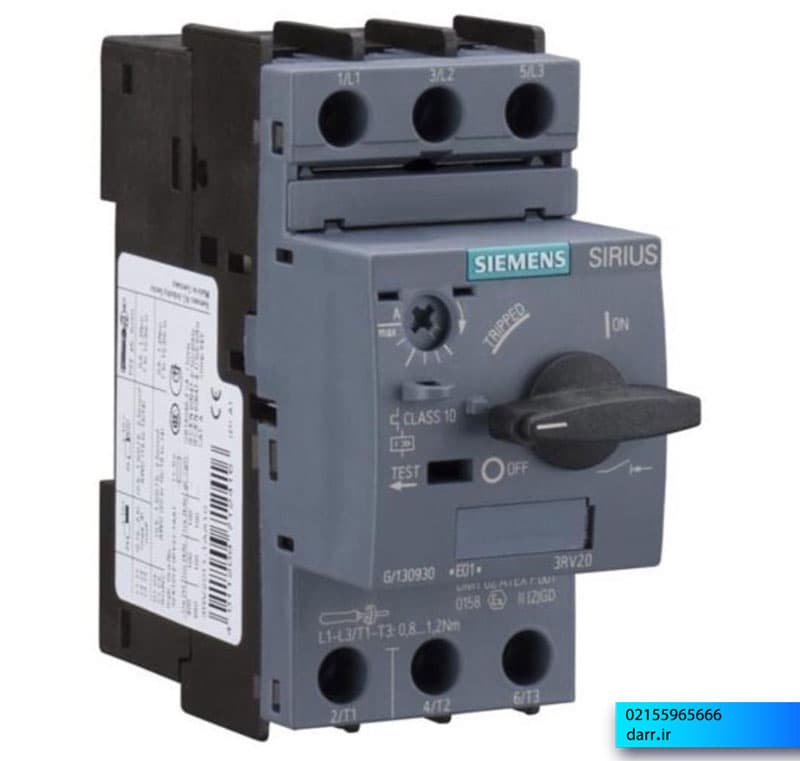

تفاوت بی متال و کلید حرارتی

کلید های حرارتی علاوه بر حفاظت اضافه بار ، وظیفه کلید ( قطع و وصل نمودن تجهیزات برقی ) را به عهده دارد در صورتیکه بی متال به عنوان یک تجهیز جانبی و تنها به منظور حفاظت در برابر اضافه بار به کنتاکتور متصل می شود.

کار با کلید حرارتی را می توانید در کلاس های آموزش برق صنعتی یاد بگیرید.

بی متال چیست؟

بیمتال ها برای حفاظت از موتورهای الکتریکی در مقابل اضافه بار از رله های حرارتی استفاده می شود. اساس کار این رله ها بر پایه اختلاف ضریب انبساط طولی دو فلز به کار رفته است.

بر اثر عبور جریان از بی متال، دو فلز گرم می شوند و طول آنها افزایش می یابد. از آن جایی که ضریب انبساط طولی یکی از فلزات بیشتر از دیگری است. دو فلز با هم به سمت فلزی که ضریب انبساط طولی کمتری دارد خم می شود. در نتیجه مسیر عبور جریان کنتاکتها باز و مدار قطع می شود.

رله های حرارتی:

در رله های حرارتی ، سه تیغه تعبیه شده که سیم حامل جریان چند حلقه به دور آن پیچیده می شود. در اثر عبور جریان اضافه بار، هادی ها گرم، حرارات به بی متال منتقل می شود و باعث خم شدن تیغه می شود. حرکت هر یک از بی متالها به اهرمی فشار می آورد و با جا به جا شدن اهرم، یک میکرو سوئچ که دارای کنتاکت تبدیل باز و بسته است تغییر وضعیت می دهد و مدار فرمان را قطع می کند.

تیغه های مدار قدرت با شماره های یک رقمی از ۱ تا ۶ و ترمینال های تیغه های فرمان که به صورت دوبل (باز و بسته ) می باشند را با شماره های ۹۵ تا۹۸ مشخص می کنند.

تعریف اورلود

اورلود وسیله ی حفاظت کننده ی موتور در برابر جریان اضافی است و در دو نوع مغناطیسی و حرارتی وجود دارد.

اورلود حرارتی

نوع حرارتی اورلود، در انواع مختلفی ساخته می شود که متداول ترین نوع آن «بی‌متالی» است. این نوع از رله ی اضافه جریان همراه با کنتاکتور در مدار، سری با موتور نصب می گردد. از اورلود بی متالی در کلید اتوماتیک نیز جهت حفاظت در برابر جریان زیاد استفاده می شود.

تفاوت بی متال و کلید حرارتی

شایان ذکر است کلید های حرارتی علاوه بر حفاظت اضافه بار ، وظیفه کلید ( قطع و وصل نمودن تجهیزات برقی ) را به عهده دارد در صورتیکه بی متال به عنوان یک تجهیز جانبی و تنها به منظور حفاظت در برابر اضافه بار به کنتاکتور متصل می شود .
