تابلو برق صنعتی یکی از وسایلی است که در صورت فعالیت در این زمینه یا شرکت در کلاس های آموزش برق صنعتی  سر و کار زیادی با آن خواهید داشت. در این مطلب خواهیم دید که تابلو برق صنعتی دقیقاً چیست و از چه اجزایی تشکیل شده است.

تابلو برق صنعتی چیست؟

اگر بخواهیم به این پرسش پاسخ دهیم ابتدا باید بدانید تابلو برق چیست . در واقع تابلو برق یک محفظه فلزی است که تعدادی قطعه را در خود حمل کرده و وظیفه حفاظت از آن ها را بر عهده دارد. اگر تابلو برقی با هدف استفاده در سطوح صنعتی تولید شده و قطعات مخصوص این کار را در خود داشته باشد، به آن تابلو برق صنعتی می گویند.

این وسیله در سیستم توزیع برق و مصرف آن در مکان های صنعتی نقشی اساسی ایفا می کند و می توان انواع آن را از جهات مختلفی تقسیم بندی کرد که دو معیار زیر از اصلی ترین شیوه های تقسیم بندی آن محسوب می شود:

  • میزان ولتاژ پاسخگویی
  • تجهیزات

تقسیم تابلو برق ها از نظر تجهیزات

تابلو برق صنعتی به طور کلی از نظر تجهیزات به دو دسته زیر تقسیم می شود:

  • ولتاژ پایین : دارای تجهیزاتی با ولتاژ حداکثری 1 کیلو وات
  • ولتاژ بالا : دارای تجهیزاتی با ولتاژ بیشتر از 1 کیلو وات
    • این تابلو برق ها به طور کلی تجهیزاتی تا حداکثر 36 کیلو ولت دارند.

علت استفاده از تابلو برق صنعتی چیست؟

تابلو برق صنعتی به طور کلی برای مقاصد حفاظتی و سوئیچینگ مورد استفاده قرار می گیرد. از اجزای تشکیل دهنده تابلو برق صنعتی که امجام این وظایف را بر عهده دارند، می توان به طور کلی به موارد زیر اشاره کرد:

  • کلید ها
  • فیوزها
  • ایزولاتورها
  • مدار شکن ها
  • رله های محافظتی
  • کنترل پنل ها
  • صاعقه گیرها
  • مبدل های جریان
  • ترانسفورماتورهای پتانسیل
  • تجهیزات اندازه گیری

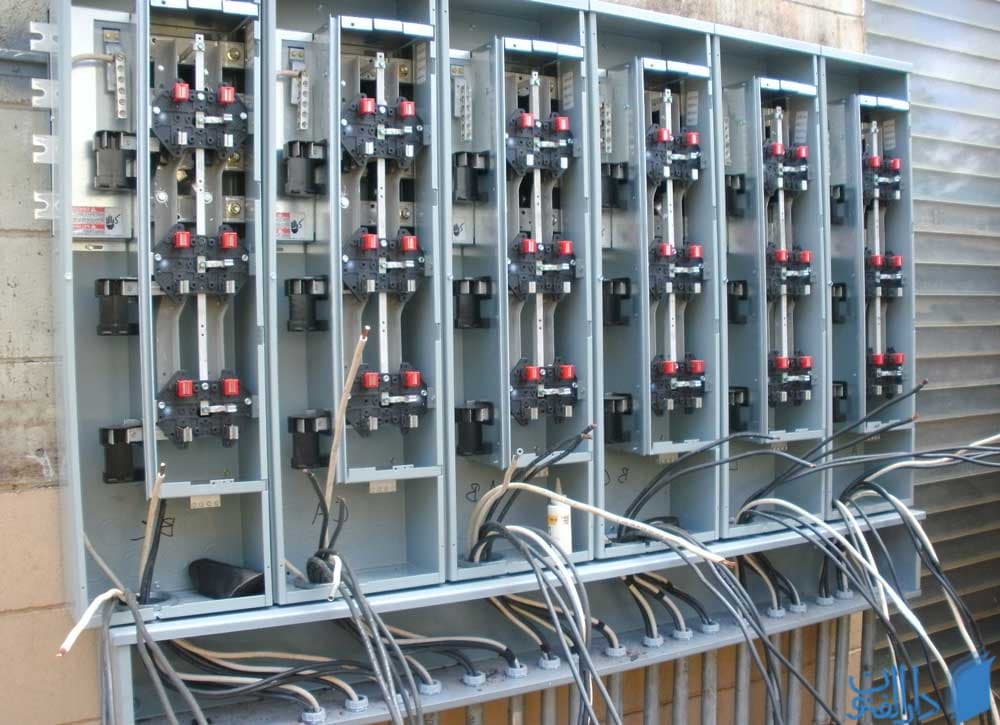

تصویری از یک تابلو برق در یک کارخانه

اجزای تشکیل دهنده تابلو

کلید ها

سوئیچ ها که ممکن است با نام کلید نیز شناخته شوند، برای قطع و وصل کردن ساده مدار استفاده می شوند. نکته ای که لازم است در مورد کلیدها بدانید آن است که این قطعه توانایی قطع جریان اشتباه را ندارد. سوئیچ ها را می توان به دو دسته کلی زیر تقسیم کرد:

  • سوئیچ هوا : که اتصالات آن در هو انجام می پذیرد.
    • برای مثال سوئیچ AIR BREAK
      • برای برقرار کردن اتصال در زمان وجود بار الکتریکی استفاده می شود.
      • دارای شاخک هایی برای کنترل جرقه حاصل و جلوگیری از ایجاد خرابی است.
  • سوئیچ روغنی : که اتصالات آن در روغن انجام می پذیرد.

فیوز

فیوز یکی دیگر از قطعات مهم در تابلو برق صنعتی است. این قطعه که به طور معمول در مدارات بسیار زیادی مورد استفاده قرار می گیرد وظیفه حفاظت از مدار در برابر جریان های بیش از حد شدید را بر عهده دارد. این قطعه حفاظتی که در واقع یک تکه سیم احاطه شده در یک حفاظ است، در صورت گذر کردن جریان بیش از حد برای مدتی مشخص ذوب شده و جریان را قطع می کند.

مدار شکن ها

مدار شکن قطعه ای است که در هرشرایطی می تواند مدار را به صورت خودکار و یا به صورت دستی و به طور ریموت یا از راه دور قطع و وصل کند. چنانچه بخواهیم از مدار شکن در یک دستور خودکار استفاده کنیم باید از یک رله در کنار آن استفاده کنیم.

  • مدار شکن های ولتاژ پایین عبارتند از :
    • مدار شکن های مینیاتوری
    • مدار شکن های قاب بندی شده
    • مدار شکن های قطع کننده ی جریان باقی مانده
    • قطع کننده ی مدار خطای زمین.
  • مدار شکن های ولتاژ بالا عبارتند از :
    • مدار شکن خلأ
    • مدار شکن SF6
    • مدار شکن روغن
    • و چند مورد دیگر

رله های حفاظتی

رله قطعه ای الکتریکی است که برای تشخیص خطا استفاده می شود. در واقع این قطعه پس از تشخیص خطا، اطلاعات را در اختیار مدار شکن قرار می دهد تا در صورت تشخیص اتصال را قطع کند.

انواع تابلو برق صنعتی از نظر ظاهری

در این بخش دو نوع تابلو برق صنعتی بسیار معروف و پرکاربرد را به شما معرفی خواهیم کرد.

تابلو برق صنعتی ایستاده

تابلو سلول

تابلو برق سلول حالتی شبیه به ساختمان های اسکلت فلزی دارد و از ویژگی ها آن می توان به امکان جدا شدن سقف، درب، صفحه های کناری و سایر اجزا اشاره کرد. به این ترتیب می توان با کنار هم قرار دادن چند تابلو سلول ایستاده در کنار یکدیگر یک تابلو برق صنعتی بزرگ را ایجاد کرد.

تابلو پیانویی

این نوع از تابلو برق که ظاهری شبیه به جعبه پیانو دارد، بیشتر برای مصارف اپراتوری مورد استفاده قرار می گیرد. ساختار این تابلوها به گونه ای است که شما با نشستن در مقابل آن و بر روی یک صندلی می توانید به سادگی به تمامی کلید ها دسترسی داشته باشید. این نوع از تابلو برق به طور کلی از دو قسمت زیر تشکیل شده است:

  1. قسمت داخلی که برای نصب تجهیزات و اجزا در نظر گرفته شده است.
  2. قسمت خارجی که لوازمی مانند شاسی،سوئیچ و … جهت دسترسی آسانتر و سریعتر بر روی آن قرار داده شده است.
