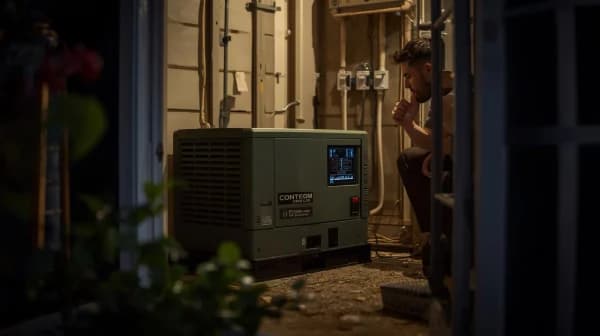

طراحی ژنراتور خانگی کم‌صدا برای پشتیبان برق ساختمان

قطعی برق در مناطق شهری و روستایی یکی از مشکلات همیشگی است که نه‌تنها آسایش خانوار را مختل می‌کند، بلکه برای وسایل حساسی مثل یخچال، پکیج، کامپیوتر و سیستم‌های امنیتی نیز خطرناک است.
راهکار حرفه‌ای برای مقابله با این مشکل، نصب ژنراتور پشتیبان برق خانگی است. اما صدای زیاد ژنراتورهای معمولی، یکی از بزرگ‌ترین دغدغه‌های کاربران است.

در این مقاله از آموزشگاه فنی و حرفه‌ای دارالفنون ری، یاد می‌گیریم چگونه می‌توان یک ژنراتور خانگی کم‌صدا، ایمن، کارآمد و مقرون‌به‌صرفه طراحی و راه‌اندازی کرد.
این آموزش برای تکنسین‌ها، هنرجویان برق، و علاقه‌مندان به دوره برق ساختمان و برق اضطراری بسیار کاربردی است.

آشنایی با مفهوم ژنراتور پشتیبان برق خانگی

ژنراتور چیست؟

ژنراتور (Generator) دستگاهی است که انرژی مکانیکی را به انرژی الکتریکی تبدیل می‌کند. در مدل‌های خانگی معمولاً از موتور بنزینی یا دیزلی برای چرخاندن آلترناتور استفاده می‌شود. استفاده از ژنراتور خانگی کم‌صدا برای مصارف مسکونی، امنیتی و تجهیزات حساس بسیار مناسب است.

کاربرد ژنراتورهای خانگی

• تأمین برق هنگام قطعی شبکه
• پشتیبانی از وسایل حیاتی (یخچال، پکیج، روشنایی، مودم، درب پارکینگ)
• استفاده در ویلا، باغ، کارگاه و ساختمان‌های اداری کوچک
• پشتیبان UPS و سیستم‌های امنیتی

چرا باید ژنراتور کم‌صدا طراحی کنیم؟

ژنراتورهای معمولی، به‌خصوص مدل‌های دیزلی، صدایی بین ۸۰ تا ۹۵ دسی‌بل (dB) تولید می‌کنند که در فضاهای مسکونی آزاردهنده است.
ژنراتور خانگی کم‌صدا(Silent Generator) با استفاده از فناوری‌های جذب صدا و طراحی بدنه آکوستیک، می‌تواند سطح صدا را تا ۵۰٪ کاهش دهد.

مزایای ژنراتور کم‌صدا

• آسایش صوتی برای ساکنین
• مناسب برای مجتمع‌ها و آپارتمان‌ها
• افزایش عمر دستگاه به‌دلیل کاهش لرزش
• جلوگیری از آلودگی صوتی محیط

بیشتر بخوانید:استاندارد برق ساختمان

اجزای اصلی ژنراتور خانگی کم‌صدا

گام‌به‌گام طراحی ژنراتور خانگی کم‌صدا

گام ۱ – تعیین توان مورد نیاز

پیش از طراحی باید بدانید چه وسایلی قرار است تغذیه شوند.
به‌عنوان نمونه:

بنابراین یک ژنراتور ۱.۵ تا ۲ کیلوواتی برای چنین شرایطی مناسب است. همیشه ۲۰٪ توان اضافی در نظر بگیرید.

گام ۲ – انتخاب نوع سوخت

ژنراتورها با سوخت‌های مختلف کار می‌کنند.

برای مناطق شهری، ژنراتورهای گازی یا بنزینی کم‌صدا بهترین گزینه‌اند.

H3: گام ۳ – انتخاب آلترناتور مناسب

آلترناتور باید ولتاژ ۲۲۰ ولت، فرکانس ۵۰ هرتز و توان متناسب با موتور داشته باشد.
مدل‌های دارای AVR (Automatic Voltage Regulator) ولتاژ خروجی را ثابت نگه می‌دارند و برای وسایل الکترونیکی خانگی ایمن‌ترند.

گام ۴ – طراحی سیستم عایق صدا

برای کاهش نویز باید بدنه ژنراتور را در کابین آکوستیک (Silent Box) قرار دهید.

ویژگی‌های کابین آکوستیک:

• بدنه فلزی یا MDF با عایق فوم نسوز
• درزگیری کامل با نوار سیلیکونی
• خروجی هوا با طراحی خم صوتی برای جلوگیری از پخش صدا
• نصب صداخفه‌کن (Muffler) در مسیر اگزوز

با این روش می‌توان سطح صدا را تا ۵۵-۶۰ دسی‌بل کاهش داد.

حتما بخوانید: عایق سیم و کابل برق ساختمان و انواع آن

گام ۵ – تهویه و خنک‌کاری مناسب

در کابین آکوستیک باید مسیر ورودی و خروجی هوا به‌درستی طراحی شود تا موتور داغ نکند.
می‌توان از فن‌های ۱۲ یا ۲۴ ولت استفاده کرد که هنگام روشن شدن ژنراتور به‌طور خودکار فعال شوند.

گام ۶ – طراحی تابلو کنترل خودکار (ATS)

سیستم ATS (Automatic Transfer Switch) باعث می‌شود هنگام قطع برق شهری، ژنراتور به‌صورت خودکار روشن شود و پس از بازگشت برق خاموش گردد.

اجزای اصلی تابلو ATS:

• کنترلر هوشمند (مانند DeepSea یا SmartGen)
• رله فرمان استارت
• کنتاکتور دوبل برق شهر و ژنراتور
• فیوز محافظ و نمایشگر ولتاژ

این سیستم در آموزشگاه دارالفنون ری به‌صورت عملی در دوره برق ساختمان تدریس می‌شود.

گام ۷ – انتخاب محل نصب ژنراتور

ژنراتور باید در فضای باز یا نیمه‌باز، دارای تهویه، دور از پنجره‌ها و مواد اشتعال‌زا نصب شود.
فاصله حداقل ۱.۵ متری از دیوار و حداقل ۵ متر از ورودی ساختمان ضروری است.

گام ۸ – نصب سیستم ارت (Earthing)

برای جلوگیری از برق‌گرفتگی، خروجی ژنراتور باید به زمین متصل شود. استفاده از میله ارت مسی و سیم نمره ۱۰ به پایین توصیه می‌شود.

برای مطالعه بیشتر:مدرک بین المللی برق ساختمان؛ آشنایی و معرفی روش‌های دریافت مدرک

مقایسه ژنراتور کم‌صدا و معمولی

راهکارهای تخصصی کاهش صدای ژنراتور

استفاده از اگزوز دوبل با مافلر مخصوص

نصب صداخفه‌کن دوبل در خروجی اگزوز می‌تواند نویز را تا ۱۵ دسی‌بل کاهش دهد.

استفاده از لرزه‌گیر موتور

نصب پایه‌های لاستیکی یا فنری بین شاسی و موتور مانع انتقال لرزش به زمین و بدنه می‌شود.

عایق‌کاری درب‌ها با نوار درزگیر صوتی

درب کابین باید کاملاً چفت باشد تا صدا نشت نکند.

مسیر تهویه‌ی مارپیچ

اگر کانال تهویه به‌صورت خم‌دار طراحی شود، امواج صوتی تا ۳۰٪ تضعیف می‌شوند.

نگهداری و سرویس ژنراتور

بازدید هفتگی

• سطح روغن موتور
• وضعیت فیلتر هوا
• شارژ باتری استارت
• شلنگ سوخت و نشتی

بازدید ماهیانه

• تمیز کردن صافی بنزین یا گاز
• بررسی پیچ‌های اتصالات و لرزش
• تست عملکرد ATS یا تابلو دستی

سرویس دوره‌ای (هر ۶ ماه)

• تعویض روغن موتور
• تنظیم فیلترها
• تست کامل ولتاژ خروجی
• تمیزکاری کابین عایق

بیشتر بخوانید:هوشمند سازی ساختمان با PLC

خطاهای رایج در طراحی ژنراتور خانگی

جمع‌بندی

طراحی ژنراتور خانگی کم‌صدا، ترکیبی از مهندسی برق، مکانیک و آکوستیک است.
با انتخاب صحیح موتور، آلترناتور و کابین آکوستیک می‌توان سیستم پشتیبان برق خانگی ایمن و بی‌صدا ساخت که در زمان قطعی برق، بدون ایجاد مزاحمت صوتی کار کند.

سوالات متداول

۱. بهترین نوع ژنراتور خانگی برای آپارتمان چیست؟
ژنراتورهای گازی یا بنزینی با کابین آکوستیک، چون صدای بسیار کمی دارند و نیاز به ذخیره سوخت زیاد ندارند.

۲. آیا می‌توان ژنراتور دیزلی را کم‌صدا کرد؟
بله، با نصب کابین عایق صدا و مافلر دوبل، صدای آن تا ۴۰٪ کاهش می‌یابد.

۳. آیا ژنراتور باید دائماً روشن باشد؟
خیر، فقط در زمان قطع برق روشن می‌شود. تابلو ATS این کار را به‌صورت خودکار انجام می‌دهد.

۴. ژنراتور چند کیلووات برای یک منزل کافی است؟
برای منزل معمولی ۲ تا ۳ کیلووات کافی است؛ اگر کولر یا پمپ دارید، توان را تا ۵ کیلووات در نظر بگیرید.

۵. چطور صدای ژنراتور را کم کنیم؟
با استفاده از کابین عایق، مسیر تهویه خم‌دار و پایه‌های ضد لرزش.

۶. آیا ژنراتور گازی نیاز به سرویس دارد؟
بله، فیلتر هوا و شمع باید هر ۶ ماه بررسی شود.

۷. مصرف سوخت ژنراتور چقدر است؟
برای ژنراتور بنزینی ۲ کیلوواتی، حدود ۰.۸ لیتر در ساعت.

۸. آیا می‌توان برق کل ساختمان را با ژنراتور تأمین کرد؟
فقط در صورت طراحی سیستم برق اضطراری با ATS و ژنراتور توان بالا.

۹. آیا نصب ژنراتور نیاز به مجوز دارد؟
در ساختمان‌های مسکونی معمولاً خیر، اما در برج‌ها و مجتمع‌ها باید با مدیریت هماهنگ شود.

۱۰. آیا دارالفنون ری دوره آموزش ژنراتور دارد؟
بله، در دوره برق صنعتی و اضطراری، هنرجویان با طراحی، نصب و عیب‌یابی ژنراتور به‌صورت عملی آموزش می‌بینند.
