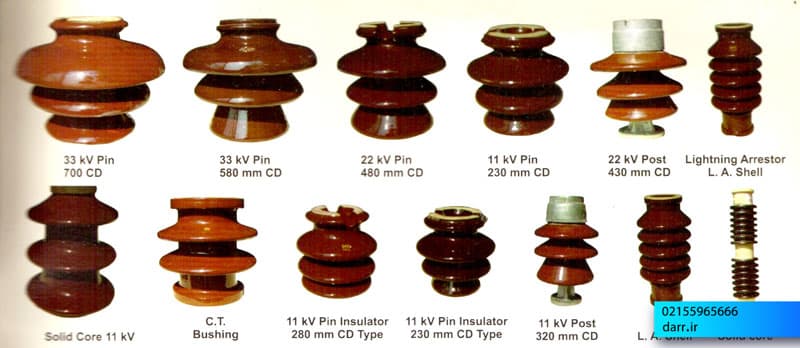

مقره های آویزان (در مقره های خطوط هوایی) و مزایای آن

در ولتاژهای بالاتر از 50 کیلو ولت که در سیستم های انتقال و فوق توزیع استفاده می شود ، استفاده از مقره های سوزنی به علت نیاز به ضخامت زیادتر و پیچیده تر شدن ساختمان مقره ها و گرانتر شدن و غیر اقتصادی بودن آن ها امکان پذیر نیست. لذا در ولتاژهای بالا از مقره های آویزان می شود و هادی خط به وسیله کلمپ فلزی به پایین ترین مقره بشقابی زنجیره متصل می گردد.

هر مقره بشقابی از یک دیک بشقاب از جنس چینی یا شیشه تشکیل شده است که در قسمت بالایی آن ،یک کلاهک چدنی گالوانیزه توسط سیمان مخصوصی به نام Alumina (که مقاومت الکتریکی بالا و از استقامت مکانیکی و چسبندگی بالایی برخوردار است) به شیشه یا چینی متصل شده است و در قیمت پایین مقره نیز یک پین (pin) فولادی گالوانیزه که آن هم به وسیله سیمان مخصوص Alumina به مقره متصل شده است.

همچنین مسیر زیر بشقاب ها به صورت چین دار است تا طول مسیر جریان نشتی افزایش یابد.



پین فولادی هر مقره در داخل حفره کلاهک مقره پایینی قرار گرفته و با زدن گیره اطمینان اشپیل (Split-Pin) حفره :



کلاهک از سوراخ ریز مقابل آن اتصال پین و کلاهک محکم می شود.

دو مقره ضمن اتصال محکم به مقره در محل اتصال به صورت لولایی حرکت آزادانه هم دارند.

قطر بشقاب های این نوع مقره ها معمولاً بین 150 تا 360 میلیمتر و یا بیشتر می باشداستقامت مکانیکی آن ها هم معمولاً بین 40 تا 300 کیلو نیوتن می باشد .



مزایای استفاده از مقره های بشقابی را می توان به صورت زیر بیان نمود:



1- چون هر واحد مقره بشقابی برای یک ولتاژ نامی پایینی (در حدود 11 کیلو ولت) طراحی می شود. متناسب با ولتاژ خط می توان به تعداد دلخواه از این بشقاب ها را به هم متصل نمود تا یک زنجیره آن بتواند ولتاژ خط را تحمل کند (قابلیت انتخاب تعداد بشقاب ها )

2- اگر هر کدام از بشقاب های یک زنجیره مقره آویزان ، معیوب یا صدمه ببیند فقط لازم است همان یک بشقاب عوض شود و نیازی به تعویض کل زنجیره نیست (اقتصادی بودن مقره)

3- چون زنجیره مقره به کراس آرم خط آویزان است و می تواند به صورت آزادانه حرکت نماید ، حداقل فشار مکانیکی بر مقره های آویزان وارد می شود (تنش های مکانیکی کمتری به مقره وارد می شود)

4- اگر به دلیلی بخواهند ولتاژ نامی خط را افزایش دهند به راحتی می توان با اضافه نمودن چند تا بشقاب ، قدرت عایقی مناسب را به دست آورد و نیازی به تعویض زنجیره مقره نیست (قابلیت انعطاف در افزایش ولتاژ خط)

5- چون هادی خط به زنجیره آویزان می گردد و پایین تر از بازوی کراس آرم (صلیبی) دکل خط انتقال قرار می گیرد در نتیجه هنگام برخورد صاعقه به خط ، صاعقه ابتدا به بازوی کراس آرم خط برخورد می نماید تا حدود زیادی از خط حفاظت می شود (حفاظت خط در برابر صاعقه به وسیله بازوی کراس آرم دکل انجام می شود)

6- اگر بار مکانیکی خط زیاد باشد مثلاً : در اسپن های بلند ، هنگام عبور خطوط انتقال از روی رودخانه ها ، دره ها ، اتوبان ها می توان از زنجیره های دوبل یا بیشتر استفاده نمود (قابلیت استفاده از زنجیره های دوبل یا بیشتر)
