میگر چیست؟ تستر عایق چیست؟

میگر چیست؟ تستر عایق چیست؟

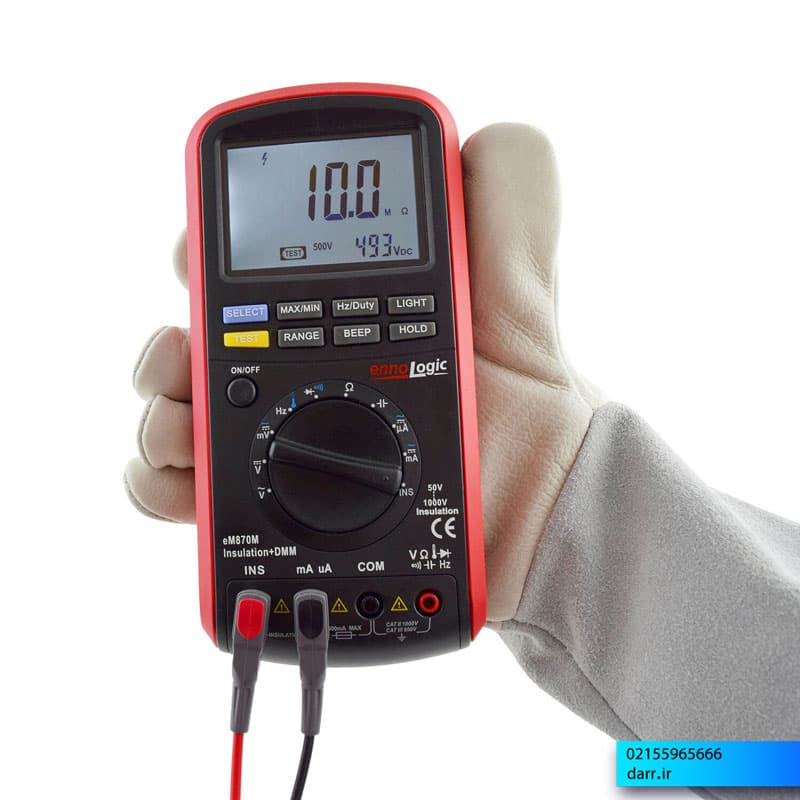

میگر چیست؟

میگر(megger) یا تستر عایق میگر دستگاهی برای اندازه گیری مقاومت عایقی با اعمال ولتاژ بالا، مانند 1000V یا 1KV میباشد. تستر عایق یا مگا اهم متر قادر به اندازه گیری مقادیر بالای مقاومت عایقی در حد گیگا و یا حتی ترا اهم میباشد.

این دستگاه می تواند در پروژه های صنعتی پر کاربرد باشد و به همین دلیل است که نحوه کار با آن در کلاس های آموزش برق صنعتی تدریس می شود.

نحوه عملکرد تستر عایق

اندازه گیری این کمیت در تست عایقی کابلها، تست کلیدها و سوئیچ ها، موتورهای التریکی، ترانسفورماتورها و… بسیار حائز اهمیت است.

نحوه عملکرد Megger بدین صورت است که با اعمال یک ولتاژ بالا همانند مولتی متر مقدار مقاومت را اندازه گیری میکند با این تفاوت که مقادیر بسیار بالای مقاومت را اندازه گیری میکند.

نمونه هایی از ولتاژهای تست، 500V، 1000V، 2.5KV، 5KV و 10KV است.

میگر

کاربرد میگر

  • انجام تست نظارتی هنگام تحویل و نصب
  • بررسی مفصل بندی
  • بررسی مقاومت عایقی
  • تست و بررسی تجهیزاتی که از عمر آن ها گذشته است

 چرا باید وضعیت عایقی کابل یا وسائل الکتریکی را تست نمود ؟

در براثر تنش های مکانیکی، اضافه ولتاژها، عوامل محیطی مثل دما یا رطوبت، حضور مواد شیمیایی خورنده، عایق دچار آسیب میشود.

لذا باعث ایجاد خسارات جبران ناپذیری مثل آتش سوزی می گردد.پس مسئولین بازرسی باید بصورت دوره ای عایق بودن تجهیزات را تست نمایند. امروزه میگرهای بيشتر موجود بصورت دیجیتالی میباشند.

برای دیدن دوره آموزش برق ساختمان به سایت مجتمع فنی و حرفه ای دارالفنون ری مراجعه فرمایید.

تستر عایق
