نحوه نصب دزدگیر اماکن

دزدگیر اماکن

در این مقاله نحوه نصب دزدگیر اماکن را برای شما شرح خواهیم داد. این مورد یکی از سرفصل های دوره های آموزش برق ساختمان است.

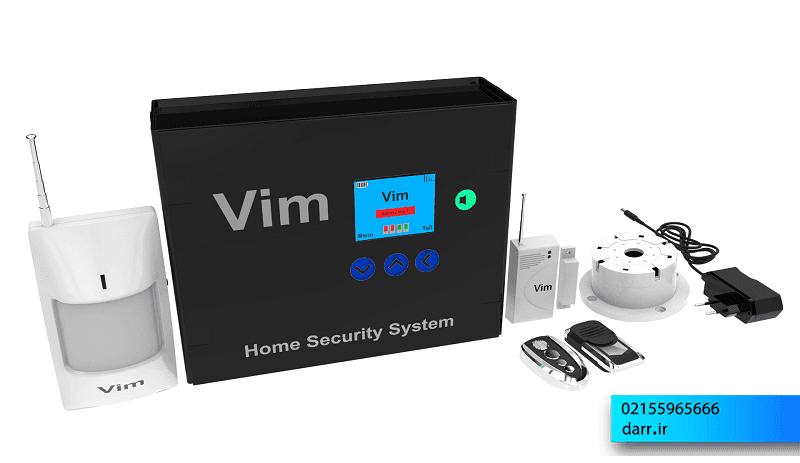

قسمت های دزدگیر اماکن

1- پنل اصلی

2- تلفن کننده ( در بعضی مدل ها پنل به همراه تلفن کننده داخلی عرضه می شود)

3- چشم

4- آژیر و کاور

5- باطری

تقسیم نواحی سرقت که مهم ترین نکته جهت شروع است، به شرح ذیل میباشد:

1- هر ورودی را باید یک چشمی در نظر بگیرید.

2- هر ورودی به همراه چشم های پیرامون را یک ناحیه در نظر بگیرید. بدین منظور که در صورت فعال شدن آژیر، امکان پیگیری ورودی و سرقت باشد.

3- مسافت تشخیص هر چشمی به طور میانگین 15 متر در نظر بگیرید ( جهت امنیت بیشتر)

4- ورودی ها شامل در، پنجره و هر نقطه ای که امکان ورود از آن نقطه باشد، می شود.

ساختمان چشمی های اعلام سرقت

ساختمان چشمی های اعلام سرقت شامل موارد ذیل می باشد:

AUX

این مورد که شامل دو ترمینال + و – می باشد مربوط به تغذیه دستگاه می باشد و به قسمت AUX پنل متصل می شود.

TAMPER

این گزینه در بعضی از چشمی ها وجود دارد و در صورتی که به پنل متصل شود در صورتی که قاب چشمی باز شود فورا آژیر می زند و به تلفن کننده اطلاع می دهد.

ZONE

این مورد که شامل دو ترمینال می باشد به صورت سری به همه چشمی ها مانند کلید متصل می شود و سپس به پنل متصل می گردد.

نحوه نصب چشمی های هر ناحیه (ZONE):

تمام چشمی های هر ناحیه به صورت سری به پنل متصل می شوند. به عنوان مثال در صورتی که پنل 4 زون باشد، چشمی های هر زون به صورت سری به صورت مجزا مطابق نقشه ذیل متصل میشود.

تقسیم نواحی سرقت

نحوه نصب آژیر درونی و آژیر بیرونی

آژیر دو نوع می باشد:

آژیر بیرونی :

که با کاور در بیرون از محیط نصب می شود .

آژیر داخلی ( درونی):

که نام دیگر آن پیزو می باشد و داخل پنل جایگذاری می شود. آژیر بیرونی به قسمت SP یا HORN پنل متصل می شود. آژیر داخلی پیزو به قسمت siren که شامل مثبت و منفی می باشد متصل میگردد. حتما باید قطب های siren رعایت شود.

نحوه تنظیم کردن و اضافه نمودن ریموت به پنل:

جهت اضافه نمودن ریموت به پنل اعلام سرقت می بایست از ریموت های هم فرکانس دستگاه اضافه نمود .

بدین منظور میبایست اطلاعات زیر را فرا گیرید:

فیوز AUX:

این فیوز که یک فیوز شیشه ای می باشد داخل پنل جهت جلوگیری از آسیب رساندن به پنل از طرف تغذیه چشمی ها می باشد. فیوز باطری این فیوز فیزیک فیوز شیشه ای می باشد که جهت جلوگیری از جریان اضافه از باطری به پنل استفاده می شود و در صورت مشاهده عدم تغذیه باطری حتما این فیوز را چک نمایید.

حال جهت اضافه نمودن ریموت به دستگاه فیوز AUX را برداشته و دکمه LRN دستگاه را فشار دهید و نگه دارید . سپس دکمه قفل باز ریموت را نگه دارید .حال ریموت با دستگاه تنظیم شده است .

جهت اضافه نمودن هر گونه تجهیزات بیسیم دیگر مانند چشمی ، بیسیم ، مگنت بیسیم ، آژیر بیسیم و … نیز از همین روش استفاده نمایید.

برای دیدن دوره آموزش نصب دزدگیر به سایت مجتمع فنی و حرفه ای دارالفنون ری مراجعه فرمایید.
