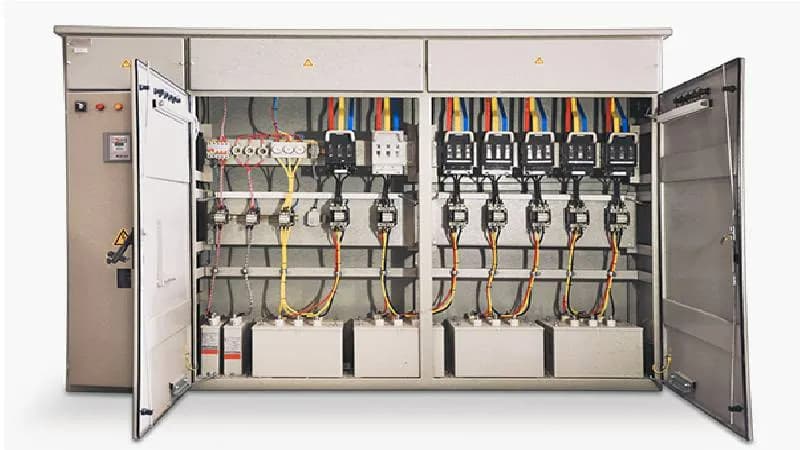

تابلو برق خازنی چیست ؟

در جواب سوال تابلو برق خازنی چیست ؟ میتوان گفت تابلو برق خازنی یا تابلو بانک خازنی دستگاهی است که برای بهبود ضریب توان و اصلاح کیفیت توان در سیستم‌های برق استفاده می‌شود. این تابلوها معمولاً شامل مجموعه‌ای از خازن‌ها هستند که به صورت موازی به سیستم برق متصل می‌شوند.

وظایف و مزایای تابلو برق خازنی:

1. بهبود ضریب توان (Power Factor): یکی از مهم‌ترین کاربردهای تابلو برق خازنی، بهبود ضریب توان است. ضریب توان پایین باعث افزایش جریان و کاهش کارایی سیستم می‌شود. با اضافه کردن خازن‌ها، توان راکتیو جبران شده و ضریب توان بهبود می‌یابد.
2. کاهش تلفات انرژی: بهبود ضریب توان باعث کاهش جریان عبوری در سیستم و به تبع آن کاهش تلفات انرژی در کابل‌ها و تجهیزات می‌شود.
3. کاهش هزینه‌ها: کاهش تلفات و بهبود ضریب توان می‌تواند به کاهش هزینه‌های انرژی و همچنین کاهش هزینه‌های ناشی از جریمه‌های برق با ضریب توان پایین منجر شود.
4. افزایش ظرفیت سیستم: با کاهش توان راکتیو و افزایش ضریب توان، ظرفیت سیستم برق برای تامین توان واقعی بیشتر می‌شود.

اجزای اصلی تابلو برق خازنی:

1. خازن‌ها: عنصر اصلی که برای جبران توان راکتیو استفاده می‌شود.
2. کنتاکتور‌ها: برای اتصال و قطع خازن‌ها به مدار برق استفاده می‌شود.
3. فیوز‌ها: برای حفاظت از خازن‌ها و تجهیزات در برابر اضافه‌بار و اتصال کوتاه.
4. رگولاتور خازنی: دستگاهی که وظیفه کنترل و تنظیم اتوماتیک خازن‌ها را بر عهده دارد تا ضریب توان در محدوده مطلوب نگه داشته شود.
5. راکتور‌ها: در برخی موارد برای محدود کردن جریان هجومی و جلوگیری از نوسانات استفاده می‌شود.

تابلو برق خازنی می‌تواند به صورت دستی یا اتوماتیک عمل کند و به طور کلی در صنایع و تاسیسات بزرگ که نیاز به توان بالایی دارند مورد استفاده قرار می‌گیرد.

“می‌خوای کیف پولت برق بزنه؟ برق صنعتی یاد بگیر!”

کاربردهای تابلو برق خازنی

تابلو برق خازنی در بسیاری از صنایع و کاربردهای مختلف مورد استفاده قرار می‌گیرد. این کاربردها شامل بهبود کارایی و کاهش هزینه‌های انرژی در سیستم‌های برق می‌شود. در زیر برخی از کاربردهای مهم تابلو برق خازنی آورده شده است:

1. صنایع تولیدی:
   • کارخانجات و واحدهای تولیدی که دارای ماشین‌آلات بزرگ و تجهیزات الکتریکی سنگین هستند از تابلو برق خازنی برای بهبود ضریب توان و کاهش هزینه‌های انرژی استفاده می‌کنند.
2. ساختمان‌های تجاری و مسکونی:
   • در ساختمان‌های بزرگ تجاری و مسکونی، تابلو برق خازنی برای بهبود کارایی سیستم‌های تهویه مطبوع، آسانسورها، پمپ‌ها و سایر تجهیزات الکتریکی استفاده می‌شود.
3. نیروگاه‌ها:
   • نیروگاه‌های برق برای بهبود ضریب توان و کاهش تلفات انرژی در سیستم‌های انتقال و توزیع از تابلو برق خازنی استفاده می‌کنند.
4. سیستم‌های توزیع برق:
   • شرکت‌های توزیع برق برای بهبود کیفیت توان و کاهش تلفات در خطوط انتقال و توزیع از تابلو برق خازنی استفاده می‌کنند.
5. صنایع پتروشیمی و نفت و گاز:
   • در این صنایع، تابلو برق خازنی به کاهش تلفات و بهبود کارایی سیستم‌های برق کمک می‌کند.
6. مراکز داده (Data Centers):
   • مراکز داده که نیاز به برق پایدار و با کیفیت بالا دارند، از تابلو برق خازنی برای بهبود ضریب توان و کاهش تلفات انرژی استفاده می‌کنند.
7. کارخانه‌های فولاد و سیمان:
   • این صنایع به دلیل نیاز به توان بالای الکتریکی و استفاده از تجهیزات بزرگ، از تابلو برق خازنی برای بهبود کارایی و کاهش هزینه‌های انرژی استفاده می‌کنند.
8. سیستم‌های روشنایی خیابانی و معابر:
   • تابلو برق خازنی در سیستم‌های روشنایی بزرگ مانند خیابان‌ها و معابر عمومی برای بهبود کارایی و کاهش هزینه‌های انرژی استفاده می‌شود.

مزایای استفاده از تابلو برق خازنی:

1. بهبود ضریب توان و کاهش هزینه‌های انرژی:
   • با بهبود ضریب توان، تلفات انرژی کاهش می‌یابد و هزینه‌های مربوط به انرژی کاهش پیدا می‌کند.
2. کاهش جریان برق و افزایش ظرفیت سیستم:
   • با کاهش توان راکتیو و بهبود ضریب توان، جریان عبوری در سیستم کاهش یافته و ظرفیت سیستم برای تامین توان واقعی بیشتر می‌شود.
3. افزایش عمر تجهیزات:
   • با کاهش تلفات و بهبود کارایی سیستم، عمر تجهیزات الکتریکی افزایش می‌یابد.
4. کاهش جریمه‌ها:
   • بسیاری از شرکت‌های توزیع برق برای ضریب توان پایین جریمه‌هایی اعمال می‌کنند که با بهبود ضریب توان، این جریمه‌ها کاهش می‌یابد.

تابلو برق خازنی به عنوان یک راه حل موثر برای بهبود کارایی و کاهش هزینه‌های انرژی در سیستم‌های برق مورد استفاده قرار می‌گیرد و در بسیاری از صنایع و کاربردهای مختلف دارای اهمیت ویژه‌ای است.

کاربردهای رایج بانک های خازنی

بانک‌های خازنی به‌طور گسترده‌ای در سیستم‌های الکتریکی مورد استفاده قرار می‌گیرند و کاربردهای متنوعی دارند. در اینجا به کاربردهای رایج بانک‌های خازنی شامل خازن‌های شنت، ذخیره انرژی، و تصحیح ضریب توان می‌پردازیم:

1. خازن‌های شنت (Shunt Capacitors):

خازن‌های شنت به‌صورت موازی با بارها در سیستم‌های الکتریکی متصل می‌شوند و کاربردهای زیر را دارند:

• تصحیح ضریب توان: خازن‌های شنت برای بهبود ضریب توان در سیستم‌های الکتریکی استفاده می‌شوند. این خازن‌ها توان راکتیو مورد نیاز بارها را تأمین می‌کنند و با این کار، ضریب توان سیستم را بهبود می‌بخشند.
• کاهش تلفات انرژی: با بهبود ضریب توان، جریان عبوری در سیستم کاهش می‌یابد که منجر به کاهش تلفات انرژی در کابل‌ها و تجهیزات می‌شود.
• افزایش ظرفیت سیستم: با کاهش توان راکتیو و بهبود ضریب توان، ظرفیت سیستم برق برای تأمین توان واقعی بیشتر می‌شود.
• کاهش جریمه‌ها: بسیاری از شرکت‌های توزیع برق برای ضریب توان پایین جریمه‌هایی اعمال می‌کنند که با بهبود ضریب توان توسط خازن‌های شنت، این جریمه‌ها کاهش می‌یابد.

2. ذخیره انرژی (Energy Storage):

بانک‌های خازنی برای ذخیره انرژی در برخی کاربردها استفاده می‌شوند. این کاربردها شامل موارد زیر است:

• سیستم‌های UPS (Uninterruptible Power Supply): در سیستم‌های UPS، خازن‌ها به‌عنوان ذخیره انرژی موقت برای تأمین برق در مواقع اضطراری و قطع برق مورد استفاده قرار می‌گیرند.
• مدارات الکترونیکی: در مدارات الکترونیکی، خازن‌ها برای ذخیره انرژی و تأمین برق موقت به قطعات حساس و تامین ولتاژ پایدار استفاده می‌شوند.
• مدارات قدرت و محرکه‌ها: در برخی مدارات قدرت و محرکه‌های الکتریکی، خازن‌ها برای ذخیره انرژی و تأمین ولتاژ مورد نیاز به طور موقت استفاده می‌شوند.

3. تصحیح ضریب توان (Power Factor Correction):

یکی از مهم‌ترین کاربردهای بانک‌های خازنی تصحیح ضریب توان است. این کاربرد شامل موارد زیر می‌شود:

• صنایع تولیدی: در کارخانجات و واحدهای تولیدی با بارهای سنگین الکتریکی، تصحیح ضریب توان باعث کاهش تلفات و افزایش کارایی سیستم می‌شود.
• ساختمان‌های تجاری و مسکونی: در ساختمان‌های بزرگ، تصحیح ضریب توان به بهبود کارایی سیستم‌های تهویه مطبوع، آسانسورها و سایر تجهیزات کمک می‌کند.
• نیروگاه‌ها و شبکه‌های توزیع برق: در نیروگاه‌ها و شبکه‌های توزیع برق، تصحیح ضریب توان به کاهش تلفات انرژی و افزایش کارایی سیستم کمک می‌کند.

بانک‌های خازنی با کاربردهای متنوع خود به بهبود کارایی و کاهش هزینه‌های انرژی در سیستم‌های الکتریکی کمک می‌کنند. استفاده از این بانک‌ها در تصحیح ضریب توان، ذخیره انرژی و کاربردهای خازن‌های شنت می‌تواند منجر به کاهش تلفات، افزایش ظرفیت سیستم و کاهش هزینه‌ها شود.

انواع بانک خازنی

بانک‌های خازنی در انواع مختلفی طراحی و ساخته می‌شوند تا بتوانند نیازهای مختلف صنایع و کاربردهای گوناگون را برآورده کنند. انواع بانک‌های خازنی به صورت کلی به دو دسته اصلی تقسیم می‌شوند: بانک‌های خازنی ثابت و بانک‌های خازنی خودکار. هر یک از این دسته‌ها خود شامل انواع مختلفی از بانک‌های خازنی هستند که در زیر به آن‌ها اشاره شده است:

1. بانک‌های خازنی ثابت (Fixed Capacitor Banks):

این نوع بانک‌های خازنی به صورت دائمی به سیستم متصل می‌شوند و برای بارهای ثابت یا نسبتا ثابت که تغییرات زیادی در توان راکتیو ندارند، استفاده می‌شوند. انواع رایج این بانک‌ها عبارتند از:

• خازن‌های شنت: این خازن‌ها به صورت موازی با بارها متصل می‌شوند و برای تصحیح ضریب توان و کاهش تلفات انرژی استفاده می‌شوند.
• خازن‌های سری: این نوع خازن‌ها به صورت سری در مدار قرار می‌گیرند و برای جبران ولتاژ و کاهش افت ولتاژ در خطوط انتقال برق استفاده می‌شوند.

2. بانک‌های خازنی خودکار (Automatic Capacitor Banks):

این بانک‌ها مجهز به سیستم‌های کنترلی هستند که به طور اتوماتیک ظرفیت خازن‌ها را بر اساس نیاز سیستم تنظیم می‌کنند. این نوع بانک‌ها برای بارهای متغیر و سیستم‌هایی که نیاز به تنظیم دقیق توان راکتیو دارند، مناسب هستند. انواع رایج این بانک‌ها عبارتند از:

• بانک‌های خازنی کنترل شده با رگولاتور: این بانک‌ها دارای رگولاتورهای الکترونیکی یا دیجیتالی هستند که به طور مداوم ضریب توان را اندازه‌گیری کرده و خازن‌های مورد نیاز را وارد یا خارج از مدار می‌کنند.
• بانک‌های خازنی پله‌ای (Step Capacitor Banks): این بانک‌ها شامل مجموعه‌ای از خازن‌های کوچکتر هستند که به صورت پله‌ای به مدار اضافه یا از آن خارج می‌شوند. این روش اجازه می‌دهد تا تنظیم دقیق‌تری در ظرفیت خازن‌ها صورت گیرد.
• بانک‌های خازنی با سوئیچینگ تریستوری (Thyristor-Switched Capacitor Banks): این بانک‌ها از تریستورها برای سوئیچینگ سریع و دقیق خازن‌ها استفاده می‌کنند. این نوع بانک‌ها به خصوص در سیستم‌هایی که نیاز به پاسخ‌دهی سریع دارند، استفاده می‌شوند.

3. بانک‌های خازنی هیبریدی (Hybrid Capacitor Banks):

این نوع بانک‌ها ترکیبی از خازن‌های ثابت و خودکار هستند و برای بهبود کارایی و انعطاف‌پذیری بیشتر در سیستم‌های برق استفاده می‌شوند. بانک‌های خازنی هیبریدی می‌توانند بخشی از خازن‌ها را به صورت ثابت و بخشی دیگر را به صورت خودکار کنترل کنند.

4. بانک‌های خازنی فیلتر (Filter Capacitor Banks):

این بانک‌ها به‌طور خاص برای حذف هارمونیک‌ها و بهبود کیفیت توان در سیستم‌های برق طراحی شده‌اند. بانک‌های خازنی فیلتر می‌توانند شامل فیلترهای پسیو (Passive Filters) یا اکتیو (Active Filters) باشند که به کاهش نویز و اعوجاج‌های هارمونیکی کمک می‌کنند.

انتخاب نوع مناسب بانک خازنی بستگی به نیازهای خاص سیستم برق و کاربرد مورد نظر دارد. هر یک از انواع بانک‌های خازنی مزایا و کاربردهای خاص خود را دارند که می‌توانند به بهبود ضریب توان، کاهش تلفات انرژی، و افزایش کارایی سیستم‌های برق کمک کنند.
