تیغه کمکی کنتاکتور چیست؟

تیغه کمکی کنتاکتور چیست؟ تیغه کمکی کنتاکتور، که به آن “کنتاکت کمکی” هم گفته می‌شود، برای انجام وظایف کمکی در مدارهای الکتریکی استفاده می‌شود. این تیغه‌ها معمولاً برای کنترل وضعیت کنتاکتور، مانند نشان دادن وضعیت باز یا بسته بودن کنتاکتور، به کار می‌روند.

در عمل، این تیغه‌ها به عنوان بخش‌های اضافی به کنتاکتور متصل می‌شوند و به اپراتورها یا سیستم‌های کنترلی کمک می‌کنند تا اطلاعات وضعیت کنتاکتور را در مدار دریافت کنند. برای مثال، اگر کنتاکتور در حال باز شدن یا بسته شدن باشد، تیغه‌های کمکی می‌توانند این تغییرات را به مدار کنترل ارسال کنند تا اقدام‌های مناسب انجام شود.

“می‌خوای میلیونر بشی؟ بیا برق یاد بگیر ، جرقه موفقیتت روشن می‌شه!”

کنتاکتور چگونه کار می کند؟

کنتاکتور یک وسیله الکتریکی است که برای کنترل جریان برق در مدارها استفاده می‌شود. به طور کلی، کنتاکتور به وسیله یک سیم‌پیچ (کویل) و چندین کنتاکت ساخته می‌شود و به صورت خودکار می‌تواند مدارهای الکتریکی را قطع و وصل کند. نحوه عملکرد آن به شرح زیر است:

1. سیم‌پیچ (کویل): کنتاکتور دارای یک سیم‌پیچ است که وقتی جریان الکتریکی از آن عبور می‌کند، یک میدان مغناطیسی تولید می‌کند.
2. عملکرد مغناطیسی: میدان مغناطیسی تولید شده توسط سیم‌پیچ باعث می‌شود که هسته متحرک (کنتاکت متحرک) به سمت کنتاکت ثابت (کنتاکت ثابت) حرکت کند. این عمل معمولاً به صورت یک حرکت جذب و آزادسازی انجام می‌شود.
3. کنتاکت‌ها: کنتاکت‌های کنتاکتور به دو دسته تقسیم می‌شوند:
   • کنتاکت‌های اصلی (Main Contacts): برای کنترل جریان اصلی برق به مدار استفاده می‌شوند. این کنتاکت‌ها معمولاً دارای حالت‌های باز و بسته هستند.
   • کنتاکت‌های کمکی (Auxiliary Contacts): برای ارائه سیگنال‌های کنترلی و نظارتی به سیستم‌های دیگر استفاده می‌شوند.
4. عملکرد کنتاکتور: هنگامی که جریان الکتریکی به سیم‌پیچ وارد می‌شود، کنتاکت‌های اصلی به حالت بسته تغییر می‌کنند و جریان برق به مدار مورد نظر می‌رسد. وقتی جریان سیم‌پیچ قطع شود، کنتاکت‌ها به حالت باز برمی‌گردند و جریان برق قطع می‌شود.

کنتاکتور‌ها معمولاً در سیستم‌های کنترل خودکار، سیستم‌های حفاظتی، و تجهیزات صنعتی برای کنترل موتورهای الکتریکی، روشنایی، و سایر بارهای الکتریکی استفاده می‌شوند.

اجزای تیغه کمکی کنتاکتور چیست؟

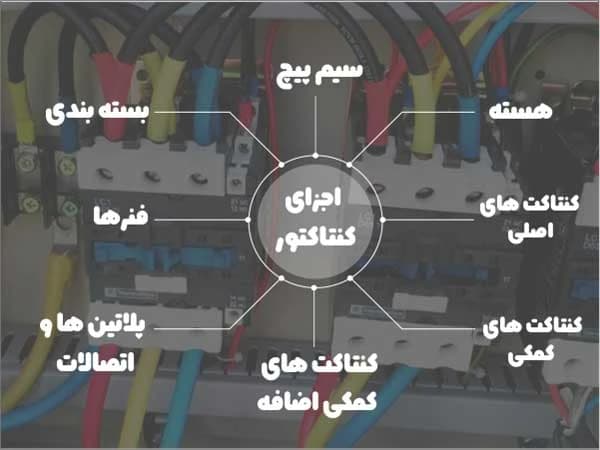

کنتاکتور معمولاً از اجزای زیر تشکیل شده است:

1. سیم‌پیچ (کویل): سیم‌پیچ اصلی کنتاکتور است که با عبور جریان الکتریکی از آن، میدان مغناطیسی تولید می‌شود و باعث حرکت کنتاکت‌ها می‌گردد.
2. هسته (Core): هسته معمولاً از مواد مغناطیسی ساخته شده است و نقش آن در جذب کنتاکت متحرک به سمت کنتاکت ثابت است.
3. کنتاکت‌های اصلی (Main Contacts): این کنتاکت‌ها برای قطع و وصل جریان اصلی برق به مدار استفاده می‌شوند. معمولاً شامل کنتاکت‌های Normally Open (NO) و Normally Closed (NC) هستند.
4. کنتاکت‌های کمکی (Auxiliary Contacts): این کنتاکت‌ها برای ارائه سیگنال‌های کنترلی و نظارتی استفاده می‌شوند و به اپراتور یا سیستم‌های کنترلی اطلاعاتی درباره وضعیت کنتاکتور می‌دهند.
5. بسته‌بندی (Enclosure): این قسمت برای حفاظت از اجزای داخلی کنتاکتور و جلوگیری از ورود گرد و غبار و آسیب‌های مکانیکی طراحی شده است.
6. فنرها (Springs): فنرها برای بازگرداندن کنتاکت‌ها به وضعیت اولیه خود بعد از قطع جریان به کار می‌روند.
7. پلاتین‌ها و اتصالات (Contacts and Terminals): این قسمت‌ها برای اتصال کنتاکت‌ها به مدار و انتقال جریان الکتریکی به کار می‌روند.
8. کنتاکت‌های کمکی اضافه (Additional Auxiliary Contacts): بعضی از کنتاکتورها ممکن است دارای کنتاکت‌های کمکی اضافی برای کاربردهای خاص باشند.

هر کنتاکتور ممکن است به طور خاص برای نیازهای مختلف طراحی شده باشد و اجزای آن ممکن است بسته به نوع و کاربرد کنتاکتور متفاوت باشد.

کنتاکتور کمکی چیست؟

کنتاکتور کمکی، که به آن “کنتاکتور کمکی” یا “کنتاکتور اضافی” نیز گفته می‌شود، به طور خاص برای ارائه عملکردهای کنترلی و کمکی در سیستم‌های الکتریکی طراحی شده است. این کنتاکتورها معمولاً در کنار کنتاکتورهای اصلی استفاده می‌شوند و از نظر عملکرد و ساختار مشابه کنتاکتورها هستند، اما برای کاربردهای خاص و کمکی طراحی شده‌اند.

ویژگی‌های اصلی کنتاکتور کمکی:

1. وظیفه کنترلی: کنتاکتور کمکی معمولاً برای کنترل وضعیت کنتاکتورها، ارائه سیگنال‌های نظارتی، و یا انجام وظایف کنترلی اضافی به کار می‌رود. برای مثال، می‌تواند وضعیت باز یا بسته بودن یک کنتاکتور اصلی را به سیستم‌های کنترلی گزارش دهد.
2. ساختار مشابه: از نظر ساختار، کنتاکتور کمکی مشابه کنتاکتورهای اصلی است و دارای سیم‌پیچ و کنتاکت‌های کمکی است، اما معمولاً برای جریان‌های کمتری طراحی شده‌اند و ممکن است دارای تعداد بیشتری کنتاکت کمکی باشند.
3. کنتاکت‌های کمکی: این کنتاکت‌ها برای ارائه سیگنال‌های کنترلی و نظارتی به سیستم‌های دیگر استفاده می‌شوند و معمولاً شامل کنتاکت‌های Normally Open (NO) و Normally Closed (NC) هستند.
4. ترکیب با کنتاکتورهای اصلی: کنتاکتورهای کمکی معمولاً در کنار کنتاکتورهای اصلی نصب می‌شوند و به عنوان یک جزء اضافی برای انجام وظایف خاص به کار می‌روند.

به طور کلی، کنتاکتورهای کمکی به منظور بهبود عملکرد سیستم‌های الکتریکی و کنترل وضعیت کنتاکتورها و مدارها به کار می‌روند.

تفاوت کنتاکت کمکی و کنتاکت اصلی

کنتاکت‌های اصلی و کمکی هر دو بخش‌های کلیدی در کنتاکتورها هستند، اما هر کدام وظایف خاص خود را دارند. در اینجا تفاوت‌های اصلی بین کنتاکت‌های اصلی و کمکی آورده شده است:

کنتاکت‌های اصلی

1. وظیفه: کنتاکت‌های اصلی برای قطع و وصل جریان اصلی برق به مدار استفاده می‌شوند. آنها برای کنترل بارهای الکتریکی بزرگ مانند موتورها، دستگاه‌های صنعتی و مدارهای الکتریکی اصلی طراحی شده‌اند.
2. تعداد و اندازه: معمولاً کنتاکت‌های اصلی بزرگتر و قدرتمندتر از کنتاکت‌های کمکی هستند و برای تحمل جریان‌های بالاتر طراحی شده‌اند. تعداد آنها بسته به نوع کنتاکتور می‌تواند متغیر باشد.
3. وضعیت: شامل کنتاکت‌های Normally Open (NO) و Normally Closed (NC) است که به صورت مکانیکی به هم متصل می‌شوند تا جریان را قطع یا وصل کنند.

کنتاکت‌های کمکی

1. وظیفه: کنتاکت‌های کمکی برای ارائه سیگنال‌های کنترلی، نظارتی، و اطلاعاتی به سیستم‌های دیگر استفاده می‌شوند. آنها معمولاً برای کنترل وضعیت کنتاکت‌های اصلی و یا ارائه سیگنال‌های کمکی به سیستم‌های کنترلی و مانیتورینگ به کار می‌روند.
2. تعداد و اندازه: کنتاکت‌های کمکی معمولاً کوچک‌تر از کنتاکت‌های اصلی هستند و برای جریان‌های کمتر طراحی شده‌اند. ممکن است تعداد آنها بیشتر باشد تا نیازهای کنترلی مختلف را پوشش دهند.
3. وضعیت: معمولاً شامل کنتاکت‌های Normally Open (NO) و Normally Closed (NC) هستند و به عنوان ابزار کمکی برای کنترل و نظارت به کار می‌روند.

• کنتاکت‌های اصلی برای کنترل جریان‌های بالای برق به مدار استفاده می‌شوند و بخش‌های اصلی کنتاکتور هستند.
• کنتاکت‌های کمکی برای کنترل و نظارت وضعیت کنتاکتورها و ارائه اطلاعات اضافی به سیستم‌های دیگر به کار می‌روند و بیشتر به عنوان اجزای کمکی عمل می‌کنند.

این تفاوت‌ها باعث می‌شود که هر نوع کنتاکت به صورت بهینه برای نیازهای خاص خود طراحی و استفاده شود.

انواع کنتاکت کمکی

کنتاکت‌های کمکی به انواع مختلفی تقسیم می‌شوند که هر یک از آنها برای کاربردهای خاص طراحی شده است. در زیر به برخی از انواع رایج کنتاکت‌های کمکی اشاره شده است:

1. کنتاکت کمکی Normally Open (NO)

• وظیفه: این کنتاکت‌ها در حالت معمول باز هستند و زمانی که کنتاکتور فعال می‌شود، بسته می‌شوند. به عبارت دیگر، این کنتاکت‌ها زمانی که جریان از سیم‌پیچ عبور می‌کند، به حالت بسته تغییر وضعیت می‌دهند و جریان را به مدار می‌رسانند.
• کاربرد: برای تأمین سیگنال‌های کنترلی که نیاز به وصل شدن در حالت خاص دارند، مانند روشن کردن یک چراغ یا فعال کردن یک سیگنال هشدار.

2. کنتاکت کمکی Normally Closed (NC)

• وظیفه: این کنتاکت‌ها در حالت معمول بسته هستند و زمانی که کنتاکتور فعال می‌شود، باز می‌شوند. به عبارت دیگر، این کنتاکت‌ها وقتی که جریان به سیم‌پیچ نرسد، بسته هستند و جریان را به مدار می‌رسانند.
• کاربرد: برای تأمین سیگنال‌های کنترلی که نیاز به قطع شدن در حالت خاص دارند، مانند قطع کردن یک دستگاه حفاظتی یا غیر فعال کردن یک سیگنال هشدار.

3. کنتاکت کمکی با قابلیت تنظیم (Adjustable Auxiliary Contacts)

• وظیفه: این کنتاکت‌ها قابلیت تنظیم وضعیت خود را دارند و می‌توانند در موقعیت‌های مختلف نصب شوند. این قابلیت به کاربران اجازه می‌دهد تا کنتاکت‌ها را مطابق با نیازهای خاص تنظیم کنند.
• کاربرد: در کاربردهایی که نیاز به تنظیم دقیق وضعیت کنتاکت‌ها وجود دارد، مانند کنترل دقیق دستگاه‌های الکترونیکی.

4. کنتاکت کمکی دوگانه (Double Auxiliary Contacts)

• وظیفه: این کنتاکت‌ها شامل دو کنتاکت کمکی در یک واحد هستند که می‌توانند به طور همزمان یا به صورت مستقل عمل کنند.
• کاربرد: برای کاربردهایی که نیاز به کنترل و نظارت چندگانه دارند، مانند ارائه چندین سیگنال کنترلی به سیستم‌های مختلف.

5. کنتاکت کمکی با ولتاژ پایین (Low Voltage Auxiliary Contacts)

• وظیفه: این کنتاکت‌ها برای کار با ولتاژهای پایین طراحی شده‌اند و معمولاً در سیستم‌های کنترلی و اتوماسیون استفاده می‌شوند.
• کاربرد: در سیستم‌های کنترلی که ولتاژ کم نیاز است، مانند کنترل مدارهای کوچک و دستگاه‌های الکترون

تفاوت تیغه کمکی کنتاکتور مدل های قدیمی و جدید

تیغه‌های کمکی کنتاکتورهای مدل‌های قدیمی و جدید ممکن است تفاوت‌هایی در طراحی، عملکرد و ویژگی‌ها داشته باشند. این تفاوت‌ها معمولاً ناشی از پیشرفت‌های تکنولوژیکی و بهبود‌های مهندسی در طراحی کنتاکتورها است. در اینجا به برخی از تفاوت‌های اصلی بین تیغه‌های کمکی مدل‌های قدیمی و جدید اشاره می‌شود:

1. طراحی و ساختار

• مدل‌های قدیمی: تیغه‌های کمکی در مدل‌های قدیمی معمولاً دارای طراحی ساده‌تری بودند و ممکن بود از مواد با کیفیت پایین‌تر و تکنولوژی‌های قدیمی‌تر ساخته شده باشند.
• مدل‌های جدید: تیغه‌های کمکی در مدل‌های جدید معمولاً از مواد با کیفیت بالاتر و تکنولوژی‌های پیشرفته‌تری ساخته می‌شوند. این پیشرفت‌ها می‌توانند شامل طراحی‌های بهینه‌شده، کاهش اندازه، و بهبود دوام و طول عمر باشند.

2. ویژگی‌های عملکردی

• مدل‌های قدیمی: تیغه‌های کمکی قدیمی ممکن است دارای ویژگی‌های عملکردی ساده‌تری باشند و کمتر به نیازهای پیچیده کنترلی و نظارتی پاسخ دهند.
• مدل‌های جدید: تیغه‌های کمکی جدید ممکن است ویژگی‌های پیشرفته‌تری مانند قابلیت تنظیم وضعیت، سرعت بالاتر در عملکرد، و دقت بیشتر در کنترل داشته باشند. این ویژگی‌ها به بهبود عملکرد کلی کنتاکتور کمک می‌کنند.

3. قابلیت اطمینان و دوام

• مدل‌های قدیمی: تیغه‌های کمکی قدیمی ممکن است به مرور زمان دچار فرسودگی و کاهش عملکرد شوند. این ممکن است به دلیل استفاده از مواد کمتر مقاوم و طراحی‌های کمتر بهینه باشد.
• مدل‌های جدید: تیغه‌های کمکی جدید معمولاً با استفاده از مواد مقاوم‌تر و طراحی‌های بهبود یافته تولید می‌شوند که باعث افزایش دوام و قابلیت اطمینان آنها می‌شود.

4. اندازه و فضا

• مدل‌های قدیمی: ممکن است تیغه‌های کمکی قدیمی بزرگ‌تر و نیاز به فضای بیشتری برای نصب داشته باشند.
• مدل‌های جدید: تیغه‌های کمکی جدید معمولاً کوچکتر و فشرده‌تر طراحی می‌شوند، که امکان نصب در فضاهای محدودتر را فراهم می‌کند و به بهینه‌سازی فضای نصب کمک می‌کند.

5. قابلیت تنظیم و انعطاف‌پذیری

• مدل‌های قدیمی: ممکن است تیغه‌های کمکی قدیمی قابلیت تنظیم و انعطاف‌پذیری کمتری داشته باشند.
• مدل‌های جدید: تیغه‌های کمکی جدید معمولاً قابلیت تنظیم بیشتری دارند و می‌توانند به راحتی با نیازهای مختلف کنترلی و نظارتی سازگار شوند.

موارد استفاده از تیغه کمکی کنتاکتور چیست؟

تیغه‌های کمکی کنتاکتور برای کاربردهای مختلف در سیستم‌های الکتریکی و کنترلی به کار می‌روند. این تیغه‌ها به عنوان اجزای کمکی در کنار کنتاکتورهای اصلی نصب می‌شوند و وظایف مختلفی را انجام می‌دهند. در اینجا به برخی از موارد استفاده از تیغه‌های کمکی کنتاکتور اشاره می‌شود:

1. کنترل وضعیت

• نظارت بر وضعیت کنتاکتور: تیغه‌های کمکی می‌توانند وضعیت کنتاکتور اصلی (باز یا بسته) را به سیستم‌های کنترلی و نظارتی گزارش دهند.
• سیگنال‌های هشدار: برای ارسال سیگنال‌های هشدار در صورت تغییر وضعیت کنتاکتور، مانند فعال شدن یک آلارم یا نشان دادن وضعیت غیرطبیعی در سیستم.

2. کنترلی

• ایجاد سیگنال‌های کنترلی: استفاده از تیغه‌های کمکی برای کنترل تجهیزات و دستگاه‌های اضافی بر اساس وضعیت کنتاکتور، مانند فعال کردن یا غیرفعال کردن مدارهای کمکی.
• کنترل بارهای اضافی: تیغه‌های کمکی می‌توانند برای کنترل بارهای الکتریکی اضافی که به صورت غیر مستقیم به کنتاکتور اصلی متصل هستند، به کار روند.

3. عملکردهای اتوماسیون

• اتوماسیون صنعتی: در سیستم‌های اتوماسیون صنعتی، تیغه‌های کمکی می‌توانند برای مدیریت و کنترل فرآیندهای مختلف و ارسال سیگنال‌های کنترلی به PLC (کنترل‌کننده منطقی قابل برنامه‌ریزی) و دیگر سیستم‌های کنترلی استفاده شوند.
• مدیریت توالی عملکرد: برای کنترل توالی عملکرد دستگاه‌ها و تجهیزات، مانند هماهنگی بین دستگاه‌های مختلف در یک سیستم اتوماسیون.

4. محافظت و ایمنی

• ایجاد مکانیزم‌های حفاظتی: تیغه‌های کمکی می‌توانند برای فعال‌سازی مکانیزم‌های حفاظتی و ایمنی در صورت بروز خطا یا شرایط غیرطبیعی به کار روند.
• پیشگیری از وقوع خطا: برای نظارت بر وضعیت سیستم و جلوگیری از وقوع خطاها با ارسال سیگنال‌های مناسب در صورت بروز مشکلات.

5. کنترل موقتی و توزیع بار

• کنترل بارهای موقتی: برای کنترل بارهای الکتریکی که به صورت موقتی یا تغییرپذیر در مدار قرار دارند.
• توزیع بار: به کار بردن تیغه‌های کمکی برای توزیع بارهای الکتریکی به صورت یکنواخت و بهینه در سیستم‌های پیچیده.

6. نمایش وضعیت

• نمایش وضعیت تجهیزات: برای نمایش وضعیت‌های مختلف تجهیزات و دستگاه‌ها، مانند روشن یا خاموش بودن دستگاه‌های الکتریکی و سیستم‌های کنترلی.
• نمایش وضعیت مدار: برای فراهم کردن اطلاعات دقیق در مورد وضعیت عملکرد مدار و اجزای مختلف آن.

7. کاربردهای مختلف در سیستم‌های الکتریکی

• تجهیزات خانگی: در سیستم‌های الکتریکی خانگی برای کنترل و نظارت بر دستگاه‌های الکتریکی مختلف.
• تجهیزات صنعتی: در سیستم‌های الکتریکی صنعتی برای کنترل و مدیریت تجهیزات و فرآیندهای تولید.

تیغه‌های کمکی کنتاکتور به دلیل توانایی‌های کنترلی و نظارتی خود، نقش مهمی در بهبود کارایی و عملکرد سیستم‌های الکتریکی و کنترلی ایفا می‌کنند و به کاربران این امکان را می‌دهند که سیستم‌های خود را به طور دقیق‌تر مدیریت کنند.
