کلید محافظ جان چیست؟

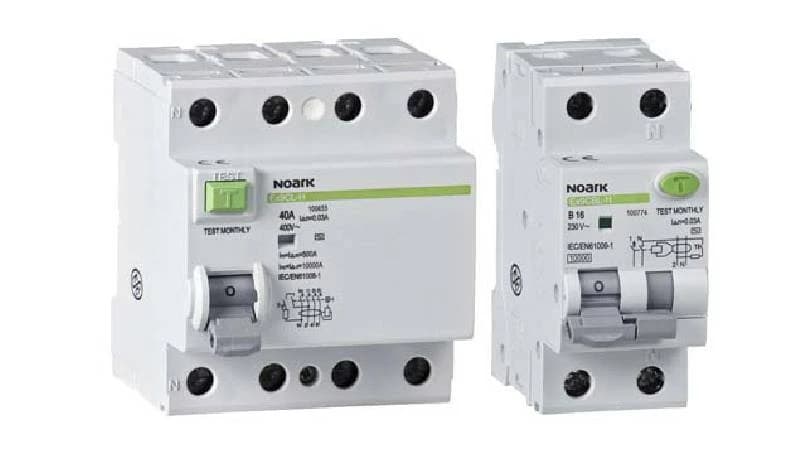

کلید محافظ جان چیست؟ کلید محافظ جان یا RCD (Residual Current Device)، دستگاهی است که برای حفاظت از افراد در برابر شوک‌های الکتریکی طراحی شده است. این دستگاه به محض اینکه جریان نشتی در مدار برق را تشخیص دهد، برق را قطع می‌کند. این نشت جریان می‌تواند به دلیل نقص در عایق‌کاری سیم‌کشی، تماس با آب یا خرابی تجهیزات الکتریکی ایجاد شود. هدف اصلی RCD جلوگیری از آسیب‌های جانی و خطرات ناشی از الکتریسیته است.

آشنایی با روش مختلف محافظت در مقابل برق گرفتگی

برای محافظت در برابر برق‌گرفتگی، چندین روش و سیستم مختلف وجود دارد که به بهبود ایمنی الکتریکی کمک می‌کند. این روش‌ها شامل:

1. کلید محافظ جان (RCD): همانطور که اشاره شد، این دستگاه به محض تشخیص نشت جریان برق، مدار را قطع می‌کند تا از شوک الکتریکی جلوگیری کند.
2. سیستم‌های ارتینگ (Earthing): این سیستم شامل اتصال بدنه تجهیزات الکتریکی به زمین است تا در صورت بروز نقص، جریان برق به زمین هدایت شود و از آسیب‌های الکتریکی جلوگیری کند.
3. فیوز (Fuse): فیوزها در مدار برق قرار می‌گیرند و در صورت عبور جریان بیشتر از حد مجاز، سیم فیوز ذوب شده و مدار را قطع می‌کند.
4. کلید محافظ ولتاژ (Over-voltage Protection): این کلیدها برای محافظت در برابر نوسانات ولتاژ و اضافه ولتاژهایی که می‌توانند به تجهیزات آسیب برسانند، استفاده می‌شوند.
5. دستگاه‌های محافظت از اضافه جریان (Circuit Breakers): این دستگاه‌ها مشابه فیوزها عمل می‌کنند ولی به صورت الکترونیکی یا مکانیکی عمل می‌کنند و به راحتی می‌توان آن‌ها را ریست کرد.
6. جعبه‌های محافظ ضد آب: برای محیط‌های مرطوب یا بیرونی، استفاده از جعبه‌های محافظ با استانداردهای حفاظتی بالا ضروری است.
7. محافظ‌های حرارتی: این دستگاه‌ها برای پیشگیری از داغ شدن بیش از حد سیم‌ها و تجهیزات الکتریکی طراحی شده‌اند.
8. کابل‌های مقاوم به حرارت و عایق‌بندی مناسب: استفاده از کابل‌های با عایق مناسب و مقاوم به حرارت، به کاهش خطرات ناشی از برق‌گرفتگی کمک می‌کند.

استفاده از این روش‌ها به‌طور ترکیبی می‌تواند ایمنی در برابر برق‌گرفتگی را به طور مؤثری افزایش دهد.

در دوره آموزش برق صنعتی هم ایمنی در برابر برق گرفتگی جزو سرفصل های دوره میباشد .

“برق صنعتی راهی به سوی جریان درآمد…”

“یه جرقه یادگیری، یه انفجار پولی!”

انواع کلید محافظ جان

کلیدهای محافظ جان (RCD) انواع مختلفی دارند که به طور کلی به دسته‌های زیر تقسیم می‌شوند:

1. RCD تک‌فاز (Single-Phase RCD): این نوع RCD برای مدارهای تک‌فاز استفاده می‌شود و به طور معمول در خانه‌ها و ساختمان‌های مسکونی کاربرد دارد.
2. RCD سه‌فاز (Three-Phase RCD): برای مدارهای سه‌فاز که در صنایع و ساختمان‌های بزرگ استفاده می‌شود، RCD سه‌فاز طراحی شده است. این نوع می‌تواند همزمان چندین فاز را تحت نظر داشته باشد.
3. RCD ترکیبی (Combination RCD): این نوع RCD ترکیبی از RCD و کلید قطع اتوماتیک اضافه‌جریان (MCB) است که هم از نظر نشت جریان و هم از نظر اضافه‌جریان محافظت می‌کند.
4. RCD نوع AC: این نوع RCD برای حفاظت در برابر نشت جریان AC (جریان متناوب) طراحی شده است و نمی‌تواند نشت جریان DC (جریان مستقیم) را تشخیص دهد.
5. RCD نوع A: این نوع RCD قادر است نشت جریان‌های AC و همچنین نشت جریان‌های DC پالس‌دار را تشخیص دهد و برای کاربردهای حساس مناسب است.
6. RCD نوع B: این نوع RCD قادر است نشت جریان‌های AC، DC پالس‌دار و نشت جریان‌های DC سیگنال را تشخیص دهد و معمولاً در سیستم‌های صنعتی و تجهیزات پیچیده‌تر استفاده می‌شود.
7. RCD حساس به زمان (Time-delayed RCD): این نوع RCD با تأخیر زمانی به قطع جریان می‌پردازد و معمولاً برای جلوگیری از قطع غیرضروری در هنگام روشن و خاموش شدن بارها استفاده می‌شود.
8. RCD دیجیتال: برخی مدل‌های پیشرفته RCD دارای نمایشگر دیجیتال برای نمایش اطلاعات و وضعیت دستگاه هستند و ممکن است امکانات اضافی مانند ثبت تاریخچه عملکرد را نیز داشته باشند.

انتخاب نوع مناسب RCD به کاربرد و نیاز خاص سیستم برقی بستگی دارد.

اساس کار کلید محافظ جان

کلید محافظ جان (RCD) بر اساس اصل کار ترانسفورماتور جریان عمل می‌کند. این دستگاه برای حفاظت در برابر نشت جریان الکتریکی طراحی شده است و به طور مداوم جریان‌های ورودی و خروجی را مقایسه می‌کند. در زیر توضیح دقیق‌تری از نحوه عملکرد RCD آمده است:

1. ترانسفورماتور جریان داخلی: در داخل RCD، یک ترانسفورماتور جریان وجود دارد که شامل دو سیم‌پیچ است؛ یکی برای فاز (خط) و دیگری برای نول. این دو سیم‌پیچ به‌طور موازی به یکدیگر قرار دارند و از طریق یک هسته مغناطیسی به هم متصل شده‌اند.
2. مقایسه جریان‌ها: در حالت عادی، جریان‌هایی که از سیم‌پیچ فاز و نول عبور می‌کنند، برابر هستند و میدان مغناطیسی تولید شده در هسته ترانسفورماتور به‌طور کامل از بین می‌رود. در نتیجه، هیچ ولتاژی بر روی سیم‌پیچ‌های خروجی ترانسفورماتور ایجاد نمی‌شود.
3. تشخیص نشت جریان: اگر نشت یا جریان نشتی به زمین (به دلیل نقص در عایق یا تماس غیرمجاز) رخ دهد، جریان‌های عبوری از سیم‌پیچ‌های فاز و نول دیگر برابر نخواهند بود. این نابرابری باعث ایجاد میدان مغناطیسی نامتعادل در هسته ترانسفورماتور می‌شود.
4. عملکرد رله قطع: میدان مغناطیسی نامتعادل باعث ایجاد ولتاژی در سیم‌پیچ ثانویه ترانسفورماتور می‌شود که این ولتاژ به یک رله حساس منتقل می‌شود. این رله به محض تشخیص نشت جریان بیشتر از مقدار مجاز (معمولاً ۳۰ میلی‌آمپر)، به سرعت کلید را قطع می‌کند و مدار را از برق جدا می‌سازد.
5. ریست کردن دستگاه: پس از قطع مدار، برای برقراری مجدد برق، باید کلید RCD به صورت دستی ریست شود.

به این ترتیب، RCD با تشخیص نشت جریان و قطع سریع برق، از برق‌گرفتگی و آسیب‌های احتمالی جلوگیری می‌کند و ایمنی افراد را در برابر شوک‌های الکتریکی تضمین می‌کند.

مزایای کلید محافظ جان چیست؟

کلیدهای محافظ جان (RCD) دارای مزایای زیادی هستند که به طور کلی شامل موارد زیر می‌شود:

1. حفاظت از جان انسان‌ها: مهم‌ترین مزیت RCD این است که با تشخیص نشت جریان و قطع برق، از برق‌گرفتگی و شوک‌های الکتریکی جلوگیری می‌کند و ایمنی افراد را بهبود می‌بخشد.
2. پیشگیری از آتش‌سوزی: نشت جریان الکتریکی می‌تواند باعث ایجاد گرما و در نتیجه آتش‌سوزی شود. RCD با قطع برق به سرعت، خطر وقوع آتش‌سوزی را کاهش می‌دهد.
3. حفاظت از تجهیزات: با جلوگیری از نشت جریان و عیوب الکتریکی، RCD می‌تواند به محافظت از تجهیزات الکتریکی و کاهش خرابی‌های ناشی از نشت جریان کمک کند.
4. عملکرد سریع و مطمئن: RCD به سرعت عمل می‌کند و به محض تشخیص نشت جریان، برق را قطع می‌کند. این سرعت عمل به جلوگیری از آسیب‌های جدی کمک می‌کند.
5. نصب و نگهداری آسان: نصب RCD معمولاً ساده است و نگهداری آن نیاز به تخصص خاصی ندارد. همچنین بسیاری از RCDها نیاز به تست دوره‌ای دارند که این کار نیز به راحتی انجام می‌شود.
6. عملکرد در شرایط مختلف: RCDها در شرایط مختلف محیطی مانند رطوبت یا گرد و غبار نیز به خوبی عمل می‌کنند و به همین دلیل در محیط‌های صنعتی و مسکونی به کار می‌روند.
7. حفاظت در برابر خطاهای الکتریکی: RCD قادر است نشت‌های جریان جزئی و حتی نشت‌های ناپیدا را نیز تشخیص دهد، که به کاهش خطرات ناشی از خطاهای الکتریکی کمک می‌کند.
8. افزایش ایمنی کلی سیستم برق: با افزودن RCD به سیستم برق، سطح ایمنی کلی افزایش می‌یابد و احتمال بروز حوادث ناشی از الکتریسیته کاهش می‌یابد.

استفاده از RCD به طور کلی به بهبود ایمنی و کاهش خطرات مرتبط با برق‌گرفتگی و آتش‌سوزی ناشی از مشکلات الکتریکی کمک می‌کند.

نحوه نصب کلید محافظ جان

نصب کلید محافظ جان (RCD) باید با دقت انجام شود تا عملکرد صحیح آن تضمین شود. در ادامه، مراحل کلی نصب RCD آمده است:

1. آماده‌سازی

• بررسی: اطمینان حاصل کنید که کلید برق اصلی (فیوز) یا قطع‌کننده مدار خاموش است.
• ابزار و تجهیزات: ابزارهایی مانند پیچ‌گوشتی، انبر، سیم‌چین و دستگاه تست ولتاژ را آماده کنید.

2. انتخاب محل نصب

• RCD باید در محل مناسبی نصب شود که به راحتی قابل دسترسی باشد و در مسیر ورودی یا خروجی اصلی برق به مدار مورد نظر قرار گیرد.

3. سیم‌کشی

• اتصال به مدار: RCD باید در مسیر ورودی برق به مدار نصب شود. سیم‌های فاز و نول ورودی باید به ترمینال‌های ورودی RCD و سیم‌های فاز و نول خروجی به ترمینال‌های خروجی RCD متصل شوند.
• قطع و وصل سیم‌ها: سیم‌های فاز (معمولاً قرمز یا قهوه‌ای) و نول (معمولاً آبی) را مطابق با مشخصات روی دستگاه به ترمینال‌های مربوطه متصل کنید. مطمئن شوید که اتصالات محکم و ایمن هستند.
• ارتینگ (در صورت نیاز): برخی RCDها نیاز به اتصال به سیستم ارتینگ دارند. اگر RCD شما نیاز به ارتینگ دارد، اطمینان حاصل کنید که اتصال ارتینگ به درستی انجام شده است.

4. نصب RCD

• درون تابلو برق: RCD را درون تابلو برق نصب کنید و آن را به صورت محکم با پیچ‌گوشتی به دیوار تابلو برق یا ریل نصب کنید.
• تست دستگاه: پس از نصب، با استفاده از دکمه تست روی RCD، عملکرد آن را بررسی کنید. با فشردن دکمه تست، دستگاه باید قطع شده و دکمه تست به حالت خاموش برود.

5. بازرسی نهایی

• اتصالات: دوباره مطمئن شوید که تمام اتصالات به درستی و محکم انجام شده است.
• راه‌اندازی مجدد: برق را دوباره روشن کنید و بررسی کنید که RCD به درستی کار می‌کند. برق‌های متصل به آن باید به طور عادی کار کنند و RCD باید به درستی نشت جریان را تشخیص داده و در صورت نیاز قطع کند.

6. آموزش و تست

• آموزش: اطمینان حاصل کنید که تمام افرادی که با سیستم برق کار می‌کنند، نحوه عملکرد RCD و اهمیت آن را می‌دانند.
• تست دوره‌ای: برای اطمینان از عملکرد صحیح، RCD باید به‌طور دوره‌ای تست شود.
