تفاوت بی متال و کلید حرارتی بی متال چیست؟

تفاوت بی متال و کلید حرارتی بی متال چیست؟

برای حفاظت از موتورهای الکتریکی در مقابل اضافه بار از رله های حرارتی استفاده می شود.

نحوه کار با این موارد را می توانید دوره های آموزش برق صنعتی بیاموزید.

اساس کار رله های حرارتی

اساس کار این رله ها بر پایه اختلاف ضریب انبساط طولی دو فلز به کار رفته است. بر اثر عبور جریان از بی متال، دو فلز گرم می شوند و طول آنها افزایش می یابد.

از آن جایی که ضریب انبساط طولی یکی از فلزات بیشتر از دیگری است. دو فلز با هم به سمت فلزی که ضریب انبساط طولی کمتری دارد خم می شود. در نتیجه مسیر عبور جریان کنتاکتها باز و مدار قطع می شود.

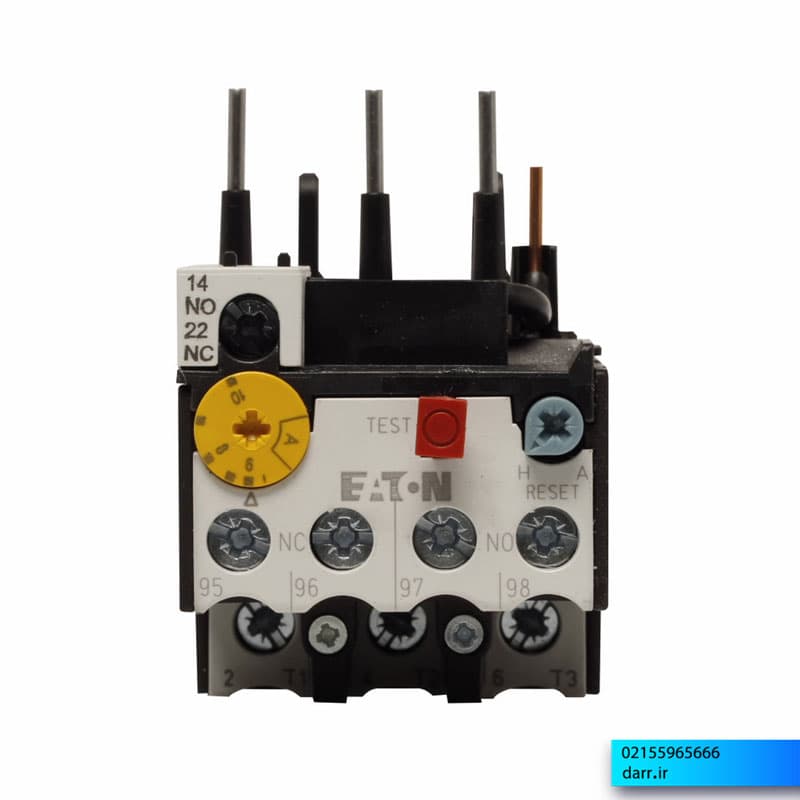

bimetal در رله های حرارتی

سه تیغه تعبیه شده که سیم حامل جریان چند حلقه به دور آن پیچیده می شود. در اثر عبور جریان اضافه بار، هادی ها گرم و حرارات به بی متال منتقل می شود و باعث خم شدن تیغه می شود.

حرکت هر یک از بی متالها به اهرمی فشار می آورد و با جا به جا شدن اهرم، یک میکرو سوئچ که دارای کنتاکت تبدیل باز و بسته است تغییر وضعیت می دهد و مدار فرمان را قطع می کند.

تیغه های مدار قدرت با شماره های یک رقمی از ۱ تا ۶ و ترمینال های تیغه های فرمان که به صورت دوبل (باز و بسته ) می باشند را با شماره های ۹۵ تا۹۸ مشخص می کنند.

تفاوت بی متال و کلید حرارتی بی متال

اورلود حرارتی

اورلود وسیله ی حفاظت کننده ی موتور در برابر جریان اضافی است و در دو نوع مغناطیسی و حرارتی وجود دارد. نوع حرارتی اورلود در انواع مختلفی ساخته می شود که متداول ترین نوع آن «بی‌متالی» است. این نوع از رله ی اضافه جریان همراه با کنتاکتور در مدار، سری با موتور نصب می گردد.

از اورلود بی متالی در کلید اتوماتیک نیز جهت حفاظت در برابر جریان زیاد استفاده می شود.

تفاوت بی متال و کلید حرارتی بی متال

شایان ذکر است کلید های حرارتی علاوه بر حفاظت اضافه بار، وظیفه کلید ( قطع و وصل نمودن تجهیزات برقی ) را به عهده دارد. در صورتیکه بی متال به عنوان یک تجهیز جانبی و تنها به منظور حفاظت در برابر اضافه بار به کنتاکتور متصل می شود .
