رله دوبل چیست و در علائم خرابی آن در خودرو های مختلف چیست؟

یکی از اجزای الکتریکی خودرو که در صورت عدم عملکرد صحیح باعث خاموش شدن یا بد کار کردن خودرو خواهد شد، رله دوبل می باشد. همانطور که از نام این قطعه پیداست، رله دوبل در حقیقت متشکل از دو رله مجزاست که یکی از رله ها با عنوان رله اصلی و رله بعدی به نام رله دوم یا پمپ بنزین می باشد.

وظیفه رله دوبل



وظیفه اصلی رله دوبل در خودرو، تامین ولتاژ برق مورد نیاز قسمت های مختلف سوخت رسانی و همچنین ECU می باشد.

رله دوبل در سه حالت مختلف می تواند برق مورد نیاز قطعات خودرو را تامین کنید.

از آنجا هر کدام از این قطعات در حالت های مختلف سوئیچ بسته، سوئیچ باز و خودروی روشن، به میزان نیروی الکتریکی متفاوتی نیاز دارند، از این جهت این رله در خودرو تعبیه شده است تا در این سه حالت بتواند دقیقا همان میزانی برق رسانی داشته باشد که قطعه مورد نظر نیاز داشته باشد.

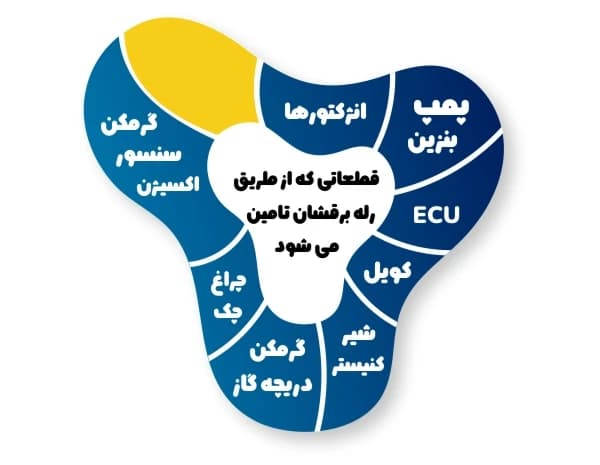

قطعاتی که از طریق رله مذکور برقشان تامین می شود در زیر لیست شده اند



پمپ بنزین

ECU

انژکتورها

کویل

شیر کنیستر

گرمکن دریچه گاز

گرمکن سنسور اکسیژن

چراغ چک



این قطعات جزو مهمترین قطعات خودرو هستند که با نیروی الکتریکی کار می کنند و اگر به هر کدام از این قطعات، میزان ولتاژ مورد نیاز ارسال نگردد، خودرو به طور کلی خاموش و یا ضعف عملکردی خواهد داشت.



رله دوبل خودرو در کجاست؟



یکی از سوالاتی که ممکن است بسیاری از رانندگان خودرو داشته باشند، این است که مکان قرارگیری رله دوبل در خودروهای مختلف در کجاست؟ معمولا در خودروی پژو ۴۰۵ و سمند این رله در قسمت نزدیکی رادیاتور خودرو و در سمت راننده قرار دارد. در خودروی ۲۰۶ این رله در محفظه BM34 قرار دارد. در پراید، این قطعه در کنار باتری خودرو قرار گرفته است و در سایر خودروها، این رله معمولا در محفظه ECU قرار دارد.



علائم خرابی رله دوبل



از جمله اولین نشانه های خرابی رله دوبل، عدم روشن شدن خودرو می باشد. اگر خودروی شما پس از استارت زدن روشن نمی شود، ممکن است رله دوبل آن دچار مشکل شده باشد. اگر پس از باز کردن سوئیچ، چراغ چک خودرو روشن نشود، می تواند نشانه ای بر خرابی رله دوبل باشد.

هنگام باز کردن سوئیچ، برای دو الی سه ثانیه صدای آغاز به کار پمپ بنزین شنیده می شود. اگر این صدا پس از باز کردن سوئیچ شنیده نشود، می تواند دلیل بر خرابی رله باشد.

پس از باز کردن سوئیچ، صدای تیک ماننده خفیفی از خودرو شنیده خواهد شد که در صورت خرابی رله، این صدا شنیده نمی شود.
