کلید صلیبی

کلید صلیبی

کلید صلیبی در جاهایی مورد استفاده قرار می گیرد که نیاز به کنترل مدار در بیش از دو محل باشد، مثلا زمانی که بخواهیم یک یا چند لامپ یا هر وسیله برقی دیگری را از چندین نقطه روشن و خاموش کنیم. انواع کلیدصلیبی شامل ، کلید صلیبی موازی و کلید صلیبی متقاطع می شود.

این کلید بیشتر در کارخانجات و مکان های بزرگ مورد استفاده قرار می گیرد و به همین دلیل در دوره های آموزش برق صنعتی به شما آموخته خواهد شد.

طریقه بستن مدار الکتریکی کلید صلیبی

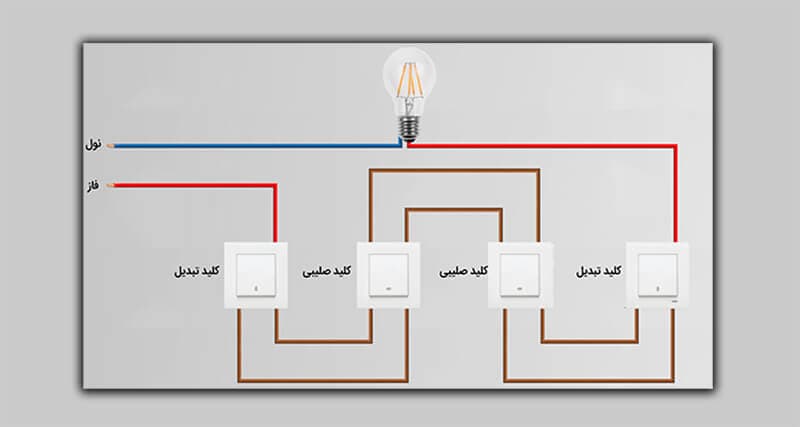

اگر بخواهیم یک و یا گروهی از لامپ ها را از چند نقطه کنترل کنیم، باید ابتدا و انتهای مدار، دو کلید تبدیل قرار دهیم و بین این دو کلید، کلیدصلیبی را نصب کنیم.

در این اتصال باید سیم فاز را به یکی از کنتاکت های مشترک کلید تبدیل اول وصل نمود. سپس دو سیم رابط دو کنتاکت غیر مشترک این کلید تبدیل را به دو کنتاکت از چهار کنتاکت کلیدصلیبی، و دو کنتاکت دیگر کلید صلیبی را به وسیله دو سیم دیگر به دو کنتاکت غیر مشترک کلید تبدیل دوم وصل کرد. آن گاه از کنتاکت مشترک کلید تبدیل دوم، سیمی به یکی از کنتاکت های دو سرپیچ ها متصل کرده و از کنتاکت دیگر سرپیچ ها سیمی به نول وصل می کنیم.

بایستی توجه کرد که اتصال سیم ها به کنتاکت های کلید صلیبی درست انجام گیرد.

برای دیدن دوره آموزش برق ساختمان به سایت مجتمع فنی و حرفه ای دارالفنون ری مراجعه فرمایید.
