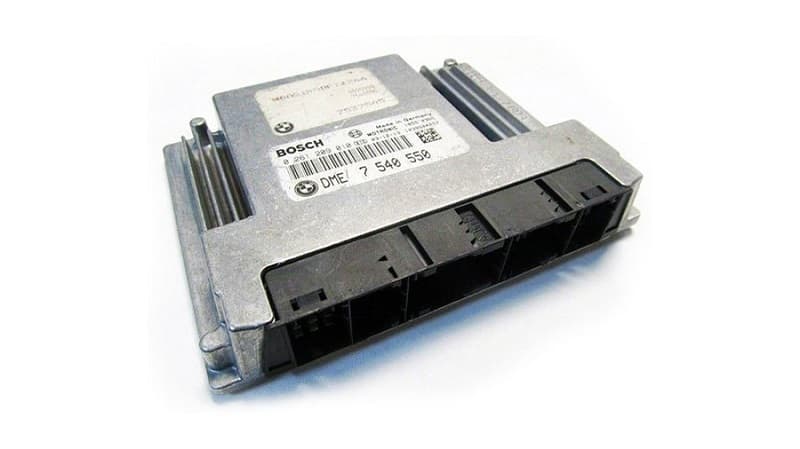

پارامترهای ایسیو خودرو

پارامترهای ایسیو خودرو یا ECU (Engine Control Unit) خودرو، کنترل و مدیریت عملکرد موتور را بر عهده دارد و پارامترهای زیادی برای تنظیم و بهینه‌سازی عملکرد موتور به کار می‌رود. برخی از پارامترهای مهمی که در ایسیو بکار می‌روند، عبارتند از

1. دور موتور (RPM): این پارامتر برای کنترل سرعت موتور و تنظیم عملکرد آن مورد استفاده قرار می‌گیرد.
2. دماهای مختلف:
   • دمای آب رادیاتور
   • دمای هوای ورودی
   • دمای روغن موتور
3. فشار هوا:
   • فشار هوا در ورودی موتور (مانند فشار بارومتریک و فشار منیفولد)
4. نسبت سوخت به هوا (AFR): تعیین نسبت صحیح سوخت به هوا برای احتراق بهینه.
5. پاشش سوخت:
   • مدت زمان پاشش سوخت
   • میزان پاشش سوخت در هر سیلندر
6. زمان بندی احتراق:
   • زمان احتراق (زمانی که جرقه زده می‌شود)
7. سنسورهای ورودی:
   • سنسور موقعیت دریچه گاز
   • سنسور اکسیژن (O2 Sensor)
   • سنسور دما
   • سنسور فشار
8. کدهای خطا (DTC): برای تشخیص و ذخیره خطاهای سیستم.
9. دستورات کنترل:
   • کنترل دریچه گاز
   • کنترل سیستم جرقه‌زنی
   • کنترل سیستم تهویه (در برخی خودروها)

این پارامترها به ایسیو کمک می‌کنند تا عملکرد بهینه و سازگاری موتور را تحت شرایط مختلف حفظ کند.

“آموزشگاه دارالفنون، شما را به موفقیت مالی می‌رساند.”

کار ECU چیست و چگونه کار می کند؟

ECU یا Engine Control Unit، واحد کنترل الکترونیکی موتور خودرو است که وظیفه مدیریت و تنظیم عملکرد موتور را بر عهده دارد. به طور کلی، ECU با پردازش داده‌های ورودی از سنسورها و اعمال دستورات کنترلی، عملکرد موتور را بهینه می‌کند.

وظایف اصلی ECU:

1. مدیریت احتراق: تنظیم زمان جرقه‌زنی شمع‌ها برای احتراق بهینه سوخت.
2. مدیریت پاشش سوخت: تنظیم مقدار و زمان پاشش سوخت به سیلندرها برای بهینه‌سازی عملکرد و کاهش مصرف سوخت.
3. کنترل دریچه گاز: مدیریت میزان ورود هوا به موتور بر اساس نیازهای عملکردی و بار موتور.
4. مدیریت سیستم‌های جانبی: مانند سیستم‌های کنترل آلایندگی، سیستم‌های تهویه و برخی سیستم‌های کمکی.

چگونگی کار کردن ECU:

1. جمع‌آوری داده‌ها:
   • ECU به سنسورهای مختلف متصل است که اطلاعاتی مانند دما، فشار، سرعت موتور، و مقدار اکسیژن را جمع‌آوری می‌کنند.
2. پردازش داده‌ها:
   • داده‌های ورودی به ECU ارسال می‌شوند و ECU این داده‌ها را با استفاده از الگوریتم‌ها و نقشه‌های ذخیره شده پردازش می‌کند.
3. تدوین استراتژی‌ها:
   • بر اساس پردازش داده‌ها، ECU تصمیم می‌گیرد که چگونه عملکرد موتور را بهینه کند. این شامل تنظیم زمان جرقه‌زنی، مقدار پاشش سوخت، و دیگر پارامترهای موتور است.
4. اعمال دستورات کنترلی:
   • ECU دستورات کنترلی را به عملگرها (مانند دریچه گاز، انژکتورها، و کویل‌های جرقه‌زنی) ارسال می‌کند تا عملکرد موتور بهینه شود.
5. پایش و تنظیم مجدد:
   • ECU به طور مداوم عملکرد موتور را پایش می‌کند و در صورت نیاز تنظیمات را به روزرسانی می‌کند تا موتور همیشه در شرایط بهینه کار کند.

ECUها معمولاً دارای نرم‌افزارهای پیچیده‌ای هستند که به روزرسانی آن‌ها می‌تواند به بهبود عملکرد و اضافه کردن ویژگی‌های جدید به خودرو کمک کند.

انواع ECU ها در یک خودرو

در یک خودرو، انواع مختلفی از ECUها وجود دارد که هرکدام وظایف خاص خود را دارند. برخی از انواع رایج ECUها عبارتند از:

• ECU موتور (Engine Control Unit):
  • کنترل و مدیریت عملکرد موتور، از جمله زمان جرقه‌زنی، مقدار پاشش سوخت، و کنترل دریچه گاز.
• ECU گیربکس (Transmission Control Unit):
  • مدیریت و کنترل عملکرد گیربکس اتوماتیک یا دستی، از جمله تغییر دنده‌ها و کنترل تعویض دنده‌ها.

1. ECU ترمز (ABS Control Unit):
   • کنترل سیستم ترمز ضد قفل (ABS) برای جلوگیری از قفل شدن چرخ‌ها و بهبود کنترل خودرو در شرایط ترمز شدید.

1. ECU سیستم‌های ایمنی (Airbag Control Unit):
   • مدیریت و فعال‌سازی کیسه‌های هوا (ایربگ) در هنگام تصادف.

1. ECU سیستم‌های کمک راننده (ADAS Control Unit):
   • کنترل و مدیریت سیستم‌های پیشرفته کمک راننده مانند کروز کنترل تطبیقی، سیستم هشدار تصادف، و سیستم نگهداری خط.
2. ECU سیستم تهویه (HVAC Control Unit):
   • مدیریت سیستم تهویه، گرمایش و سرمایش خودرو.
3. ECU سیستم‌های الکترونیکی بدنه (Body Control Module):
   • کنترل و مدیریت عملکردهای الکترونیکی مربوط به بدنه خودرو، مانند چراغ‌های جلو، قفل‌های درب، و شیشه‌های برقی.
4. ECU سیستم‌های برقی (Battery Management System):
   • مدیریت و نظارت بر وضعیت باتری، به ویژه در خودروهای برقی یا هیبریدی.
5. ECU کنترل توزیع قدرت (Power Distribution Control Unit):
   • در خودروهای چهارچرخ متحرک (AWD) یا چهارچرخ فعال (4WD)، این ECU توزیع قدرت بین محورهای جلو و عقب را مدیریت می‌کند.
6. ECU سیستم‌های روشنایی (Lighting Control Unit):
   • مدیریت عملکرد سیستم‌های روشنایی خودرو، از جمله نورهای جلو، نورهای ترمز و چراغ‌های راهنما.

هر یک از این ECUها از طریق شبکه‌های ارتباطی در خودرو (مانند CAN bus) با یکدیگر ارتباط برقرار می‌کنند و به طور هماهنگ عمل می‌کنند تا عملکرد کلی خودرو بهینه و ایمن باشد.

پارامترهای بكار رفته در ایسیو خودرو

در ECU (Engine Control Unit) خودرو، پارامترهای زیادی برای مدیریت و بهینه‌سازی عملکرد موتور استفاده می‌شود. این پارامترها به طور کلی به دو دسته اصلی تقسیم می‌شوند: پارامترهای ورودی و پارامترهای خروجی. در ادامه به تفکیک هر دسته پرداخته می‌شود:

پارامترهای ورودی:

1. دور موتور (RPM): سرعت دوران موتور، که از سنسور دور موتور (RPM Sensor) دریافت می‌شود.
2. دماهای مختلف:
   • دمای آب رادیاتور: برای جلوگیری از داغ شدن موتور.
   • دمای هوای ورودی: تأثیر بر میزان پاشش سوخت.
   • دمای روغن موتور: برای نظارت بر وضعیت روغن.
3. فشار هوا:
   • فشار منیفولد: فشار هوای ورودی به سیلندرها.
   • فشار بارومتریک: فشار جوی که بر عملکرد موتور تأثیر می‌گذارد.
4. سنسورهای اکسیژن (O2 Sensor): برای اندازه‌گیری میزان اکسیژن در گازهای خروجی و تنظیم نسبت سوخت به هوا.
5. سنسور موقعیت دریچه گاز: برای اندازه‌گیری موقعیت دریچه گاز و تنظیم میزان ورود هوا.
6. سنسور موقعیت شاتون: برای تعیین زمان جرقه‌زنی و تنظیم پاشش سوخت.
7. سنسور جریان هوای ورودی (MAF Sensor): برای اندازه‌گیری مقدار هوای ورودی به موتور.

پارامترهای خروجی:

1. زمان جرقه‌زنی: زمان دقیق جرقه‌زنی شمع‌ها برای احتراق بهینه.
2. مدت زمان پاشش سوخت: مدت زمانی که انژکتورها سوخت را به سیلندرها پاشش می‌کنند.
3. کنترل دریچه گاز: تنظیم میزان باز بودن دریچه گاز برای کنترل ورود هوا به موتور.
4. مدیریت سیستم‌های کمکی:
   • مدیریت سیستم تهویه: تنظیمات مربوط به تهویه و سرمایش.
   • مدیریت سیستم‌های آلایندگی: کنترل سیستم‌های کاتالیزور و دیگر تجهیزات کاهش آلایندگی.

پارامترهای اضافی:

1. کدهای خطا (DTC): کدهایی که نشان‌دهنده مشکلات یا خطاهای سیستم‌های مختلف خودرو هستند.
2. مدیریت حالت‌های مختلف عملکرد موتور:
   • حالت اقتصادی: برای کاهش مصرف سوخت.
   • حالت اسپرت: برای بهبود عملکرد و شتاب.
3. تنظیمات مربوط به سیستم‌های هوشمند: مانند سیستم‌های کنترل کشش و پایداری.

این پارامترها به ECU کمک می‌کنند تا عملکرد موتور را بهینه کند و ایمنی و کارایی خودرو را حفظ کند. ECUها به طور مداوم این پارامترها را پایش می‌کنند و تنظیمات لازم را انجام می‌دهند.

پارامترهای درگیر ایسیو در مدیریت دقیق سوخت خودرو

در مدیریت دقیق سوخت خودرو، ECU (Engine Control Unit) از پارامترهای مختلفی برای تنظیم و بهینه‌سازی عملکرد سیستم پاشش سوخت استفاده می‌کند. این پارامترها به کنترل دقیق نسبت سوخت به هوا و بهبود کارایی موتور کمک می‌کنند. در ادامه به مهم‌ترین پارامترهای درگیر در این فرآیند پرداخته شده است:

پارامترهای کلیدی در مدیریت دقیق سوخت:

1. نسبت سوخت به هوا (AFR – Air-Fuel Ratio):
   • نسبت سوخت به هوا: نسبت بهینه سوخت به هوا برای احتراق کامل و بهینه. معمولاً در شرایط استاندارد این نسبت حدود 14.7:1 است، یعنی 14.7 واحد هوا به ازای هر واحد سوخت.
2. سنسور اکسیژن (O2 Sensor):
   • سنسور اکسیژن: اندازه‌گیری میزان اکسیژن در گازهای خروجی از موتور و ارسال اطلاعات به ECU برای تنظیم نسبت سوخت به هوا.
3. سنسور جریان هوای ورودی (MAF Sensor):
   • سنسور MAF: اندازه‌گیری مقدار هوای ورودی به موتور و ارسال این اطلاعات به ECU برای تنظیم مقدار پاشش سوخت.
4. دور موتور (RPM – Revolutions Per Minute):
   • دور موتور: سرعت دوران موتور که بر نیاز به سوخت تاثیر می‌گذارد. در دورهای مختلف، نیاز به مقدار متفاوتی از سوخت وجود دارد.
5. دماهای مختلف:
   • دمای آب رادیاتور: برای تنظیم مقدار سوخت در دماهای مختلف موتور.
   • دمای هوای ورودی: تأثیر بر چگالی هوا و در نتیجه بر مقدار سوخت مورد نیاز.
6. فشار منیفولد (Manifold Absolute Pressure – MAP) یا فشار ورودی (Intake Air Pressure):
   • فشار منیفولد: اندازه‌گیری فشار هوای ورودی به سیلندرها و تأثیر بر میزان پاشش سوخت.
7. سنسور موقعیت دریچه گاز (Throttle Position Sensor – TPS):
   • سنسور TPS: تعیین میزان باز بودن دریچه گاز و تأثیر آن بر نیاز به سوخت. با تغییر موقعیت دریچه گاز، مقدار سوخت ورودی به موتور تغییر می‌کند.
8. تنظیمات زمان‌بندی احتراق:
   • زمان جرقه‌زنی: تنظیم زمان دقیق جرقه‌زنی شمع‌ها برای احتراق بهینه و تأثیر بر نیاز به سوخت.
9. سنسور موقعیت شاتون (Crankshaft Position Sensor):
   • سنسور موقعیت شاتون: شناسایی موقعیت دقیق شاتون برای تعیین زمان جرقه‌زنی و پاشش سوخت.
10. کدهای خطا و تنظیمات اصلاحی:
    • کدهای خطا (DTC): شناسایی و مدیریت مشکلات یا خرابی‌ها که ممکن است بر مصرف سوخت تأثیر بگذارد.
11. حالت‌های عملکردی مختلف موتور:
    • حالت‌های عملکردی: مانند حالت اقتصادی، حالت اسپرت، و حالت نرمال که تأثیر مستقیم بر نحوه پاشش سوخت دارند.

عملکرد کلی:

• پردازش داده‌ها: ECU داده‌های ورودی از سنسورها را دریافت و پردازش می‌کند.
• تنظیمات بهینه: بر اساس داده‌های پردازش شده، ECU تنظیمات لازم برای پاشش سوخت را انجام می‌دهد.
• کنترل و پایش: ECU به طور مداوم عملکرد موتور و مصرف سوخت را پایش کرده و تنظیمات را به روزرسانی می‌کند تا عملکرد بهینه حفظ شود.

استفاده دقیق از این پارامترها به ECU کمک می‌کند تا نسبت سوخت به هوا را بهینه کرده و به عملکرد بهینه و مصرف سوخت کم‌تر دست یابد.

نحوه باز شدن کیسه هوا و پارامترهای ایسیو خودرو در آن

کیسه‌های هوا (Airbags) در خودرو به عنوان یکی از سیستم‌های ایمنی فعال برای محافظت از سرنشینان در هنگام تصادف طراحی شده‌اند. ECU مربوط به کیسه‌های هوا، که به آن ECU ایربگ یا Airbag Control Module گفته می‌شود، نقش کلیدی در عملکرد صحیح این سیستم ایفا می‌کند.

نحوه باز شدن کیسه هوا:

1. تشخیص تصادف:
   • سنسورهای شتاب‌سنج (Accelerometer Sensors): این سنسورها شتاب‌های ناگهانی و تغییرات در سرعت خودرو را اندازه‌گیری می‌کنند. اگر شتاب در جهت‌های مختلف به طور غیرطبیعی افزایش یابد، این سنسورها به ECU ایربگ اطلاع می‌دهند.
   • سنسورهای فشار (Pressure Sensors): در برخی سیستم‌ها، سنسورهای فشار نیز برای تشخیص شدت تصادف استفاده می‌شوند.
2. تحلیل اطلاعات:
   • ECU ایربگ: داده‌های دریافتی از سنسورها را تحلیل می‌کند. این تحلیل شامل بررسی شدت تصادف و ارزیابی این است که آیا شدت تصادف به حدی است که نیاز به فعال شدن کیسه هوا وجود دارد یا خیر.
3. فعال‌سازی کیسه هوا:
   • مدار الکتریکی کیسه هوا: اگر ECU تشخیص دهد که تصادف به اندازه کافی شدید است، سیگنال‌های الکتریکی به کیسه‌های هوا ارسال می‌کند.
   • گرم‌کن و پودر انفجاری: سیگنال الکتریکی باعث می‌شود که عنصر گرم‌کن کیسه هوا (مثلاً یک جرقه‌زن یا عنصر حرارتی) فعال شود. این عنصر باعث احتراق پودر شیمیایی می‌شود که کیسه هوا را به سرعت پر می‌کند.
4. باز شدن کیسه هوا:
   • کیسه هوا پر شده: پس از احتراق پودر، کیسه هوا به سرعت پر می‌شود و در نتیجه به محافظت از سرنشینان کمک می‌کند.

پارامترهای درگیر ECU ایربگ:

1. سنسورهای شتاب‌سنج:
   • اندازه‌گیری تغییرات شتاب و ارسال اطلاعات به ECU برای تشخیص تصادف.
2. سنسورهای فشار:
   • اندازه‌گیری فشار در برخی سیستم‌ها برای بررسی شدت تصادف.
3. سنسورهای موقعیت:
   • سنسورهای موقعیت برای تشخیص موقعیت سرنشینان و وضعیت صندلی‌ها، که ممکن است بر فعال‌سازی کیسه هوا تأثیر بگذارد.
4. تست‌های خودکار:
   • سیستم‌های خودآزمایشی: ECU ایربگ به طور مداوم عملکرد سیستم را بررسی می‌کند و اگر مشکلی وجود داشته باشد، کد خطای مربوطه را ذخیره می‌کند.
5. دستورات فعال‌سازی:
   • ارسال سیگنال‌های الکتریکی به کیسه‌های هوا و سیستم‌های مرتبط برای فعال‌سازی آن‌ها.
6. پارامترهای مربوط به ایمنی و قوانین:
   • تنظیمات ایمنی: شامل پارامترهایی برای فعال‌سازی کیسه‌های هوا در شرایط خاص مانند سرعت خودرو و شدت تصادف.

پایش و عیب‌یابی:

• کدهای خطا (DTC): در صورت وجود مشکلی در سیستم ایربگ، کدهای خطا ذخیره می‌شود که به تکنسین‌ها کمک می‌کند تا مشکل را شناسایی و رفع کنند.
• نظارت بر سیستم: ECU ایربگ به طور مداوم وضعیت سیستم را پایش کرده و در صورت نیاز به تعمیر یا تعویض قطعات، هشدار می‌دهد.

این فرآیندها و پارامترها به ECU ایربگ کمک می‌کنند تا در مواقع نیاز، به درستی عمل کرده و ایمنی سرنشینان را در تصادف‌ها تأمین کند.

در صورت معیوب بودن ECU چه اتفاقی می افتد؟

اگر ECU (Engine Control Unit) خودرو معیوب یا دچار مشکل شود، می‌تواند تأثیرات مختلفی بر عملکرد خودرو و ایمنی آن داشته باشد. معیوب بودن ECU ممکن است باعث بروز مشکلات مختلفی شود که به شرح زیر است:

تأثیرات بر عملکرد موتور و سیستم‌های خودرو:

1. کاهش عملکرد موتور:
   • کاهش قدرت موتور: ECU ممکن است نتواند به درستی میزان پاشش سوخت و زمان‌بندی احتراق را تنظیم کند که می‌تواند منجر به کاهش قدرت موتور و کاهش شتاب خودرو شود.
   • رعایت نکردن مصرف سوخت: مصرف سوخت ممکن است به طور غیرعادی افزایش یابد.
2. نوسانات در عملکرد موتور:
   • خاموش شدن موتور: موتور ممکن است به طور ناگهانی خاموش شود یا در حین کار نوساناتی داشته باشد.
   • دور موتور ناپایدار: ممکن است دور موتور در حال حرکت تغییر کند و به طور ناپایدار عمل کند.
3. عملکرد نامناسب سیستم‌های کمکی:
   • سیستم‌های کنترل آلایندگی: مشکلات در ECU می‌تواند باعث شود که سیستم‌های کاهش آلایندگی به درستی عمل نکنند و منجر به افزایش آلایندگی خودرو شود.
   • سیستم‌های تهویه: ECU معیوب می‌تواند تأثیر منفی بر عملکرد سیستم‌های تهویه و سرمایش خودرو بگذارد.
4. مشکلات با سیستم‌های انتقال قدرت:
   • گیربکس اتوماتیک: اگر ECU مربوط به گیربکس معیوب باشد، ممکن است تغییر دنده‌ها به درستی انجام نشود و عملکرد گیربکس تحت تأثیر قرار گیرد.

تأثیرات بر سیستم‌های ایمنی:

1. سیستم ایربگ:
   • غیرفعال شدن ایربگ: اگر ECU ایربگ معیوب باشد، کیسه‌های هوا ممکن است در هنگام تصادف فعال نشوند و این می‌تواند ایمنی سرنشینان را به خطر بیندازد.
2. سیستم ترمز ABS:
   • عملکرد نادرست ترمز ABS: در صورت معیوب بودن ECU مرتبط با سیستم ABS، عملکرد ترمز ضد قفل ممکن است تحت تأثیر قرار گیرد.

علائم و نشانه‌های ECU معیوب:

1. چراغ‌های هشدار روی داشبورد:
   • چراغ‌های هشدار مربوط به موتور، سیستم‌های ایمنی، و دیگر سیستم‌های مرتبط ممکن است روشن شوند.
2. کدهای خطا:
   • وجود کدهای خطای ذخیره شده در سیستم که ممکن است توسط دستگاه‌های عیب‌یابی قابل مشاهده باشد.
3. مشکلات عملکردی:
   • مشکلاتی مانند شتاب ناپایدار، خاموش شدن غیرمنتظره موتور، و نوسانات در عملکرد موتور.

راه‌های بررسی و رفع مشکل:

1. تشخیص با دستگاه عیب‌یاب:
   • استفاده از دستگاه‌های عیب‌یاب برای خواندن کدهای خطا و شناسایی مشکل در ECU.
2. بررسی اتصالات و سیم‌کشی:
   • بررسی اتصالات و سیم‌کشی مربوط به ECU برای شناسایی مشکلات فیزیکی یا اتصال نادرست.
3. تست ECU:
   • تست ECU در کارگاه‌های تخصصی برای بررسی عملکرد آن و تعویض در صورت لزوم.
4. تعویض ECU:
   • در صورت معیوب بودن جدی، تعویض ECU ممکن است ضروری باشد.

در صورت بروز هرگونه مشکل با ECU، توصیه می‌شود که به یک تکنسین متخصص یا تعمیرگاه مجاز مراجعه کنید تا مشکلات شناسایی و رفع شوند.
