نقشه خوانی برق خودرو

نقشه خوانی برق خودرو، یا نقشه سیم‌کشی خودرو، یک طرح گرافیکی است که نشان می‌دهد چگونه سیم‌ها و قطعات الکتریکی در خودرو به هم متصل می‌شوند. این نقشه به مکانیک‌ها و تکنسین‌ها کمک می‌کند تا مشکلات الکتریکی خودرو را شناسایی و رفع کنند. در ادامه، به برخی از بخش‌های کلیدی نقشه برق خودرو اشاره می‌شود.

“آموزش برق خودرو راهی به سوی درآمد پر سرعت!”

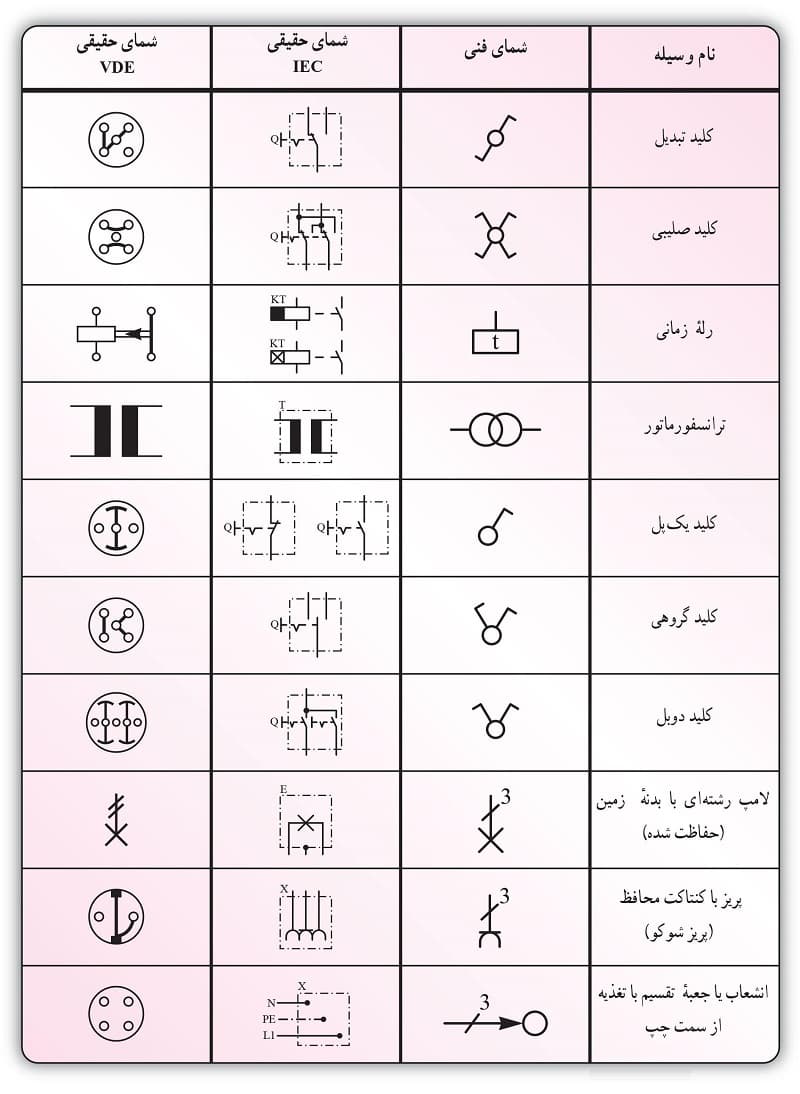

نماد علائم الکتریکی برق خودرو

در اینجا نمادهای الکتریکی متداول در نقشه‌های برق خودرو همراه با توضیحات مربوط به هر کدام آورده شده است:

جدول کاربرد نمادها و علائم الکتریکی در برق خودرو

توضیحات و کاربردها

1. باتری:
   • کاربرد: منبع اصلی تأمین برق خودرو است و برق مورد نیاز برای روشن کردن موتور و دیگر سیستم‌های الکتریکی خودرو را فراهم می‌کند.
2. فیوز:
   • کاربرد: فیوزها مدارهای الکتریکی را در برابر جریان بیش از حد محافظت می‌کنند. در صورت بروز جریان غیرمجاز، فیوز می‌سوزد و مدار را قطع می‌کند.
3. سوییچ:
   • کاربرد: سوئیچ‌ها برای قطع و وصل کردن مدارهای الکتریکی مختلف استفاده می‌شوند، مانند سوییچ احتراق برای روشن و خاموش کردن موتور.
4. رله:
   • کاربرد: رله‌ها به عنوان سوئیچ‌های الکتریکی عمل می‌کنند که می‌توانند مدارهای بزرگ‌تر را کنترل کنند. آنها از یک جریان کوچک برای کنترل یک جریان بزرگ‌تر استفاده می‌کنند.
5. لامپ:
   • کاربرد: لامپ‌ها در خودرو برای روشنایی داخلی و خارجی استفاده می‌شوند، مانند چراغ‌های جلو، چراغ‌های عقب و چراغ‌های داخلی.
6. موتور استارت:
   • کاربرد: موتور استارت برای راه‌اندازی موتور خودرو استفاده می‌شود. این موتور با استفاده از برق باتری، موتور اصلی را به حرکت درمی‌آورد.
7. مقاومت:
   • کاربرد: مقاومت‌ها برای کنترل جریان الکتریکی و کاهش ولتاژ در مدارها استفاده می‌شوند.
8. دیود:
   • کاربرد: دیودها جریان الکتریکی را تنها در یک جهت عبور می‌دهند و از عبور جریان در جهت مخالف جلوگیری می‌کنند. آنها در مدارهای مختلفی مانند مدارهای شارژ باتری استفاده می‌شوند.
9. اتصال زمین:
   • کاربرد: اتصال زمین به عنوان نقطه مرجع برای مدارهای الکتریکی عمل می‌کند و کمک می‌کند تا مدارها به درستی عمل کنند.
10. خازن:

• کاربرد: خازن‌ها انرژی الکتریکی را ذخیره و آزاد می‌کنند و در مدارهای الکتریکی برای فیلتر کردن نویز و پایدار کردن ولتاژ استفاده می‌شوند.

11. دیود نوری (LED):
    • کاربرد: دیودهای نوری برای تامین روشنایی با مصرف کم برق استفاده می‌شوند و در چراغ‌های مختلف خودرو به کار می‌روند.
12. سلف:
    • کاربرد: سلف‌ها انرژی را در میدان مغناطیسی ذخیره می‌کنند و در مدارهای الکتریکی برای فیلتر کردن و تنظیم جریان استفاده می‌شوند.

آشنایی با این نمادها و کاربردهای آنها به شما کمک می‌کند تا نقشه‌های برق خودرو را بهتر بفهمید و در تشخیص و رفع مشکلات الکتریکی مهارت بیشتری کسب کنید.:

نمادهای متداول در نقشه برق خودرو

• خطوط: نشان‌دهنده سیم‌ها و اتصالات بین قطعات مختلف.
• فیوز: به شکل یک مستطیل کوچک با یک خط مورب یا یک شکل شبیه به حرف “F”.
• باتری: به شکل دو خط موازی، یکی بلندتر و یکی کوتاه‌تر.
• رله: معمولاً به شکل یک مستطیل با چند خط که از آن خارج می‌شود.
• لامپ: به شکل یک دایره با یک خط که از آن خارج می‌شود.

مراحل خواندن نقشه برق خودرو

1. شناسایی نمادها: آشنایی با نمادهای متداول در نقشه.
2. شناسایی مسیرهای برق: دنبال کردن خطوط و اتصالات برای فهمیدن چگونگی عبور برق از قطعات مختلف.
3. تشخیص فیوزها و رله‌ها: پیدا کردن و شناسایی فیوزها و رله‌ها و بررسی وضعیت آنها.
4. بررسی قطعات: شناسایی قطعات مختلف و بررسی اتصالات و عملکرد آنها.

اگر به نقشه برق خاصی نیاز دارید، معمولاً در دفترچه راهنمای خودرو یا از طریق سایت سازنده خودرو قابل دسترسی است.

آشنایی با علائم الکتریکی در نقشه برق خودرو

در نقشه‌های برق خودرو، از نمادهای استاندارد برای نمایش قطعات مختلف و اتصالات آنها استفاده می‌شود. درک این علائم برای نقشه‌خوانی و تعمیرات ضروری است. در ادامه به برخی از این نمادها اشاره می‌کنیم:

1. باتری:
   • نماد: دو خط موازی، یکی بلندتر (قطب مثبت) و دیگری کوتاه‌تر (قطب منفی).
2. فیوز:
   • نماد: یک مستطیل کوچک با یک خط مورب یا یک شکل شبیه به حرف “F”.
3. سوییچ:
   • نماد: یک خط که به یک دایره کوچک متصل است و یک خط که از دایره خارج می‌شود.
4. رله:
   • نماد: معمولاً یک مستطیل با چند خط که از آن خارج می‌شود، نشان‌دهنده پایه‌های مختلف رله است.
5. لامپ:
   • نماد: یک دایره با یک خط که از آن خارج می‌شود.
6. موتور استارت:
   • نماد: یک دایره با چند خط که به داخل آن می‌روند، نشان‌دهنده اتصالات مختلف است.
7. مقاومت (ریزیستور):
   • نماد: یک خط دندانه‌دار.
8. دیود:
   • نماد: یک مثلث با یک خط عمودی در یک سمت.
9. اتصال زمین (گراند):
   • نماد: یک خط عمودی که به سه خط افقی با طول‌های مختلف متصل است.

طریقه نقشه‌خوانی در برق خودرو

برای خواندن نقشه برق خودرو، مراحل زیر را دنبال کنید:

1. آشنایی با نمادها:
   • ابتدا با نمادها و علائم الکتریکی متداول آشنا شوید. این نمادها معمولاً در دفترچه راهنمای خودرو یا در ابتدای نقشه‌های الکتریکی توضیح داده شده‌اند.
2. شناسایی مدارها:
   • نقشه‌های برق خودرو به بخش‌های مختلفی تقسیم می‌شوند، مانند مدار روشنایی، مدار شارژ، مدار استارت، و غیره. ابتدا بخش مورد نظر خود را شناسایی کنید.
3. دنبال کردن خطوط:
   • خطوط در نقشه نشان‌دهنده سیم‌ها و اتصالات الکتریکی هستند. هر خط ممکن است با رنگ یا کد مخصوص مشخص شده باشد که به شما کمک می‌کند مسیر دقیق سیم‌ها را دنبال کنید.
4. شناسایی قطعات:
   • قطعات مختلف مانند باتری، فیوز، رله، لامپ‌ها و غیره را در نقشه شناسایی کنید. این قطعات معمولاً با نمادهای مشخص و نام‌گذاری شده‌اند.
5. بررسی اتصالات:
   • اتصالات بین قطعات را بررسی کنید. مطمئن شوید که سیم‌ها و اتصالات درست متصل شده‌اند و هیچ قطعی یا اتصالی وجود ندارد.
6. بررسی فیوزها و رله‌ها:
   • فیوزها و رله‌ها را شناسایی کنید و وضعیت آنها را بررسی کنید. در صورت نیاز، فیوز معیوب را تعویض کنید.
7. استفاده از دفترچه راهنما:
   • دفترچه راهنمای خودرو معمولاً دارای نقشه‌های دقیق‌تری است که می‌تواند به شما در فهم بهتر نقشه‌ها کمک کند.

منابع اضافی

برای یادگیری بیشتر می‌توانید از منابع آموزشی آنلاین، کتاب‌های مرتبط با برق خودرو و دوره‌های تخصصی استفاده کنید. همچنین، مشاهده ویدیوهای آموزشی و شرکت در دوره‌های کارگاهی می‌تواند به درک عملی و کاربردی‌تر نقشه‌خوانی کمک کند.

جدول علائم الکتریکی برق خودرو

در زیر جدولی از علائم الکتریکی متداول در نقشه‌های برق خودرو آمده است. این علائم به شما کمک می‌کنند تا قطعات و اتصالات مختلف را در نقشه‌ها شناسایی کنید.

این نمادها معمولاً در نقشه‌های الکتریکی خودرو استفاده می‌شوند و به شما کمک می‌کنند تا مسیرهای الکتریکی و قطعات مختلف را شناسایی و بررسی کنید. آشنایی با این نمادها برای فهمیدن و تعمیر نقشه‌های برق خودرو ضروری است.

در نقشه‌خوانی برق خودرو چه مواردی را یاد میگیریم

1. مقدمه‌ای بر سیستم‌های الکتریکی خودرو
   • تاریخچه و توسعه سیستم‌های الکتریکی در خودروها
   • اجزای اصلی سیستم‌های الکتریکی خودرو
   • انواع سیستم‌های الکتریکی (12 ولت، 24 ولت، و غیره)
2. مبانی الکتریسیته و الکترونیک
   • اصول پایه الکتریسیته (ولتاژ، جریان، مقاومت)
   • قوانین اهم و کیرشهف
   • معرفی قطعات الکتریکی (مقاومت، خازن، دیود، ترانزیستور)
3. آشنایی با نمادها و علائم الکتریکی
   • نمادهای استاندارد در نقشه‌های الکتریکی
   • تفاوت‌های بین نمادهای مختلف در نقشه‌های تولیدکنندگان مختلف
4. خواندن نقشه‌های الکتریکی خودرو
   • ساختار و اجزای نقشه‌های الکتریکی
   • شناسایی مسیرها و اتصالات الکتریکی
   • شناسایی و تفسیر بلوک دیاگرام‌ها
5. مدارهای پایه‌ای در خودرو
   • مدار روشنایی (چراغ‌های جلو، عقب، داخلی)
   • مدار استارت و شارژ (باتری، دینام، موتور استارت)
   • مدارهای کنترلی (سوییچ‌ها، رله‌ها، فیوزها)
6. مدارهای پیشرفته و سیستم‌های الکترونیکی
   • سیستم‌های تزریق سوخت الکترونیکی (EFI)
   • سیستم‌های مدیریت موتور (ECU)
   • سیستم‌های ایمنی و راحتی (ABS، ایربگ، تهویه مطبوع)
7. تشخیص و رفع عیب‌های الکتریکی
   • روش‌های عیب‌یابی مدارهای الکتریکی
   • استفاده از مولتی‌متر و ابزارهای اندازه‌گیری
   • شناسایی و رفع مشکلات رایج (اتصال کوتاه، قطعی مدار، اتصالات ضعیف)
8. مطالعه موردی و کار عملی
   • تمرینات عملی روی نقشه‌های واقعی خودرو
   • تجزیه و تحلیل و حل مشکلات الکتریکی در خودروهای نمونه
   • پروژه نهایی: تشخیص و رفع عیب یک سیستم الکتریکی کامل خودرو
9. استفاده از منابع و مراجع فنی
   • استفاده از دفترچه‌های راهنمای تعمیرات و سرویس
   • دسترسی به پایگاه‌های داده آنلاین و نرم‌افزارهای تخصصی
   • استفاده از منابع آموزشی و مقالات علمی

ابزارها و منابع آموزشی

• مولتی‌متر دیجیتال: برای اندازه‌گیری ولتاژ، جریان و مقاومت
• نقشه‌های الکتریکی واقعی: از خودروهای مختلف برای تمرین
• نرم‌افزارهای شبیه‌سازی: برای مدل‌سازی و تمرین مجازی
• کتاب‌ها و مقالات تخصصی: برای مطالعه بیشتر و فهم عمیق‌تر

این سرفصل‌ها به گونه‌ای طراحی شده‌اند که دانشجویان را به تدریج از مفاهیم پایه به مباحث پیشرفته هدایت کنند و مهارت‌های لازم برای تشخیص و رفع مشکلات الکتریکی خودرو را به دست آورند.

اهمیت یادگیری نقشه‌خوانی خودرو چیست؟

یادگیری نقشه‌خوانی خودرو برای تکنسین‌ها، مکانیک‌ها و حتی مالکان خودروها اهمیت زیادی دارد. این مهارت می‌تواند به بهبود نگهداری، تعمیر و بهینه‌سازی سیستم‌های الکتریکی و الکترونیکی خودرو کمک کند. در ادامه، دلایل و مزایای اصلی یادگیری نقشه‌خوانی خودرو آورده شده است:

1. تشخیص و رفع مشکلات الکتریکی

• افزایش دقت در عیب‌یابی: با داشتن دانش نقشه‌خوانی، تکنسین‌ها می‌توانند به سرعت و با دقت بیشتری مشکلات الکتریکی را شناسایی و رفع کنند.
• کاهش زمان تعمیرات: نقشه‌های الکتریکی به تکنسین‌ها کمک می‌کنند تا سریع‌تر به محل مشکل دسترسی پیدا کنند و تعمیرات را انجام دهند.

2. افزایش بهره‌وری و کاهش هزینه‌ها

• کاهش هزینه‌های تعمیرات: با تشخیص دقیق‌تر و سریع‌تر مشکلات، هزینه‌های ناشی از تعمیرات غیرضروری یا تعویض قطعات سالم کاهش می‌یابد.
• بهبود نگهداری پیشگیرانه: آشنایی با نقشه‌های الکتریکی به تکنسین‌ها امکان می‌دهد تا مشکلات احتمالی را پیش‌بینی کنند و از خرابی‌های آینده جلوگیری کنند.

3. افزایش دانش و مهارت حرفه‌ای

• بهبود مهارت‌های حرفه‌ای: یادگیری نقشه‌خوانی خودرو می‌تواند به تکنسین‌ها و مکانیک‌ها کمک کند تا مهارت‌های خود را بهبود بخشند و به عنوان کارشناسان ماهرتر شناخته شوند.
• افزایش فرصت‌های شغلی: داشتن مهارت‌های پیشرفته‌تر در نقشه‌خوانی و تشخیص مشکلات الکتریکی می‌تواند فرصت‌های شغلی بیشتری را برای تکنسین‌ها ایجاد کند.

4. افزایش ایمنی

• کاهش خطرات الکتریکی: فهم نقشه‌های الکتریکی و تشخیص مشکلات می‌تواند از بروز خطرات الکتریکی و آتش‌سوزی جلوگیری کند.
• بهبود ایمنی خودرو: سیستم‌های الکتریکی خودرو به شدت با سیستم‌های ایمنی مانند ترمز ضد قفل (ABS) و کیسه‌های هوا (ایربگ) در ارتباط هستند. یادگیری نقشه‌خوانی به تکنسین‌ها کمک می‌کند تا این سیستم‌ها را به درستی تعمیر و نگهداری کنند.

5. استفاده بهتر از منابع و مراجع فنی

• استفاده مؤثر از دفترچه‌های راهنما: دفترچه‌های راهنمای خودروها حاوی نقشه‌های الکتریکی دقیق هستند که تکنسین‌ها می‌توانند از آنها برای تشخیص و رفع مشکلات استفاده کنند.
• دسترسی به پایگاه‌های داده و نرم‌افزارهای تخصصی: دانش نقشه‌خوانی به تکنسین‌ها امکان می‌دهد تا از منابع آنلاین و نرم‌افزارهای شبیه‌سازی برای بهبود فرآیندهای تشخیص و تعمیر استفاده کنند.

6. بهبود تجربه مالکیت خودرو

• افزایش آگاهی مالکان: مالکان خودروها نیز با یادگیری نقشه‌خوانی می‌توانند مشکلات ساده‌تر را خودشان تشخیص دهند و در صورت نیاز با دانش بیشتری با تکنسین‌ها مشورت کنند.
• نگهداری بهتر خودرو: مالکان می‌توانند از این مهارت برای نگهداری بهتر از خودرو و پیشگیری از خرابی‌های ناگهانی استفاده کنند.

7. بهبود تطبیق‌پذیری با تکنولوژی‌های جدید

• پیشرفت‌های فناوری: خودروهای امروزی دارای سیستم‌های الکترونیکی پیچیده‌تری هستند. یادگیری نقشه‌خوانی به تکنسین‌ها کمک می‌کند تا با این فناوری‌های جدید هماهنگ شوند و به روز باقی بمانند.
• تشخیص و رفع عیب سیستم‌های پیشرفته: سیستم‌هایی مانند سیستم‌های کمک راننده پیشرفته (ADAS) و سیستم‌های هیبریدی و الکتریکی نیاز به دانش عمیق‌تری از نقشه‌های الکتریکی دارند.

نتیجه‌گیری

یادگیری نقشه‌خوانی خودرو یکی از مهارت‌های اساسی برای تکنسین‌ها و مکانیک‌ها است که نه تنها کارایی و دقت آنها را در تشخیص و رفع مشکلات الکتریکی خودرو افزایش می‌دهد، بلکه می‌تواند به بهبود ایمنی، کاهش هزینه‌ها و بهبود تجربه مالکیت خودرو نیز کمک کند. این مهارت با پیشرفت فناوری‌های خودرویی نیز اهمیت بیشتری پیدا می‌کند و به تکنسین‌ها امکان می‌دهد تا با تغییرات سریع در صنعت خودرو هماهنگ شوند.

دوره نقشه خوانی برق خودرو برای چه کسانی مناسب است؟

دوره نقشه‌خوانی برق خودرو برای افراد و گروه‌های مختلفی مناسب است که با سیستم‌های الکتریکی و الکترونیکی خودروها سر و کار دارند. در ادامه به تفصیل، گروه‌های مختلفی که می‌توانند از این دوره بهره‌مند شوند، آمده است:

1. تکنسین‌ها و مکانیک‌های خودرو

• تکنسین‌های خودرو: این دوره به تکنسین‌ها کمک می‌کند تا مهارت‌های خود را در تشخیص و رفع مشکلات الکتریکی خودروها بهبود بخشند و به عنوان کارشناسان ماهرتر در این حوزه شناخته شوند.
• مکانیک‌های عمومی: مکانیک‌هایی که با انواع تعمیرات خودرو سر و کار دارند، با یادگیری نقشه‌خوانی برق خودرو می‌توانند خدمات بهتری ارائه دهند و مشکلات پیچیده‌تر را حل کنند.

2. دانشجویان و کارآموزان رشته‌های مرتبط

• دانشجویان مهندسی خودرو: دانشجویان این رشته با یادگیری نقشه‌خوانی برق خودرو می‌توانند دانش تئوری خود را به مهارت‌های عملی تبدیل کنند.
• کارآموزان مراکز فنی و حرفه‌ای: افرادی که در دوره‌های فنی و حرفه‌ای شرکت می‌کنند، با یادگیری نقشه‌خوانی می‌توانند آمادگی بهتری برای ورود به بازار کار داشته باشند.

3. کارکنان و متخصصان در صنعت خودروسازی

• مهندسان طراحی و توسعه: مهندسانی که در زمینه طراحی و توسعه سیستم‌های الکتریکی خودروها فعالیت می‌کنند، با فهم نقشه‌های برق خودرو می‌توانند بهتر سیستم‌های جدید را طراحی و بهینه‌سازی کنند.
• متخصصان کنترل کیفیت: این افراد می‌توانند با دانش نقشه‌خوانی برق خودرو، کنترل کیفیت بهتری بر روی سیستم‌های الکتریکی خودروها اعمال کنند.

4. مالکان و علاقه‌مندان به خودرو

• مالکان خودروها: مالکان خودروها می‌توانند با یادگیری اصول نقشه‌خوانی، مشکلات ساده‌تر الکتریکی خودروهای خود را تشخیص و رفع کنند و در صورت نیاز با دانش بیشتری با تکنسین‌ها مشورت کنند.
• علاقه‌مندان به خودروهای کلاسیک و تیونینگ: افرادی که به تعمیر و بهینه‌سازی خودروهای کلاسیک و سفارشی علاقه دارند، می‌توانند با دانش نقشه‌خوانی برق خودرو، کارهای پیشرفته‌تری روی خودروهای خود انجام دهند.

5. مربیان و معلمان فنی و حرفه‌ای

• مربیان آموزشی: افرادی که دوره‌های آموزشی فنی و حرفه‌ای را تدریس می‌کنند، با یادگیری نقشه‌خوانی برق خودرو می‌توانند مهارت‌های بهتری به دانشجویان خود منتقل کنند.

6. تکنسین‌های سیستم‌های پیشرفته خودرو

• تکنسین‌های سیستم‌های ADAS: سیستم‌های کمک راننده پیشرفته نیاز به دانش عمیقی از نقشه‌های الکتریکی دارند. این تکنسین‌ها با یادگیری نقشه‌خوانی می‌توانند بهتر این سیستم‌ها را تشخیص و تعمیر کنند.
• تکنسین‌های خودروهای هیبریدی و الکتریکی: با پیشرفت فناوری خودروهای هیبریدی و الکتریکی، تکنسین‌هایی که در این حوزه کار می‌کنند نیاز به دانش دقیق‌تری از نقشه‌های الکتریکی دارند.

7. مدیران و صاحبان کارگاه‌های تعمیراتی

• مدیران کارگاه‌ها: با درک بهتر از نقشه‌خوانی برق خودرو، مدیران کارگاه‌های تعمیراتی می‌توانند بهتر فرآیندهای تعمیر و نگهداری را مدیریت کنند و به بهبود کیفیت خدمات کمک کنند.

دوره نقشه‌خوانی برق خودرو برای تکنسین‌ها، مکانیک‌ها، دانشجویان، مهندسان، مالکان خودرو، مربیان فنی و حرفه‌ای و حتی علاقه‌مندان به خودروهای کلاسیک و تیونینگ مناسب است. این دوره به بهبود مهارت‌ها، افزایش کارایی و دقت در تشخیص و رفع مشکلات الکتریکی، و در نهایت بهبود تجربه مالکیت و نگهداری خودرو کمک می‌کند.

یادگیری نقشه‌خوانی برق خودرو می‌تواند چالش‌های زیادی را برای افراد به همراه داشته باشد. در زیر تعدادی از سوالات متداول در زمینه نقشه‌خوانی برق خودرو آورده شده است که ممکن است برای بسیاری از افراد مطرح شود:

سوالات متداول نقشه‌خوانی برق خودرو

نتیجه‌گیری

یادگیری نقشه‌خوانی برق خودرو می‌تواند به شما کمک کند تا مشکلات الکتریکی را به طور دقیق‌تر تشخیص دهید و رفع کنید. پاسخ به سوالات متداول در این زمینه می‌تواند به شما کمک کند تا با چالش‌های موجود بهتر مقابله کنید و مهارت‌های خود را بهبود بخشید.
