آموزش لوله کشی رادیاتور

آموزش لوله کشی رادیاتور به طور اصولی

آموزش لوله کشی رادیاتور به شما کمک می‌کند تا بتوانید در این زمینه به مهارت کافی دست پیدا کنید.  لوله‌کشی رادیاتور یکی از موارد کلیدی در سیستم گرمایشی ساختمان است. ابتدا لازم است که طراحی سیستم لوله‌کشی براساس محل قرارگیری رادیاتورها و منبع گرمایشی انجام شود.

برای این کار، ترسیم نقشه‌ای دقیق از مسیر لوله‌‌ها ضروری است تا هم اندازه‌گیری‌ها دقیق باشد و هم از بی‌نظمی و دور زدگی‌های غیرضروری در لوله‌کشی جلوگیری شود. استفاده از لوله‌‌های با کیفیت و متناسب با فشار و دمای سیستم نیز باید مدنظر باشد، زیرا این عامل مستقیماً بر کارکرد و طول عمر سیستم تأثیر می‌گذارد.

خوشبختانه این موارد در آموزش لوله کشی ساختمان به خوبی بررسی می‌شود.

پس از آماده‌سازی لوله‌ها و نصب رادیاتورها در آموزش لوله کشی رادیاتور، باید مطمئن شوید که سیستم پر از آب است و هواگیری به درستی انجام شده تا از کارکرد صحیح رادیاتورها اطمینان حاصل شود. هواگیری به معنای خارج کردن هوای محبوس داخل رادیاتور است که می‌تواند به صورت دستی یا با استفاده از شیرهای خودکار صورت بگیرد.

همچنین، باید دقت داشت که فشار سیستم متناسب با مشخصات فنی پیش‌بینی‌شده برای رادیاتورها و لوله‌کشی باشد. بررسی دوره‌ای عملکرد سیستم به شناسایی به موقع نشتی‌ها و مشکلات احتمالی کمک کرده و به حفظ بازدهی گرمایشی کمک می‌کند که در آموزش تاسیسات درباره آن بحث می‌شود.

آموزش لوله کشی شوفاژ از کف

آموزش لوله کشی رادیاتور و شوفاژ از کف به دقت و مهارت بالایی نیاز دارد. در ابتدا باید طراحی دقیق از مسیرهای لوله‌کشی بر روی زمین اجرا شود تا از بهینه‌ترین مسیر لوله‌ها اطمینان حاصل شود. استفاده از عایق مخصوص کف به منظور جلوگیری از اتلاف حرارت الزامی است.

لوله‌های پلی‌اتیلن معمولاً به دلیل انعطاف‌پذیری و مقاومت در برابر حرارت برای این کار استفاده می‌شوند. همچنین، کنترل کننده‌های دما باید در مکان‌های استراتژیک نصب شوند تا توزیع گرما به طور مؤثری انجام گیرد.

پس از نصب لوله‌ها و اتصال آن‌ها به منبع گرمایشی بر اساس آموزش لوله کشی رادیاتور، باید اطمینان حاصل شود همه اتصالات بدون نشتی و محکم هستند. سیستم باید کاملاً با آب پر شده و از هوا پاک شود تا یک دوره كامل گرمایشی بدون حضور هوا داشته باشیم.

این کار به حفظ راندمان گرمایشی کمک کرده و عملکرد سیستم را بهبود می‌بخشد. مراقبت‌های دوره‌ای و بازرسی منظم، طول عمر و کارایی سیستم شوفاژ از کف را تضمین می‌کنند.

“کارآفرینان آینده، امروز در دارالفنون آموزش می‌بینند.”

آموزش لوله کشی رادیاتور با برگشت معکوس

لوله‌کشی رادیاتور با برگشت معکوس که به آن سیستم دو لوله‌ای هم گفته می‌شود، شیوه‌ای است که در آن آب گرم و بازگشت آن به‌طور جداگانه و از دو مسیر مختلف حرکت می‌کنند. در این سیستم، منفذ ورودی آب گرم و خروجی آب خنک را در دو طرف متضاد رادیاتور قرار می‌دهند.

این ترتیب باعث می‌شود آب گرم در تمام سطوح رادیاتور به‌طور یکنواخت پخش شده و به انتقال حداکثری حرارت کمک کند. همواره باید در این بخش از آموزش لوله کشی رادیاتور از نصب صحیح شیرهای ورودی و بازگشت با توجه به جهت جریان آب اطمینان حاصل شود.

برای عملکرد بهینه، طرح لوله‌کشی باید به گونه‌ای باشد که مسیر بازگشت آب خنک کوتاه‌تر از مسیر ورودی آب گرم باشد. این کار افت فشار در سیستم را کاهش داده و مصرف انرژی را نیز بهبود می‌بخشد. هواگیری منظم رادیاتورها برای از بین بردن هرگونه هوای محبوس شده‌ای که می‌تواند به کارکرد سیستم لطمه بزند، حیاتی است.

تعمیر و نگهداری پیشگیرانه و بررسی‌های منظم به شناسایی و رفع مشکلات احتمالی کمک کرده و طول عمر سیستم گرمایشی را افزایش می‌دهند. از همین رو باید در آموزش لوله کشی رادیاتور به این موارد هم توجه داشته باشید.

لوله کشی رادیاتور با لوله سفید

استفاده از لوله‌های سفید در لوله‌کشی رادیاتور علاوه بر جنبه‌های زیبایی‌شناختی، می‌تواند به دلیل مطابقت بیشتر با دکوراسیون داخلی محبوبیت داشته باشد. برای نصب لوله‌ها را باید به دقت از مبدأ گرمایش مرکزی تا نقطه ورود به رادیاتور هدایت کرد.

مهم است که از لوله‌های با کیفیت و مقاوم در برابر حرارت بالا استفاده شود تا علاوه بر حفظ ظاهر، کارایی سیستم تضمین شود. باید توجه داشت تا در زمان نصب اتصالات به خوبی مهر و موم شوند تا از هرگونه نشتی جلوگیری شود. خوشبختانه آموزش لوله کشی رادیاتور همه این موارد را به خوبی پوشش خواهد داد.

هنگام اجرای لوله‌کشی سفید رنگ، مسیرهای لوله را باید به گونه‌ای طراحی کرد که هم از لحاظ فنی کارآمد باشد و هم به لحاظ ظاهری مناسب و هماهنگ با دیگر عناصر فضا باشد. پس از نصب رادیاتورها، باید یک هواگیری دقیق انجام دهید تا از بروز حباب‌های هوا که می‌تواند به کاهش کارایی سیستم منجر شود، جلوگیری شود.

چک کردن فشار سیستم و تنظیم آن بر اساس توصیه‌های سازنده نیز برای کارکرد بهتر لازم خواهد بود.

آموزش لوله کشی رادیاتور به صورت روکار

نصب روکار لوله‌کشی رادیاتور انتخابی است برای زمان‌هایی که لوله‌کشی توکار امکان‌پذیر نباشد یا برای صرفه‌جویی در هزینه و زمان ترجیح داده شود. در این روش از آموزش لوله کشی رادیاتور، لوله‌ها به صورت آشکار بر روی دیوارها نصب می‌شوند.

مهم است که از لوله‌‌های با روکش مناسب استفاده شود تا هم از لحاظ عملکردی مقاومت لازم را داشته باشند و هم از لحاظ بصری با فضای داخلی همخوانی داشته باشند. لوله‌ها باید با استفاده از بست‌های مناسب به دیوار محکم شوند تا از ایمنی و استحکام کافی برخوردار باشند.

در طراحی نصب روکار، باید دقت کافی در مسیریابی لوله‌ها صورت گیرد تا حداقل دخالت را در فضای اتاق داشته باشند و کارکرد رادیاتورها بهینه باشد.

توجه به جزییاتی مانند جهت گیری لوله‌ها و شیوه‌ اتصال روکار مهم است و باید با کیفیت انجام گیرد تا از نشتی و خرابی‌های احتمالی جلوگیری شود. پس از نصب کامل سیستم، هواگیری رادیاتورها باید به دقت بر اساس آموزش لوله کشی رادیاتور انجام گیرد و سیستم به صورت دوره‌ای برای بررسی عملکرد و شناسایی ایرادات احتمالی کنترل شود.

نحوه لوله کشی رادیاتور قرنیزی

لوله‌کشی رادیاتور قرنیزی روشی منحصربه‌فرد برای پنهان‌سازی لوله‌های رادیاتور است که در آن لوله‌ها درون یا پشت قرنیزها نصب می‌شوند که موجب می‌شود ظاهری آراسته و بدون لوله دیده‌شده به فضا بخشند.

در این روش، مهم است که قرنیزهای استفاده‌شده، از نوعی باشند که فضای کافی برای عبور لوله‌ها و جریان هوا را داشته باشند تا به خنک‌سازی لوله‌ها و کارکرد بهینه سیستم گرمایشی کمک کنند. این نوع لوله‌کشی باید به دست متخصص و با توجه به آموزش لوله کشی رادیاتور انجام شود تا از دقت و کیفیت اتصالات و جریان مناسب گرما اطمینان حاصل شود.

برای نصب رادیاتور قرنیزی، باید از ابزارهای مناسب برای برش و نصب قرنیز استفاده کرد. اندازه‌گیری‌ها باید دقیق باشند تا محل‌های عبور لوله مطابقت کامل با سیستم‌های گرمایشی داشته باشند.

همچنین، توجه به جزئیاتی نظیر هواگیری دقیق و بررسی مداوم فشار سیستم حائز اهمیت است تا از کارکرد مطلوب و دوام بالای سیستم گرمایشی اطمینان حاصل شود. تنظیم فشار و دمای سیستم با دقت می‌تواند به حفظ کارایی و کاهش خطر نشتی یا آسیب به لوله‌ها کمک کند که در آموزش لوله کشی رادیاتور به آن پرداخته می‌شود.

آموزش لوله کشی رادیاتور پنلی

لوله‌کشی رادیاتور پنلی باید با دقت و توجه به جزئیات انجام شود تا از کارایی بالای سیستم گرمایشی اطمینان حاصل شود. در ابتدا، مکان‌های نصب رادیاتورهای پنلی باید بر اساس میزان گرما نیاز و محل مناسب در اتاق انتخاب شوند.

لوله‌های تغذیه‌کننده می‌توانند از کف، دیوار یا سقف به رادیاتور وصل شوند، و باید هنگام نصب، فاصله صحیح از دیوار، کف و پنجره‌ها رعایت شود. استفاده از لوله‌های مقاوم در برابر فشار و دما و اتصالات باکیفیت، برای جلوگیری از نشتی و خوردگی اهمیت دارند که در آموزش لوله کشی رادیاتور بررسی می‌شوند.

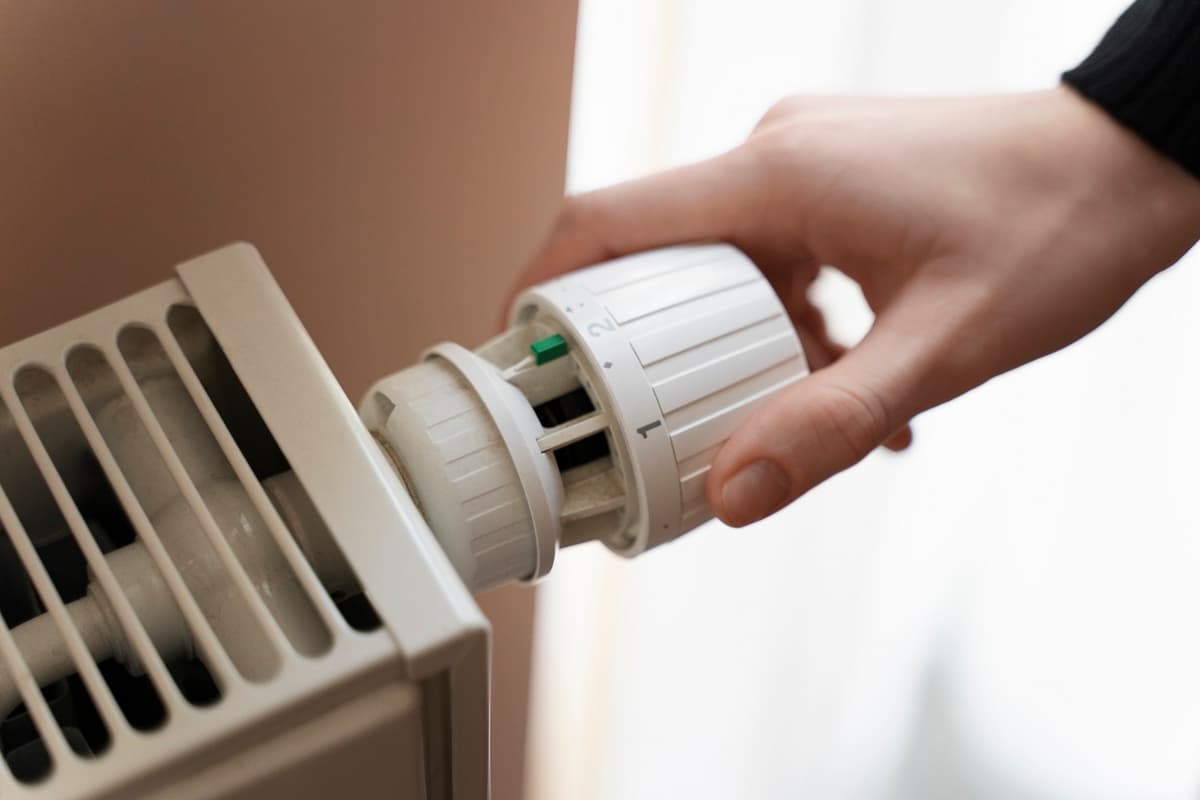

نصب رادیاتورهای پنلی باید همراه با شیرهای ترموستاتیک انجام شود تا کنترل دما به صورت دقیق صورت پذیرد. پس از نصب کامل رادیاتورها، یک دور سیستم باید با آب پر شود و هواگیری انجام گیرد تا تمامی هوای محبوس‌شده خارج و از کارایی مناسب رادیاتورها اطمینان حاصل شود.

بررسی دوره‌ای نقاط اتصال به منظور جلوگیری از فرسایش و نشتی، و تنظیمات منظم ترموستات هم بخشی از عملیات نگهداری سیستم برای حفظ کارکرد مطلوب آن است که در آموزش لوله کشی رادیاتور مورد بررسی قرار می‌گیرد.

نحوه لوله کشی رادیاتور از سقف

لوله‌کشی رادیاتور از سقف ممکن است به دلیل محدودیت‌های معماری یا ترجیحات طراحی انتخاب شود. در آموزش لوله کشی رادیاتور با این روش، لوله‌های گرمایشی باید به طور محتاطانه و با آگاهی کامل از وزن و تحمل سازه سقف نصب شوند.

نقشه لوله‌کشی باید با دقت تهیه شود تا تضمین کند لوله‌ها در مسیر مناسب بدون اختلال در چیدمان داخلی اتاق قرار می‌گیرند. استفاده از لوله‌های مخفی در ساختار سقفی می‌تواند به حفظ زیبایی داخلی کمک کند، در حالی که به انتقال گرما به فضای زیرین از طریق رادیاتورها امکان می‌دهد.

در زمان نصب لوله‌ها از سقف، جنس و مشخصات لوله‌ها از اهمیت بالایی برخوردار هستند تا تحمل فشار و دمای آب گرم را داشته باشند. لوله‌ها باید با استفاده از بست‌ها و حمایت‌های مناسب به ساختار سقف متصل شوند تا ایمنی لازم را فراهم کنند.

عملیات نصب باید توسط فرد متخصصی انجام گیرد تا اطمینان حاصل شود که هم حرارت به طور کارآمد در اتاق توزیع می‌شود و هم که زیرساخت‌ها دچار آسیب نمی‌شوند. در پایان، نیاز است که سیستم به طور کامل هواگیری شده و برای اطمینان از نبود نشتی، تست فشار انجام پذیرد.

لوله کشی پنج لایه رادیاتور

لوله‌کشی پنج لایه برای رادیاتورها، از پیشرفت‌های نوین در صنعت لوله‌کشی به شمار می‌آید و از ترکیب پلیمر و آلومینیوم ساخته می‌شود که به آن خصوصیاتی مانند انعطاف‌پذیری بالا، مقاومت در برابر خوردگی و گستره دمایی وسیع را می‌بخشد.

این مزایا باعث می‌شوند که استفاده از لوله‌کشی پنج لایه برای رادیاتورها به گزینه‌ای محبوب در بین مصرف‌کنندگان تبدیل شود. علاوه بر این، این نوع لوله به دلیل سطح صاف و بدون درز خود، اصطکاک کمتری با آب گرمی که از درون آن‌ها عبور می‌کند ایجاد خواهد کرد که این امر می‌تواند به بهبود کارایی سیستم گرمایش کمک کند. از همین رو باید آموزش لوله کشی رادیاتور در این بخش را جدی بگیرید.

نصب این لوله‌ها به دقت و تخصص فنی نیاز دارد، زیرا باید بطور مؤثر با دستگاه‌های گرمایش و پمپ‌های سیرکولاسیون هماهنگ شوند. اتصالات لوله‌کشی پنج لایه باید با عایق‌بندی مناسب و به‌کارگیری فیتینگ‌های مخصوص این لوله‌ها پیاده‌سازی شوند تا از نشتی و افت فشار جلوگیری شود.

لوله‌ها باید به گونه‌ای مسیریابی شوند تا هوا به راحتی از سیستم خارج شود و نیاز به هواگیری کمتری داشته باشیم. همچنین باید مطمئن شوید که سیستم به طور منظم بر اساس آموزش لوله کشی رادیاتور بازبینی می‌شود تا از عملکرد بهینه رادیاتورها اطمینان حاصل شود.

انواع سیستم لوله کشی رادیاتور

انتخاب سیستم لوله‌کشی رادیاتور از اهمیت ویژه‌ای برخوردار است زیرا بر کارایی کلی سیستم گرمایشی تأثیر می‌گذارد. یک سیستم لوله‌کشی مناسب می‌تواند به کاهش مصرف انرژی، افزایش راحتی حرارتی در خانه و کاهش هزینه‌های نگهداری کمک کند.

همچنین، نوع لوله‌کشی تعیین می‌کند که چگونه حرارت در سراسر بنا توزیع می‌شود و بر پایداری و طول عمر سیستم تأثیر می‌گذارد. هر سیستم لوله‌کشی مزایا و معایب خاص خود را دارد و باید متناسب با نیازهای فردی و مشخصات ملک انتخاب شود. برخی از مهم‌ترین سیستم‌های لوله‌کشی رادیاتور شامل موارد زیر خواهد بود که در آموزش لوله کشی رادیاتور بیان می‌شود.

• سیستم لوله‌کشی تک لوله‎‌ای (Single Pipe)
• سیستم لوله‌کشی دو لوله‌ای (Two Pipe)
• سیستم لوله‌کشی لوپی یا حلقوی (Loop System)
• سیستم لوله‌کشی ترکیبی (Combination System)
• سیستم لوله‌کشی مونوفلو یا دیوآرتر (Monoflow or Diverter System)
• سیستم لوله‌کشی آب گرم زمینی (Underfloor Heating)
• سیستم لوله‌کشی بالانسینگ (Balancing System)
• سیستم لوله‌کشی پرتوی (Radiant System)
• سیستم لوله‌کشی مرکزی (Central Heating System)
• سیستم لوله‌کشی زون بندی شده (Zoned System)
• سیستم لوله‌کشی پنج لایه (Five-Layer Pipe System)

سیستم لوله کشی	مشخصات
سیستم لوله‌کشی تک لوله‎‌ای (Single Pipe)	طراحی ساده و نصب آسان اقتصادی برای ساختمان‌های کوچک افت گرمایی ممکن است در رادیاتورهای دورتر رخ دهد
سیستم لوله‌کشی دو لوله‌ای (Two Pipe)	انعطاف‌پذیری بالا در طراحی توزیع یکنواخت حرارت هزینه نصب بیشتر از سیستم تک لوله
سیستم لوله‌کشی لوپی یا حلقوی (Loop System)	یکپارچگی خوب و کمینه کردن اتلاف حرارت دشواری در تعادل و بالانس آب گرم مناسب برای مناطق با اختلاف دماهای کم
سیستم لوله‌کشی ترکیبی (Combination System)	اجرای هم‌زمان دو سیستم مختلف مناسب برای ساختمان‌های با بخش‌های مختلف پیچیدگی بیشتر در نصب و نگهداری
سیستم لوله‌کشی مونوفلو یا دیوآرتر (Monoflow or Diverter System)	توزیع متوازن حرارت در تمام رادیاتور‌ها مناسب برای ساختمان‌های با طراحی پیچیده نیاز به دقت بالا در طراحی و نصب
سیستم لوله‌کشی آب گرم زمینی (Underfloor Heating)	توزیع حرارت از کف، افزایش راحتی هزینه نصب بیشتر و دشواری در تعمیر عدم نیاز به رادیاتورهای دیواری
سیستم لوله‌کشی بالانسینگ (Balancing System)	کنترل دقیق جریان آب گرم برای توزیع بهینه حرارت نیاز به تنظیم دقیق شیرهای بالانسینگ بهبود کارایی سیستم و کاهش مصرف انرژی
سیستم لوله‌کشی پرتوی (Radiant System)	گرمایش از بخش‌هایی مانند پانل‌های دیواری ایجاد گرمای ملایم و طبیعی نصب پیچیده‌تر و هزینه‌بر

نحوه لوله کشی کلکتوری رادیاتور

سیستم لوله‌کشی کلکتوری در رادیاتورها به شیوه‌ای است که از یک کلکتور مرکزی برای توزیع آب داغ به رادیاتورهای گوناگون استفاده می‌کند. در این روش، از کلکتوری به‌عنوان نقطه تقسیم کننده جریان آب استفاده می‌شود، بدین ترتیب که آب گرم ورودی از منبع حرارت مرکزی به کلکتور رسیده و از آنجا به رادیاتورهای مختلف هدایت می‌شود.

نقطه قوت این سیستم در امکان سیستم‌بندی مستقل و تنظیم جداگانه هر رادیاتور است، که این امکان فراهم می‌کند تا بر اساس نیاز هر اتاق، دمای مشخصی را اعمال کنیم. این سیستم برای ساختمان‌های با چندین اتاق که نیازمند کنترل دمای متفاوت هستند ایده‌آل است و در آموزش لوله کشی رادیاتور مورد بحث قرار می‌گیرد.

برای اجرای سیستم کلکتوری در آموزش لوله کشی رادیاتور، نیاز است تا مسیرهای لوله کشی با دقت محاسبه شوند تا اطمینان حاصل شود که آب با فشار و دمای یکسان به تمامی رادیاتورها می‌رسد. به‌کارگیری لوله‌های با کیفیت و عایق‌بندی مناسب در کاهش اتلاف حرارت و کارآیی بیشتر سیستم نقش مهمی دارد.

علاوه بر این، شیرهای تنظیم‌کننده فشار و دریچه‌های هواگیری باید در نقاط کلیدی سیستم نصب شوند تا از هواگیری دقیق و عملکرد بی‌نقص تجهیزات اطمینان حاصل شود. به‌ویژه در بخش‌هایی که لوله‌ها بالاتر از کلکتور قرار می‌گیرند، چنین اقداماتی برای جلوگیری از تشکیل حباب‌های هوا و افت فشار ضروری است.

لوله کشی رفت و برگشت رادیاتور

لوله‌کشی رفت و برگشت رادیاتور یکی از روش‌های متداول برای توزیع حرارت در یک سیستم گرمایش مرکزی است. در این شیوه، هر رادیاتور از طریق دو لوله به سیستم متصل می‌شود؛ یک لوله برای ورود آب گرم و دیگری برای خروج آب خنک‌تر.

این کار به گونه‌ای انجام می‌شود که آب گرم از منبع حرارت مرکزی به رادیاتور اول وارد و پس از عبور از آن به رادیاتور بعدی هدایت می‌شود و این روند تا رادیاتور آخر ادامه می‌یابد. با استفاده از این روش، حرارت به صورت یکنواخت تر توزیع می‌شود و از افت فشار ناشی از طول لوله‌کشی پیشگیری می‌شود.

هنگام نصب بر اساس آموزش لوله کشی رادیاتور، باید اطمینان حاصل کنید که ابعاد و جنس لوله‌ها مناسب با حجم و دمای آب گرم مورد نیاز سیستم گرمایشی است. اتصالات باید به‌نحوی باشند که اجازه هواگیری مؤثر و بازدید و نگهداری آسان را بدهند.

در نظر گرفتن فاصله مناسب بین رادیاتورها و استفاده از دریچه‌های هواگیری خودکار و شیرهای ترموستاتیک می‌تواند به بهینه‌سازی توزیع حرارت و صرفه‌جویی در مصرف انرژی کمک کند. مراقبت از جزئیات و نصب دقیق سیستم می‌تواند تأثیر به‌سزایی در کارایی و طول عمر سیستم گرمایش داشته باشد.

سخن پایانی

آموزش لوله کشی رادیاتور بسیار حیاتی است چرا که نصب صحیح سیستم گرمایش مرکزی نقش مهمی در کارایی انرژی و آسایش خانگی دارد. دانش فنی و دقت در نصب می‌تواند به افزایش بهره‌وری حرارتی و کاهش هزینه‌های مصرفی کمک کند. مهم است که تکنیک‌های لوله‌کشی را از منابع معتبر یاد بگیریم و به اصول استاندارد عمل کنیم.

همچنین استفاده از ابزار مناسب و متریال مرغوب و همواره رعایت ایمنی حین کار ضروری است. خوشبختانه در آموزشگاه فنی حرفه ای دارالفنون بهترین آموزش لوله کشی رادیاتور در اختیار شما قرار می‌گیرد تا به یک شغل مناسب دست پیدا کنید. شما می‌توانید برای اطلاع از شرایط با کارشناسان دارالفنون تماس بگیرید.
