آموزش لوله کشی و برق ساختمان؛ لوله گذاری از کف و سیم کشی
لولهکشی برق ساختمان یکی از مهم‌ترین مراحل اجرای تاسیسات الکتریکی است که تاثیر مستقیمی بر ایمنی، نظم و عملکرد صحیح سیستم برق دارد. در این مرحله، مسیر عبور سیمها و کابلهای برق مشخص شده و با استفاده از لولههای مناسب، از سیمها در برابر آسیب‌های احتمالی مانند رطوبت، ضربه و فرسودگی محافظت میشود.
اجرای صحیح لولهکشی برق نیاز به شناخت انواع لولهها، روش‌های اجرای لولهکشی، استانداردهای مربوط به فاصله و مسیر لولهها و همچنین ابزارهای مورد نیاز دارد. اگر این مرحله به شکل غیراصولی انجام شود، علاوه بر کاهش ایمنی ساختمان، تعمیر یا تغییر سیمکشی در آینده نیز می‌تواند زمان‌بر و پرهزینه باشد.
در این مقاله از دارالفنون، آموزش جامع لولهکشی برق ساختمان را بررسی می‌کنیم و با مراحل اجرای آن، انواع لولههای برق، مهم‌ترین استانداردها و ابزارهای مورد نیاز آشنا می‌شویم.
پس اگر قصد دارید اصول لولهکشی برق ساختمان را یاد بگیرید یا مهارت خود را در این زمینه افزایش دهید، تا پایان این مطلب و سری هم به دوره آموزش برق ساختمان بزنید.
انواع لوله کشی برق ساختمان
لولههای برق ساختمان با توجه به جنس و ویژگی‌هایشان در بخش‌های مختلف مورد استفاده قرار میگیرند. انتخاب نوع مناسب لوله به شرایط محیط، نوع سیمکشی و محل اجرای پروژه بستگی دارد. مهم‌ترین انواع لوله برق ساختمان عبارت‌اند از:
نوع لوله | ویژگی‌ها و کاربرد |
|---|---|
لوله برق فولادی | مقاومت مناسب در برابر ضربه و گرد و غبار، قابل استفاده در سیمکشی توکار و روکار و مناسب برای محیط‌هایی که به محافظت بیشتری نیاز دارند. |
لوله برق PVC یا پولیکا | وزن کم، نصب آسان، انعطاف‌پذیری مناسب و مقاومت در برابر رطوبت، خوردگی و مواد شیمیایی؛ گزینه‌ای رایج برای محافظت از سیمها و کابل‌ها. |
لوله برق پلیاتیلن | سبک، انعطاف‌پذیر و دارای خاصیت عایقی؛ به دلیل نصب آسان و تنوع ابعاد، در پروژه‌های مختلف برق‌کشی ساختمان کاربرد دارد. |
لوله برق پلیآمید | سبک و انعطاف‌پذیر با دوام مناسب؛ با این حال در برابر حرارت و شعله مقاومت محدودی دارد و باید در محل مناسب استفاده شود. |
البته در کنار جنس لوله، محل اجرای لولهکشی و شرایط ساختمان نیز در انتخاب نوع مناسب آن اهمیت دارد. بنابراین بهتر است پیش از اجرای کار، نوع لوله متناسب با نقشه برق و شرایط پروژه انتخاب شود.
استاندارد لوله کشی برق ساختمان
آگاه نبودن از استانداردهای لولهکشی برق باعث به وجود آمدن مشکلات غیر قابل جبران خواهد شد. در ادامه مهم‌ترین آنها را ذکر کرده‌ایم:
رعایت دقیق اصول لوله‌گذاری و شیارزنی در کنار تفکیک خطوط روشنایی و قدرت، زیربنای ایمنی تاسیسات الکتریکی است. تسلط کامل بر مراحل سیم کشی برق ساختمان و لوله‌گذاری به برق‌کاران این امکان را می‌دهد که لوله‌گذاری‌ها را دقیقاً منطبق با استانداردهای مبحث ۱۳ مقررات ملی اجرا کرده و مانع از آسیب کابل‌ها هنگام سیمکشی شوند.
- کم‌ترین فاصله بین لولههای برق و فاضلاب باید سی سانتی‌متر باشد. در بسیاری از مواقع برقکارها برای لولههای برق رایزن جداگانه قرار نمی‌دهند که این کار بسیار اشتباه است.
- برای برق‌کشی ساختمان‌هایی که سقف آنها با تیرچه و بلوک ساخته شده است، حتما باید لولههای برق‌کشی را در کف طبقه بالا نصب کرد و با استفاده از زانو آن را به طبقه پایین انتقال داد.
- لولههایی که در برق ساختمان استفاده میشوند باید فاصله پانزده سانتی‌متر از یکدیگر داشته باشند.
- قسمت‌هایی از ساختمان دمای بیشتر یا کمتری دارند، بهتر است در این نقاط لولههای برقی به کار برده شود که قابلیت انبساط و انقباض دارند.
- نسبت ﻗﻄﺮ داﺧﻠﻲ ﻟﻮﻟﻪ ﺑﻪ ﻗﻄﺮ سیمها باید حداقل ۱.۳ باشد.
- هرگز از لوله‌بر در لولهکشی برق ساختمان استفاده نکنید.
- برای سیم‌کشی‌هایی که باید در کف ساختمان انجام شوند بهتر است از لولههای فولادی و پلاستیکی استفاده شود.
ابزارهای لازم برای لولهکشی برق ساختمان
برای اجرای اصولی لولهکشی برق ساختمان، ابزارهای مختلفی برای برش، خمکاری، اتصال و نصب لولهها مورد استفاده قرار میگیرند. انتخاب ابزار مناسب باعث میشود مراحل لوله‌گذاری با دقت و سرعت بیشتری انجام شود.
ابزارهای اتصال و نصب لوله
این ابزارها برای اتصال لولهها به یکدیگر، ایجاد انشعاب و ثابت کردن لولهها روی دیوار یا سایر سطوح استفاده میشوند.
ابزار | کاربرد |
|---|---|
بوشن | اتصال دو لوله با قطر یکسان |
زانو | تغییر مسیر و اتصال لولهها، به‌خصوص در لولههای فولادی |
اتصالات دردار | ایجاد انشعاب از مسیر لوله |
جعبه تقسیم | ایجاد و مدیریت انشعاب سیمها |
درپوش | بستن دهانه جعبههای تقسیم و اتصالات |
بست لوله برق | ثابت کردن لولههای برق روکار روی سطح |
ابزارهای خمکاری و کار با لوله
برای شکل دادن، نگه داشتن و باز و بسته کردن لولهها به ابزارهای مخصوص نیاز است.
- گیره لوله‌گیر: برای ثابت نگه داشتن لوله هنگام کار و خمکاری استفاده میشود.
- آچار لوله‌گیر: برای باز و بسته کردن و محکم کردن لولهها کاربرد دارد و در مدل‌های مختلف مانند ۴۵ درجه، ۹۰ درجه، S و کلاغی تولید میشود.
- فنر خم: برای خم کردن لولههای برق و ایجاد مسیرهای مناسب بدون آسیب به لوله استفاده میشود.
- کمان اره و کاتر: برای برش لولهها و آماده‌سازی آنها در اندازه مورد نیاز کاربرد دارند.
ابزارهای سوراخ‌کاری و آماده‌سازی
در برخی مراحل اجرای لولهکشی، ایجاد یا اصلاح سوراخ‌ها نیز ضروری است.
- برقو: برای اصلاح و پرداخت دیواره سوراخ‌های ایجادشده با مته یا سایر ابزارهای سوراخ‌کاری استفاده میشود. برقو در انواع دستی، ماشینی، ثابت و قابل تنظیم وجود دارد.
- تیشه و قلم: برای ایجاد شیار و آماده‌سازی مسیر لولهکشی توکار استفاده میشوند.
- متر: برای اندازه‌گیری دقیق مسیرها و تعیین محل نصب لولهها کاربرد دارد.
علاوه بر موارد بالا، بسته به نوع پروژه ممکن است ابزارهایی مانند هیتر و تجهیزات گرمایشی نیز برای شکل‌دهی یا اجرای برخی لولههای برق مورد نیاز باشند.
اصول و مراحل اجرایی لوله کشی برق ساختمان از کف و دیوار
لولهکشی برق ساختمان از کف و دیوار یکی از مراحل مهم اجرای تأسیسات الکتریکی است که باید بر اساس نقشه برق و با رعایت اصول ایمنی انجام شود. مسیر لولهها باید به شکلی انتخاب شود که علاوه بر محافظت از سیمها و کابل‌ها، دسترسی و تعمیر آنها در آینده نیز امکان‌پذیر باشد.

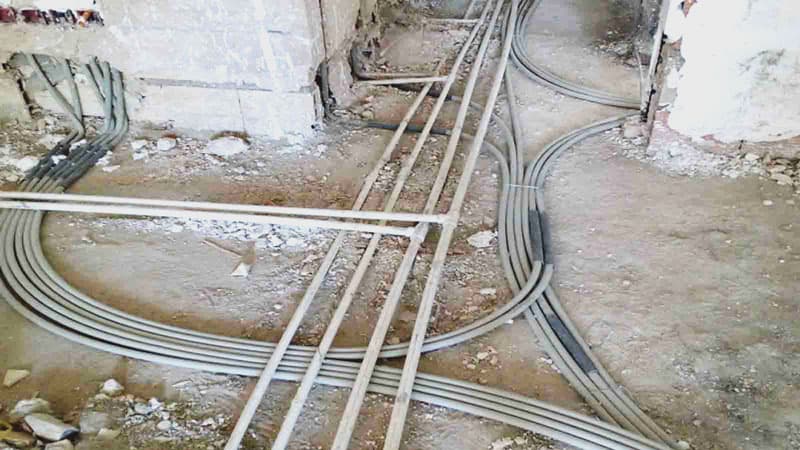

مراحل اجرای لولهکشی برق از کف
لولهکشی برق از کف معمولاً برای انتقال مسیر برق بین بخش‌های مختلف ساختمان و رساندن سیمها به محل پریزها، تجهیزات و سایر نقاط مورد نیاز انجام میشود. مراحل اصلی آن شامل موارد زیر است:
- مشخص کردن مسیر لولهها: ابتدا مسیر عبور لولهها بر اساس نقشه برق ساختمان مشخص میشود.
- آماده‌سازی کف: محل عبور لولهها باید از مصالح اضافی و موانع پاک شود تا لولهها به شکل صحیح قرار بگیرند.
- قرار دادن و اتصال لولهها: لولهها در مسیر مشخص‌شده قرار گرفته و با اتصالات مناسب به یکدیگر متصل میشوند.
- ثابت کردن لولهها: برای جلوگیری از جابه‌جایی لولهها هنگام اجرای کفسازی، آنها باید به شکل مناسب ثابت شوند.
- بررسی مسیر لوله: قبل از پوشاندن لولهها، مسیر و اتصالات بررسی میشوند تا گرفتگی یا آسیب‌دیدگی وجود نداشته باشد.
مراحل اجرای لولهکشی برق از دیوار
اجرای اصولی تاسیسات برودتی و حرارتی نیازمند مدرک معتبر مهارت است؛ برای کسب اطلاعات بیشتر می‌توانید مقاله تخصصی مدرک بین‌المللی نصب کولر گازی و لولهکشی تاسیسات برودتی را مطالعه کرده و از شرایط استعلام رسمی و ترجمه دادگستری مطلع شوید.
اجرای اصولی تاسیسات برودتی و حرارتی نیازمند مدرک معتبر مهارت است؛ برای کسب اطلاعات بیشتر می‌توانید مقاله تخصصی مدرک بین‌المللی نصب کولر گازی و لولهکشی تاسیسات برودتی را مطالعه کرده و از شرایط استعلام رسمی و ترجمه دادگستری مطلع شوید.
در لولهکشی برق از دیوار، مسیر عبور لولهها معمولاً به صورت توکار یا روکار اجرا میشود. در روش توکار ابتدا محل شیارزنی مشخص شده و سپس لولهها داخل مسیر قرار میگیرند.
مراحل کلی اجرای لولهکشی دیوار عبارت‌اند از:
- مشخص کردن محل پریزها، کلیدها، جعبه تقسیم و سایر تجهیزات
- تعیین مسیر مناسب عبور لولهها
- ایجاد شیار در دیوار در صورت اجرای لولهکشی توکار
- قرار دادن و اتصال لولهها
- نصب قوطی کلید و پریز و جعبههای مورد نیاز
- ثابت کردن لولهها و بررسی مسیر آنها
- پوشاندن شیارها پس از اطمینان از صحت اجرای لولهکشی
در تمام مراحل باید از ایجاد خم‌های شدید، مسیرهای غیرضروری و آسیب به لولهها جلوگیری شود. همچنین انتخاب نوع و قطر لوله باید متناسب با تعداد و نوع سیمها و شرایط محل اجرا باشد تا سیمکشی در مراحل بعدی بدون مشکل انجام شود.
مقایسه لوله PVC سخت با خرطومی نسوز و کاربرد هر کدام در تاسیسات
لوله PVC سخت و لوله خرطومی نسوز هر دو برای محافظت از سیمها و کابلهای برق استفاده میشوند، اما از نظر ساختار، انعطاف‌پذیری و محل استفاده تفاوت دارند. انتخاب بین این دو نوع لوله باید بر اساس شرایط پروژه و مسیر عبور سیمها انجام شود.
ویژگی | لوله PVC سخت | لوله خرطومی نسوز |
|---|---|---|
ساختار | سخت و دارای شکل ثابت | انعطاف‌پذیر و قابل خم شدن |
نصب | نیازمند اتصالات و خمکاری مناسب | نصب آسان‌تر در مسیرهای پیچیده |
مقاومت مکانیکی | مقاومت مناسب در برابر ضربه و فشار | مقاومت مناسب، اما وابسته به نوع و کیفیت لوله |
انعطاف‌پذیری | کم | بالا |
کاربرد | مسیرهای مستقیم و منظم در تأسیسات | مسیرهای پرپیچ‌وخم و محل‌هایی که تغییر مسیر بیشتری دارند |
مزیت اصلی | استحکام و نظم بیشتر در اجرای مسیر | انعطاف‌پذیری و سهولت عبور در مسیرهای مختلف |
لوله PVC سخت چه کاربردی دارد؟
لوله PVC سخت بیشتر در مسیرهایی استفاده میشود که مسیر لولهکشی مشخص و نسبتاً مستقیم است. این لوله به دلیل ساختار محکم، سیمها و کابل‌ها را در برابر آسیب‌های محیطی محافظت می‌کند و برای اجرای مرتب تأسیسات گزینه مناسبی است.
خرطومی نسوز چه کاربردی دارد؟
لوله خرطومی نسوز به دلیل انعطاف‌پذیری بالا برای مسیرهایی مناسب است که نیاز به تغییر جهت یا عبور از بخش‌های مختلف تأسیسات وجود دارد. این نوع لوله می‌تواند اجرای سیمکشی را در فضاهای محدود و مسیرهای پیچیده ساده‌تر کند.
در نهایت، نمی‌توان یکی از این دو لوله را برای تمام پروژه‌ها گزینه بهتر دانست. PVC سخت برای مسیرهای منظم و نیازمند استحکام بیشتر و خرطومی نسوز برای مسیرهای منعطف و پیچیده کاربرد بیشتری دارد. انتخاب نهایی نیز باید با توجه به شرایط محیط، نوع سیمکشی و استانداردهای اجرای تأسیسات انجام شود.
شیارزنی، خط تراز و قوطی گذاری استاندارد کلید و پریزها
در اجرای لولهکشی برق توکار، ابتدا مسیر عبور لولهها با استفاده از خط تراز مشخص میشود تا کلیدها و پریزها در ارتفاع و موقعیت مناسب قرار بگیرند. سپس با شیارزنی، مسیر لازم برای قرارگیری لولهها و قوطیها در دیوار ایجاد میشود.
در مرحله بعد، قوطی کلید و پریز در محل مشخص‌شده نصب و تراز میشود. قوطیها باید کاملا هم‌سطح و بدون انحراف قرار بگیرند تا در زمان نصب کلید و پریز، ظاهر کار منظم باشد و تجهیزات به‌درستی روی دیوار قرار بگیرند.
سیمکشی، فنرزنی و سربندی مدارها و سیستم ارتینگ ساختمان
توصیه فنی سربندی مدارها: در زمان لوله‌گذاری و سربندی سرخط‌های روشنایی محوطه و نما، انتخاب مناسب از بین انواع فتوسل (نظیر فتوسل‌های معمولی ۳ سیمه، ۴ سیمه یا مدل‌های تابلویی نجومی) باعث افزایش طول عمر تجهیزات روشنایی میشود.
پس از اتمام لولهکشی، نوبت به فنرزنی و عبور دادن سیمها از داخل لولهها می‌رسد. سیمها باید متناسب با نوع مدار و محل استفاده انتخاب شده و بدون آسیب‌دیدگی داخل لوله قرار بگیرند.
در مرحله سربندی مدارها، سیمهای مربوط به کلیدها، پریزها و تجهیزات مختلف به شکل صحیح به یکدیگر و تجهیزات مربوطه متصل میشوند. همچنین سیستم ارتینگ ساختمان برای ایجاد مسیر ایمن در برابر جریان‌های نشتی اجرا میشود. رعایت اصول فنی در این مراحل اهمیت زیادی دارد، زیرا اجرای نادرست می‌تواند باعث اختلال در عملکرد مدار و کاهش ایمنی ساختمان شود.
جدول عیب‌یابی و تست نشتی جریان با مولتی‌متر و میگر
پس از اجرای سیمکشی، تست مدارها برای اطمینان از صحت اتصالات و نبود مشکل در عایق سیمها انجام میشود. مولتی‌متر برای بررسی پیوستگی و اندازه‌گیری پارامترهای الکتریکی کاربرد دارد و میگر برای بررسی مقاومت عایقی سیمها و کابل‌ها استفاده میشود.
مشکل احتمالی | نشانه | روش بررسی |
|---|---|---|
قطعی سیم | عدم عبور جریان یا کار نکردن مدار | بررسی پیوستگی سیم با مولتی‌متر |
اتصال کوتاه | قطع شدن فیوز یا عملکرد غیرعادی مدار | بررسی اتصالات و تست مدار |
ضعف عایق | نشتی جریان یا افت مقاومت عایقی | تست عایق با میگر |
اتصال نامناسب | گرم شدن یا عملکرد نادرست تجهیزات | بررسی اتصالات و سربندی |
نکته: تست مدارهای برق باید توسط فرد متخصص و با رعایت کامل اصول ایمنی انجام شود؛ اندازه‌گیری مقاومت عایقی نیز باید در شرایط مناسب و مطابق دستورالعمل تجهیزات انجام گیرد.
ضوابط نشریه ۱۱۰ و استانداردهای نظام مهندسی در لوله‌گذاری برق
اجرای لوله‌گذاری برق ساختمان باید مطابق ضوابط فنی و مقررات مربوط به تأسیسات برقی انجام شود. در این ضوابط مواردی مانند مسیر و نحوه نصب لولهها، فاصله مناسب از سایر تأسیسات، انتخاب نوع و قطر لوله، حفاظت سیمها و کابل‌ها و نحوه اجرای سیستم ارت مورد توجه قرار میگیرد.
رعایت این الزامات باعث میشود لولهکشی برق علاوه بر عملکرد مناسب، ایمنی لازم را نیز داشته باشد و در مراحل بازرسی و تأیید تأسیسات ساختمان با مشکل مواجه نشود.
جمع‌بندی
لولهکشی برق ساختمان یکی از مراحل مهم در اجرای تأسیسات الکتریکی است که باید با دقت و مطابق اصول فنی انجام شود. از انتخاب نوع لوله و مشخص کردن مسیر گرفته تا شیارزنی، قوطی‌گذاری، فنرزنی و سیمکشی، هر مرحله روی ایمنی و عملکرد نهایی سیستم برق تأثیر دارد.
با یادگیری مراحل لوله کشی برق ساختمان و آشنایی با طریقه لوله کشی برق ساختمان می‌توان مسیرهای مناسب برای عبور سیمها و کابل‌ها را مشخص کرد. افرادی که به این حوزه علاقه‌مند هستند نیز می‌توانند با استفاده از منابع آموزش برق ساختمان رایگان و آموزش سیم کشی ساختمان رایگان، اصول اولیه کار را یاد بگیرند و سپس مهارت‌های تخصصی‌تری کسب کنند.
در این مقاله تلاش کردیم آموزش لوله کشی برق ساختمان، انواع لولهها، ابزارهای مورد نیاز، لوله کشی برق ساختمان از کف و دیوار و همچنین مراحل برق کشی ساختمان را بررسی کنیم. اگر به دنبال آموزش لوله کشی ساختمان رایگان هستید، آشنایی با اصول صحیح اجرا می‌تواند نقطه شروع مناسبی برای ورود به حوزه برق ساختمان و برقکاری باشد.
علاوه بر لوله‌گذاری توکار پی‌وی‌سی و خرطومی، در بسیاری از پروژه‌ها بستر عبور کابل‌ها به صورت روکار طراحی میشود. برای درک بهتر این روش، بررسی اینکه ترانکینگ چیست و چگونه می‌توان مکانیزم‌های پریز و کلید را مستقیماً روی بستر روکار نصب نمود، از مباحث اصلی تاسیسات است.
آموزش تخصصی و عملی در دارالفنون ری
یادگیری اصولی، تست عملی و تسلط بر استانداردهای این حوزه نیازمند آموزش کارگاهی روی تجهیزات واقعی است. با ثبت‌نام در دوره آموزش جامع دارالفنون آموزشگاه دارالفنون ری، زیر نظر اساتید باسابقه مهارت‌آموزی کنید.
سوالات متداول
لوله کشی برق ساختمان چیست؟
لولهکشی برق فرآیندی است که در آن لولههای مناسب برای محافظت و عبور سیمها و کابلهای برق در مسیرهای مشخص ساختمان نصب میشوند.
لوله کشی برق ساختمان از کف چگونه انجام میشود؟
در این روش ابتدا مسیر لولهها بر اساس نقشه مشخص شده و سپس لولهها در کف قرار میگیرند، به یکدیگر متصل و پیش از کفسازی از نظر سلامت مسیر بررسی میشوند.
برای لوله کشی برق از چه لولههایی استفاده میشود؟
لولههای فولادی، PVC، پلیاتیلن و پلیآمید از انواع لولههای مورد استفاده در لوله کشی برق هستند و انتخاب آنها به شرایط پروژه و محل نصب بستگی دارد.
آموزش لوله کشی فولادی برق دارالفنون شامل چه مواردی است؟
در آموزش لوله کشی فولادی برق در مجموعه دارالفنون نحوه برش، خمکاری، اتصال و نصب لولههای فولادی و همچنین اصول ایجاد مسیر مناسب برای سیمها آموزش داده میشود.
مراحل سیم کشی ساختمان بعد از لولهکشی چیست؟
پس از اجرای لولهها، فنرزنی انجام شده و سیمهای مربوط به مدارهای مختلف از داخل لوله عبور داده میشوند. سپس اتصالات و سربندی مدارها انجام میگیرد.
مراحل برقکاری ساختمان شامل چه بخشهایی است؟
مراحل برقکاری ساختمان شامل اجرای مسیرها و لولهها، نصب قوطیها و جعبههای تقسیم، سیمکشی، نصب تجهیزات و در نهایت تست مدارها و بررسی سیستم ارت است.
