اصطلاحات رایج در برق

در این مقاله اصطلاحات رایج که در برق استفاده می شود را شرح خواهیم داد. این اصطلاحات شامل مواردی هستند که ممکن است در دوره آموزش برق ساختمان و یا آموزش برق صنعتی با آن ها به دفعات مواجه شده و آن ها را بشنوید. با ما در مجتمع آموزشی فنی و حرفه ای دارالفنون همراه باشید، تا با اصطلاحات رایج در رشته برق و الکترونیک آشنا شوید.

اصطلاحات رایج در برق

ct

چون جریان خطوط زیاد می باشد و نمی توان مستقیما آن را اندازه گرفت، با استفاده از این دستگاه از جریان نمونه برداری میکنند.

این دستگاه به صورت سری در مدار قرار می گیرد. همچنین برای ایزوله شدن شبکه های فشار قوی از سیستم های اندازه گیری و حفاظت از این وسیله استفاده می شود.

cvt

به موازات برقگیر این دستگاه نصب می گردد و علت استفاده آن برای سد کننده فرکانس 50 هرتز برای سیستم مخابراتی و اندازه گیری ولتاژ و محافظت برای رله ها مورد استفاده قرار می گیرد و فرق آن با pt این است که پی تی فقط برای اندازه گیری و حفاظت مورد استفاده قرار می گیرد.

Pt

چون ولتاژ خطوط زیاد می باشد و نمی توان مستقیما آن را اندازه گرفت با استفاده ازاین دستگاه از ولتاژ نمونه برداری میکنند.

این دستگاه به صورت موازی در مدار قرار می گیرد. همچنین برای حفاظتی که نیاز به نمونه ولتاژ مانند رله های ولتاژی، رله های اندر ولتاژ،  آور ولتاژ و رله دیستانس دارد استفاده می شود.

رله Ref

راین رله مشابه رله دیفرانسیل می باشد و برای اتصالیهای فاز با زمین در داخل ترانس به کار می رود و به طور جداگانه در دو طرف ترانس نصب می شود.

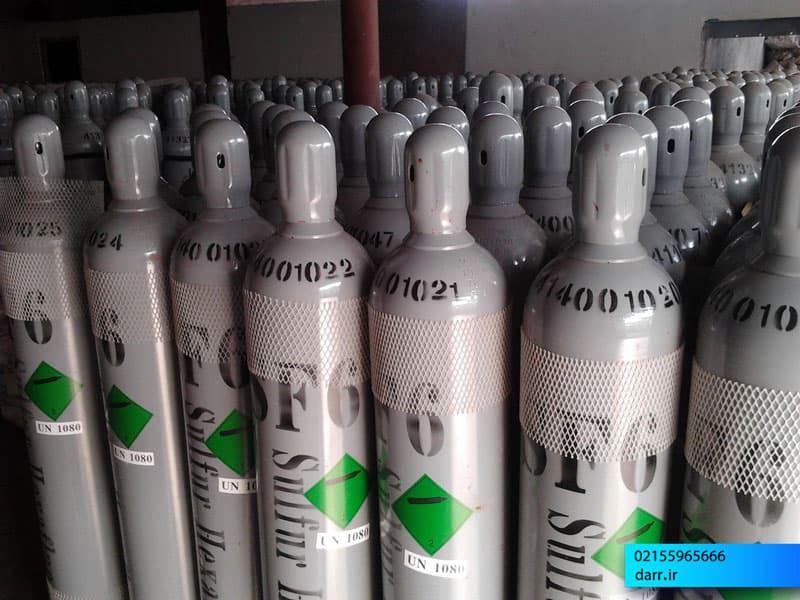

Sf6

کلیدی که در آن برای خاموش کردن جرقه ناشی از قطع و وصل، از گاز خاموش کننده ای استفاده می شود که آن گاز sf6 نامیده می شود.

V.a

برای نشان دادن قدرت ترانس از واحد ولت آمپر استفاده می شود.(توان ظاهری)

v.a.r

واحد اندازه گیری توان راکتیو می باشد.

استراکچر

استراکچر پایه های فلزی که نگهدارنده تجهیزات در پست می باشند.

آلارم

به محض عملکرد رله یا به وجود آمدن شرایط غیر عادی در مدار این دستگاه با به صدا در آوردن آژیر اپراتور را از وجود شرایط غیر عادی مطلع می کند.

اونت رکوردر

دستگاهی است که وقایع وحادثه ها را در پستها ثبت می کند.

اینکامینگ

ورودی ترانس می باشد.(خروجی اصلی ترانس که کلیه فیدرهای خروجی از آن تغذیه می شوند).

اینتر لاک

برای جلوگیری از مانور اشتباه معمولا بین یونرها و بریکر چفت و بست مکانیکی یا الکتریکی قرار می گیرد که از آن به عنوان اینترلاک نام برده می شود.

اینورتر

این دستگاه ولتاژ مستقیم را به متناوب تبدیل می کند. مورد استفاده آن برای مصارف اضطراری و پر اهمیت در پست می باشد.

باطری

به مجموعه ای از سلول ها که در آنها فعل و انفعالات الکترو شیمیایی قابل رفت و برگشت صورت می گیرد باطری می گویند.

در باطری هر سلول متشکل از صفحات مثبت و منفی و ماده ای بنام الکترولیت است که محلول آن از 8 قسمت آب و 3 قسمت اسید سولفوریک غلیظ تشکیل شده است.

باطری خانه

محل قرار گرفتن باطری در پست را باطریخانه گویند.

برقگیر

به منظور حفاظت از شبکه در مقابل اضافه ولتاژها و تخلیه آنها به زمین از برق گیر استفاده می شود.

اضافه ولتاژ هایی که در شبکه ایجاد می شوند یا ناشی از عوامل خارجی نظیر ساعقه بوده ویا ناشی از اختلالات داخلی سیستم نظیر– قطع ناگهان بار-. سوئیچینگ- اتصال کوتاه، عدم تنظیم ریگلاتوری ولتاژ و… می باشد.

برقگیر در ابتدای پست و طرفین ترانس و در شبکه توزیع در ابتدای خط و در مسیر خط نصب می شود.

بریکر

کلید قدرتی است که در موقع لزوم جریان عادی شبکه و در موقع خطا جریان اتصال کوتاه وجریان زمین را سریع قطع نماید.

این کلید قطع جریان را در یک فضای عایق انجام می دهد، بنابراین این کلید میتواند در زیر بار قطع کند.

کپسول اطفاء حریق

کپسول هایی که در پست نصب گردیده و در داخل آن مواد خاموش کننده آتش مانند پودر و گاز می باشد و برای خاموش کردن انواع آتش از آن استفاده می شود.

بی سیم

بی سیم دستگاهی که برای ارتباطات صوتی استفاده می شود.

پارالل کردن ترانس یا ژنراتور

یعنی موازی کردن دو ترانس فورماتور یا دو ژنراتور با هم که هدف از پارالل کردن بالا بردن ضریب اطمینان شبکه و تعدیل بار بین خطوط و ترانس ها وژنراتورها و استفاده مناسب از قدرت و ظرفیت تجهیزات می باشد.

پست

محلی که در آنجا تبدیل ولتاژ انجام گرفته یا کلید زنی صورت می پذیرد.

پلاک ترانس

پلاکی است که بر روی ترانس نصب می شود و اطلاعاتی را در مورد ترانس از قبیل ضریب قدرت سیم بندی ترانس، سال ساخت کشور سازنده، ولتاژ، جریان نامی و…را نشان می دهد.

تپ چنجر

وسیله ای است که با تغییر دادن سبب تغییر ولتاژ خروجی ترانس می گردد. این وسیله بیشتر در طرف فشار قوی ترانس نصب می شود.

ترانس مصرف داخلی

برای مصرف داخلی پست(روشنایی، شارژر، تغذیه رله ها وتجهیزات ارتباطات راه دوراز این ترانس) استفاده می شود.
