کنترل کننده های برنامه پذير یا PLC که با نام LOGIC CONTROLLER نیز شناخته می شود، یک سیستم کنترل کامپیوتری صنعتی است که بطور مداوم وضعیت دستگاه های ورودی را کنترل می کند و بر اساس یک برنامه سفارشی برای کنترل وضعیت دستگاه های خروجی تصمیم می گیرد.

چنانچه بحث استفاده از این قطعه در میان باشد می توان گفت: “استفاده از کنترل کننده های برنامه پذير تقریباً عملکرد هر خط تولید، دستگاه یا فرایند را افزایش خواهد داد. با این حال، بزرگترین فایده استفاده از PLC امکان تغییر و تکرار عملیات یا پردازش در حین جمع آوری و برقراری اطلاعات حیاتی است.”

یکی دیگر از مزیت های سیستم PLC ، ماژولار بودن آن است. یعنی شما می توانید انواع دستگاههای ورودی و خروجی را متناسب با برنامه خود ترکیب کرده و با نیاز خود مطابقت دهید.

تاریخچه PLC ها

اولین کنترل کننده های منطقی قابل برنامه ریزی (کنترل کننده های برنامه پذير) توسط Modicon به عنوان یک یک جایگزین برای رله ها طراحی و ساخته شد:

  • این کنترلرها نیاز به تنظیم مجدد و افزودن سخت افزار اضافی برای ایجاد هر منطق جدید را از بین بردند.
  • سیستم جدید ضمن کاهش فضایی که منطق را در خود جای داده بود، کارایی کنترل ها را به طرز چشمگیری افزایش داد.
  • اولین PLC یعنی مدل 084، توسط دیک مورلی در سال 1969 اختراع شد.
  • اولین PLC موفق تجاری یعنی 184، در سال 1973 معرفی شد و توسط مایکل گرینبرگ طراحی شد.

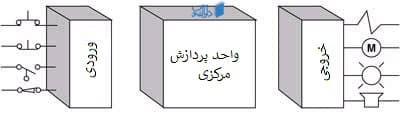

نمای شماتیک بخش های تشکیل دهنده یک plc

در داخل یک PLC چه  چیزی است؟

این قطعه از سه بخش کلی تشکیل شده است. واحد پردازش مرکزی یا CPU ، حاوی یک برنامه داخلی است که به سایر اجزای PLC می گوید که چگونه عملکردهای زیر را انجام دهد:

  • اجرا ی دستورالعمل های کنترل موجود در برنامه های کاربر:
    • این برنامه در حافظه “nonvolatile” ذخیره شده است، به این معنی که در صورت حذف برق، این برنامه از بین نمی رود.
  • برقراری ارتباط با سایر دستگاه ها شامل دستگاههای I / O، دستگاههای برنامه نویسی، شبکه ها و حتی PLC های دیگر
  • انجام فعالیت هایی مانند ارتباطات ، تشخیص داخلی و غیره

PLC چگونه کار می کند؟

چهار مرحله اساسی در عملکرد همه PLC ها وجود دارد. اسکن ورودی، اسکن برنامه، اسکن خروجی و خانه داری (حذف داده های زائد و نگهداری از داده های واجب) . این مراحل در یک کنترل کننده های برنامه پذير به طور مداوم در یک حلقه تکرار شونده انجام می شوند.

الگوی کارکرد یک plc

چهار مرحله در عملیات PLC

  1. اسکن ورودی
    • وضعیت کلیه دستگاههای ورودی که به PLC وصل شده اند را تشخیص می دهد
  2. اسکن برنامه
    • منطق برنامه ایجاد شده توسط کاربر را اجرا می کند
  3. اسکن خروجی
    • تمام دستگاههای خروجی که به PLC متصل هستند انرژی یا غیر فعال می کند.
  4. خانه داری
    • این مرحله شامل ارتباطات با پایانه های برنامه نویسی است ، تشخیص داخلی و غیره …

از چه زبان برنامه نویسی برای PLC استفاده می شود؟

گرچه از زبان های مختلفی برای برنامه ریزی PLC استفاده می شود، می توان از Ladder Logic به عنوان رایج ترین زبان برنامه نویسی آن یاد کرد. این زبان ها گستردگی بسیاری داشته و هریک نیز مزایا و معایب خود را دارند.

وسایل ورودی و خروجی سازگار با کنترل کننده های برنامه پذير

برخی از وسایل ورودی و خروجی که قابلیت کارکردن با plc  را دارند، شامل موارد زیر هستند:

وسایل ورودی

  • سوئیچ ها و دکمه های فشاری
  • دستگاه های سنجش
    • سوئیچ های محدود
    • سنسورهای فوتوالکتریک
    • سنسورهای مجاورت
  • سنسورهای وضعیت
  • رمزگذار
    • کلید فشار
    • سوئیچ های سطح
    • سوئیچ دما
    • کلیدهای خلاء
    • کلیدهای شناور

وسایل خروجی

  • دریچه ها
  • استارت موتور
  • سولنوئیدها
  • محرک
  • شاخ و هشدار
  • چراغ های پشته
  • رله های کنترل
  • شمارنده / توتالایزر
  • پمپ
  • چاپگر
  • دمنده ها

در انتخاب یک کنترل کننده برنامه پذيرچه چیزی را باید در نظر بگیریم؟

امروزه رنج گسترده ای از سیستم های PLC در بازار وجود دارند. در هنگام انتخاب یک کنترل کننده قابل برنامه ریزی باید به غیر از هزینه، نیازهای خود را نیز بسنجید. نکاتی که باید برای خرید یک کنترلر برنامه پذیر در نظر بگیرید شامل موارد زیر است:

  • آیا سیستم از ولتاژ AC تغذیه می شود یا DC؟
  • آیا PLC از حافظه کافی برای اجرای مورد نظر برخوردار است؟
  • آیا سیستم به اندازه کافی سریع اجرا می شود تا نیازهای برنامه من را برآورده کند؟
  • برای برنامه ریزی PLC از چه نوع نرم افزاری استفاده می شود؟
  • آیا PLC قادر به کنترل تعداد ورودی ها و خروجی های مورد نیاز برنامه من خواهد بود؟
  • در صورت نیاز شما ، آیا PLC می تواند ورودی ها و خروجی های آنالوگ را کنترل کند ، یا شاید ترکیبی از ورودی ها و خروجی های آنالوگ و گسسته باشد؟
  • چگونه می توانم با PLC خود ارتباط برقرار کنم؟
  • آیا به اتصال به شبکه نیاز دارم و آیا می توان آن را به PLC اضافه کرد؟
  • آیا سیستم در یک مکان و به صورت مجتمع قرار می گیرد یا در قسمت های مختلف محیط کاری پخش می شود؟

مطلبی که در مورد PLC خواندید، ممکن است در مواردی هرچند اندک برای شرکت کنندگان در دوره تخصصی برق صنعتی کارآمد باشد. این مطلب از وب سایت انگلیسی زبان AMCI به فارسی ترجمه شده است.
