کار سنسور میل سوپاپ چیست و چه وظیفه‌ای دارد؟ علائم خرابی و تست
سنسور میل سوپاپ در قسمت انتهای میل سوپاپ و در مقابل یک زائده دایره ای شکل قراردارد ( که این زائده ۱۸۰ درجه برجسته و ۱۸۰ درجه تو رفته)
این سنسور شامل یک المنت سنسو رهاد و یک قطعه نیمه هادی می باشد که جریان ار آن عبور می کند.

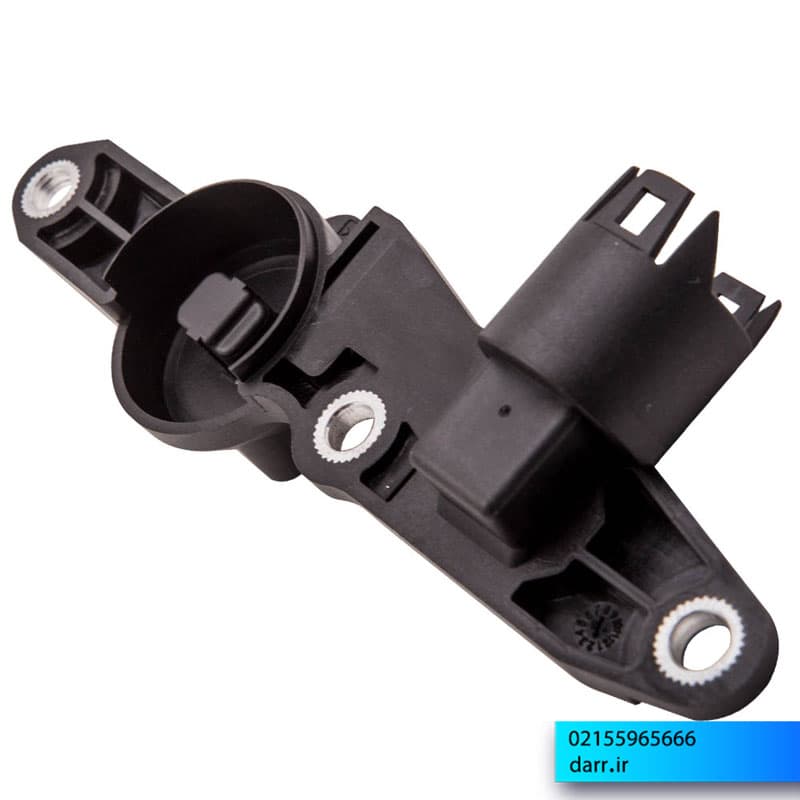

مهم ترین وظایف سنسور میل سوپاپ
مهم ترین وظایف سنسور میل سوپاپ عبارت است از :
- تفکیک موقعیت سیلندر یک در نقطه مرگ بالا نسبت به موقعیت اعلام شده توسط سنسور دور موتور
- کوئل و انژکتور ها را کنترل میکند تا در مد ترتیبی عمل کنند
- مقدار آوانس جرقه را برای جلوگیری از پدیده ضربه یا کوبش کنترل می کند.
- شناسایی سیلندر ها برای جرقه و پاشش در مرحله های مختلف
- احتراق ناقص را مشخص می کند.
ساختار داخلی سنسور موقعیت میل سوپاپ
سنسور میل سوپاپ شامل یک المنت سنسو رهاد و یک قطعه نیمه هادی می باشد که جریان از آن عبور می کند.
مدار الکتریکی سنسور موقعیت میل سوپاپ دارای یک سوکت سه پایه می باشد.
پایه ۱ تغذیه ولتاژ ۱۲ ولت یا ۵ ولت مثبت
پایه ۲ ارسال سیگنال با دامنه مربعی شکل ( برای شناسایی سیلندر ها)
پایه ۳ سیم اتصال بدنه
تعمیرات مرتبط با این سنسور خودرو را می توانید در سرفصل های آموزش برق خودرو بیاموزید.
شرح کار سنسور موقعیت میل سوپاپ
این سنسور با اثر الکتریکی مغناطیسی هال کار می کند. بدین ترتیب که جریان در داخل این سنسور توسط یک میدان مغناطیسی منحرف می شود و ولتاژ دو سر سنسور تغییر و باعث ایجاد پالس های مربعی شکل می گردد. هر گاه بر آمدگی انتهای میل سوپاپ از جلوی این سنسور عبور کند به علت ولتاژ منفی سطح فاز میدان تغییر کرده و سیگنال ارسال شده به (ECU) صفر می شود. همچنین در زمانی که بر آمدگی میل سوپاپ روبروی سنسور قرارندارد سیگنال ارسالی ۱۲ ولت مثبت می باشد.
ایسیو موتور با تلفیق دیتای دریافتی از حسگرهای دور موتور، موقعیت میل سوپاپ و عملکرد ناک سنسور در کنترل احتراق، زاویه آوانس جرقه را کالیبره میکند.
عیب یابی سنسور موقعیت میل سوپاپ
در صورت خرابی این سنسور ، خودرو ریتارد کار می کند. لازم به ذکر است که این سنسور در خودرو های با انژکتور ترتیبی استفاده می شود. و در صورت خرابی این سنسور پاشش سوخت از حالت ترتیبی به حالت پاشش سوخت نیمه ترتیبی تبدیل می شود و مصرف سوخت بالا می رود.
برای دیدن دوره آموزش تعمیر خودرو به سایت مجتمع فنی و حرفه ای دارالفنون ری مراجعه فرمایید.
سوالات متداول
وظیفه اصلی سنسور میل سوپاپ در موتور خودرو چیست؟
سنسور موقعیت میلسوپاپ (CMP Sensor) موقعیت دقیق پیستون سیلندر یک را در نقطه مرگ بالا تفکیک کرده و زمان دقیق باز شدن سوپاپ هوا و پاشش سوخت در انژکتورها را به صورت ترتیبی و هماهنگ با سنسور دور موتور به ECU گزارش میدهد.
شایعترین علائم خرابی سنسور میل سوپاپ چیست؟
مهمترین علائم خرابی این سنسور شامل روشن شدن چراغ چک، تاخیر در استارت اولیه، ریپ زدن و افت شتاب خودرو در دورهای بالا، افزایش مصرف بنزین، بوی خامسوزی از اگزوز و در مواردی خاموش شدن موتور پس از داغ شدن است.
آیا با خرابی سنسور میل سوپاپ ماشین روشن میشود؟
بله، در اکثر خودروها با خرابی سنسور میلسوپاپ، ایسیو به حالت پاشش نیمهترتیبی یا همزمان (Limp Mode) سوئیچ کرده و خودرو با استارت طولانیتر روشن میشود، اما شتاب افت کرده و مصرف سوخت بالا میرود.
چگونه سنسور موقعیت میل سوپاپ را با اهم‌متر و مولتی‌متر تست کنیم؟
برای تست، ابتدا با سوئیچ باز ولتاژ پایه تغذیه (۱۲V یا ۵V) و اتصال بدنه را با ولت‌متر بسنجید. در سنسورهای مغناطیسی مقاومت اهمی دو پایه سنسور باید بین ۲۰۰ تا ۱۰۰۰ اهم باشد و در حین استارت پالس سیگنال بین ۰ و ۱۲ ولت نوسان کند.
