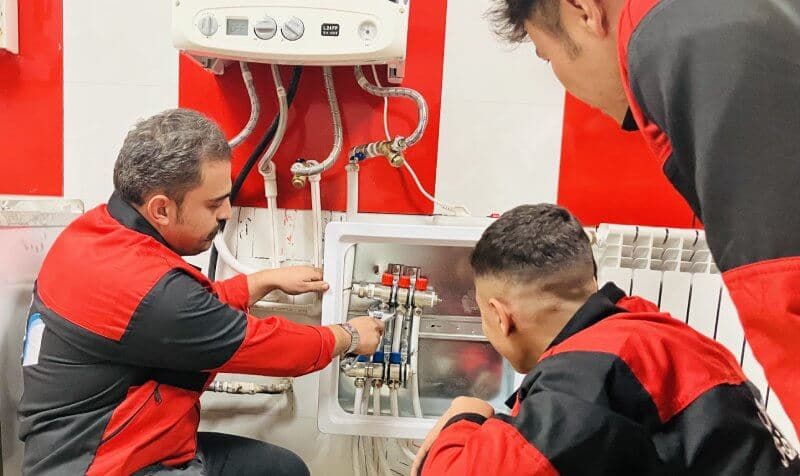

آموزش نصب کلکتور و نصب اتصالات تبدیلی

darr collector installation tutorial

آموزش نصب کلکتور , و نصب اتصالات تبدیلی یکی از مواردیست که به شما در دپارتمان آموزش تاسیسات و آموزش لوله کشی ساختمان آموزشگاه فنی و حرفه ای دارالفنون آموزش خواهیم داد.

darr collector installation tutorial

کلکتور یک قطعه لوله ای است که برای توزیع سیال به چندین خروجی استفاده می شود. اتصالات تبدیلی قطعاتی هستند که برای اتصال دو لوله با قطر یا جنس متفاوت استفاده می شوند. کلکتورها و اتصالات تبدیلی در طیف گسترده ای از کاربردها، از جمله آبرسانی، فاضلاب، گازرسانی و کشاورزی، استفاده می شوند.

انواع کلکتور و اتصالات تبدیلی

کلکتورها و اتصالات تبدیلی بر اساس نوع اتصال، به دو دسته کلی تقسیم می شوند:

کلکتورها و اتصالات تبدیلی رزوه ای: این کلکتورها و اتصالات تبدیلی با استفاده از رزوه به لوله ها متصل می شوند.

کلکتورها و اتصالات تبدیلی جوشی: این کلکتورها و اتصالات تبدیلی با استفاده از جوش به لوله ها متصل می شوند.

آموزش نصب کلکتور و نصب اتصالات تبدیلی توسط چه کسانی انجام میشود؟

نصب کلکتور و اتصالات تبدیلی باید توسط افراد متخصص انجام شود.ما به  شما این تخصص را با آموزش دوره های عملی یاد میدهیم.روش نصب کلکتور و اتصالات تبدیلی به نوع و کاربرد آن بستگی دارد.

مراحل نصب کلکتور واتصالات تبدیلی رزوه ای

آموزش نصب کلکتور

برای نصب کلکتور واتصالات تبدیلی رزوه ای، مراحل زیر را دنبال کنید:

محل نصب کلکتور واتصالات تبدیلی را مشخص کنید.

لوله ها را به محل نصب کلکتور و اتصالات تبدیلی برسانید.

رزوه های لوله ها را تمیز کنید.

کلکتور واتصالات تبدیلی را به لوله ها وصل کنید.

با استفاده از آچار، کلکتور واتصالات تبدیلی را محکم کنید.

مراحل نصب کلکتور واتصالات تبدیلی جوشی

برای نصب کلکتور و اتصالات تبدیلی جوشی، مراحل زیر را دنبال کنید:

محل نصب کلکتور واتصالات تبدیلی را مشخص کنید.

لوله ها را به محل نصب کلکتور واتصالات تبدیلی برسانید.

کلکتور واتصالات تبدیلی را به لوله ها وصل کنید.

با استفاده از دستگاه جوش، کلکتور واتصالات تبدیلی را به لوله ها جوش دهید.

نکات ایمنی هنگام نصب کلکتور و اتصالات تبدیلی

قبل از شروع کار، اطمینان حاصل کنید که سیستم لوله کشی خاموش است.

از ابزار مناسب برای نصب کلکتور و اتصالات تبدیلی استفاده کنید.

هنگام جوشکاری، از عینک ایمنی و سایر تجهیزات حفاظتی استفاده کنید.

آموزش نصب کلکتور

کلکتور خودرو

کلکتور هوا در خودرو

کلکتور هوا در خودرو قطعه‌ای است که وظیفه انتقال هوا از ورودی هوا به سیلندرها را بر عهده دارد. این قطعه در قسمت جلوی موتور قرار دارد و به مانیفولد هوا متصل می‌شود.کلکتور خودرو یکی از زیر مجموعه های آموزش نصب کلکتور , و نصب کلیه اتصالات تبدیلی در آموزشگاه دارالفنون میباشد.

انواع کلکتور هوا

کلکتورها بر اساس شکل، جنس و نحوه اتصال به مانیفولد هوا به انواع مختلفی تقسیم می‌شوند.

شکل کلکتور هوا

بر اساس شکل، کلکتورها به دو نوع کلکتور گرد و کلکتور صاف تقسیم می‌شوند.

کلکتور گرد: این نوع کلکتور دارای شکلی گرد است و هوا را به صورت یکنواخت به سیلندرها منتقل می‌کند.

کلکتور صاف: این نوع کلکتور دارای شکلی صاف است و هوا را به صورت نامتقارن به سیلندرها منتقل می‌کند.

جنس کلکتور هوا

بر اساس جنس، کلکتورها به دو نوع کلکتور آلومینیومی و کلکتور آهنی تقسیم می‌شوند.

کلکتور آلومینیومی: این نوع کلکتور وزن سبکی دارد و از مقاومت بالایی در برابر خوردگی برخوردار است.

کلکتور آهنی: این نوع کلکتور وزن بیشتری نسبت به کلکتور آلومینیومی دارد و از مقاومت کمتری در برابر خوردگی برخوردار است.

نحوه اتصال کلکتور هوا به مانیفولد هوا

بر اساس نحوه اتصال به مانیفولد هوا ، کلکتورها به دو نوع کلکتور رزوه‌ای و کلکتور جوشی تقسیم می‌شوند.

کلکتور رزوه‌ای: این نوع کلکتور با استفاده از رزوه به مانیفولد هوا متصل می‌شود.

کلکتور جوشی: این نوع کلکتور با استفاده از جوش به مانیفولد هوا متصل می‌شود.

وظیفه کلکتور هوا

وظیفه اصلی کلکتور هوا انتقال هوا از ورودی هوا به سیلندرها است. هوا از طریق ورودی هوا وارد موتور می‌شود و سپس توسط مانیفولد هوا به کلکتور هوا منتقل می‌شود. کلکتور هوا هوا را به صورت یکنواخت یا نامتقارن به سیلندرها منتقل می‌کند.

علائم خرابی کلکتور هوا

در صورت خرابی کلکتور هوا، علائم زیر مشاهده می‌شود:

کاهش قدرت موتور ، افزایش مصرف سوخت ، خاموش شدن ناگهانی موتور ، روشن شدن چراغ چک موتور

تعمیر و نگهداری کلکتور هوا

برای تعمیر و نگهداری کلکتور هوا، باید موارد زیر را انجام دهید:

به صورت دوره‌ای، کلکتور هوا را از نظر وجود ترک و آسیب بررسی کنید.

در صورت مشاهده ترک یا آسیب در کلکتور هوا، آن را تعویض کنید.

از ورود آب و روغن به داخل کلکتور هوا جلوگیری کنید.

تعویض کلکتور هوا

در صورت خرابی کلکتور هوا، باید آن را تعویض کنید. برای تعویض کلکتور هوا، مراحل زیر را دنبال کنید:

موتور را خاموش کنید و اجازه دهید تا خنک شود.

مانیفولد هوا را از موتور جدا کنید.

کلکتور هوا را از موتور جدا کنید.

کلکتور هوا جدید را روی موتور نصب کنید.

مانیفولد هوا را روی موتور نصب کنید.

جمع بندی

کلکتور هوا قطعه‌ای مهم در موتور خودرو است که وظیفه انتقال هوا از ورودی هوا به سیلندرها را بر عهده دارد. خرابی کلکتور هوا می‌تواند باعث کاهش قدرت موتور، افزایش مصرف سوخت و خاموش شدن ناگهانی موتور شود.آموزشگاه ما به شما در دوره های آموزشی ، تعمیر و نگهداری این قطعه مهم را آموزش میدهد.

کلکتور آرمیچر

کلکتور آرمیچر قطعه‌ای در موتور الکتریکی است که وظیفه انتقال جریان برق از منبع تغذیه به سیم‌پیچ‌های آرمیچر را بر عهده دارد. این قطعه در انتهای محور موتور الکتریکی قرار دارد و دارای شیارهای متعددی است که سیم‌پیچ‌های آرمیچر در آن قرار می‌گیرند.

انواع کلکتور آرمیچر

کلکتورها بر اساس شکل، جنس و نحوه اتصال به آرمیچر به انواع مختلفی تقسیم می‌شوند.

شکل کلکتور آرمیچر

بر اساس شکل، کلکتورها به دو نوع کلکتور گرد و کلکتور صاف تقسیم می‌شوند.

کلکتور گرد: این نوع کلکتور دارای شکلی گرد است و سیم‌پیچ‌های آرمیچر به صورت دایره‌ای در آن قرار می‌گیرند.

کلکتور صاف: این نوع کلکتور دارای شکلی صاف است و سیم‌پیچ‌های آرمیچر به صورت خطی در آن قرار می‌گیرند.

جنس کلکتور آرمیچر

بر اساس جنس، کلکتورها به دو نوع کلکتور مسی و کلکتور آلومینیومی تقسیم می‌شوند.

کلکتور مسی: این نوع کلکتور دارای هدایت الکتریکی بهتری نسبت به کلکتور آلومینیومی است.

کلکتور آلومینیومی: این نوع کلکتور وزن کمتری نسبت به کلکتور مسی دارد.

نحوه اتصال کلکتور آرمیچر به آرمیچر

بر اساس نحوه اتصال به آرمیچر، کلکتورها به دو نوع کلکتور رزوه‌ای و کلکتور جوشی تقسیم می‌شوند.

کلکتور رزوه‌ای: این نوع کلکتور با استفاده از رزوه به آرمیچر متصل می‌شود.

کلکتور جوشی: این نوع کلکتور با استفاده از جوش به آرمیچر متصل می‌شود.

وظیفه کلکتور آرمیچر

وظیفه اصلی کلکتور آرمیچر انتقال جریان برق از منبع تغذیه به سیم‌پیچ‌های آرمیچر است. سیم‌پیچ‌های آرمیچر در هنگام چرخش محور موتور الکتریکی، با استفاده از نیروی مغناطیسی میدان مغناطیسی تولید می‌کنند. جریان برقی که از طریق کلکتور آرمیچر به سیم‌پیچ‌های آرمیچر منتقل می‌شود، باعث ایجاد میدان مغناطیسی می‌شود.

علائم خرابی و تعمیر و نگهداری کلکتور آرمیچر

دقیقا مشابه موارد مربوط به کلکتور هوای خودرو میباشد که از تکرار آن پرهیز میکنیم.

تعویض کلکتور آرمیچر

در صورت خرابی کلکتور آرمیچر، باید آن را تعویض کنید. برای تعویض کلکتور آرمیچر، مراحل زیر را دنبال کنید:

موتور الکتریکی را خاموش کنید و اجازه دهید تا خنک شود.

آرمیچر را از موتور الکتریکی جدا کنید.

کلکتور آرمیچر آسیب دیده را از آرمیچر جدا کنید.

کلکتور آرمیچر جدید را روی آرمیچر نصب کنید.

آرمیچر را روی موتور الکتریکی نصب کنید.

جمع بندی

کلکتور آرمیچر قطعه‌ای مهم در موتور الکتریکی است که وظیفه انتقال جریان برق از منبع تغذیه به سیم‌پیچ‌های آرمیچر را بر عهده دارد. خرابی کلکتور آرمیچر می‌تواند باعث کاهش قدرت موتور الکتریکی، افزایش گرمای موتور الکتریکی و روشن شدن چراغ چک موتور شود.با فراگیری دوره های آموزش نصب کلکتور , و نصب کلیه اتصالات تبدیلی به راحتی میتوانید این قطعه مهم را تعمیر و نگهداری کنید.

جعبه کلکتور

جعبه کلکتور قطعه‌ای است که در موتورهای الکتریکی DC برای محافظت از کموتاتور و جاروبک‌ها استفاده می‌شود. جعبه کلکتور معمولاً از جنس فلز ساخته می‌شود و دارای سوراخ‌هایی برای عبور جاروبک‌ها است.

اجزای جعبه کلکتور

جعبه کلکتور از اجزای زیر تشکیل شده است:

بدنه جعبه: بدنه جعبه معمولاً از جنس فلز ساخته می‌شود و وظیفه محافظت از کموتاتور و جاروبک‌ها را بر عهده دارد.

سوراخ‌های عبور جاروبک: سوراخ‌های عبور جاروبک در بدنه جعبه تعبیه شده‌اند تا جاروبک‌ها بتوانند به راحتی از آن عبور کنند.

پوشش جعبه: پوشش جعبه معمولاً از جنس پلاستیک ساخته می‌شود و وظیفه محافظت از اجزای داخلی جعبه را بر عهده دارد.

وظیفه جعبه کلکتور

وظیفه اصلی جعبه کلکتور محافظت از کموتاتور و جاروبک‌ها است. کموتاتور و جاروبک‌ها قطعات حساسی هستند که در معرض سایش و آسیب قرار دارند. جعبه کلکتور با محافظت از این قطعات، عمر مفید آنها را افزایش می‌دهد.

انواع جعبه کلکتور

جعبه‌های کلکتور بر اساس شکل به صاف و گرد، جنس به فلزی و پلاستیکی و نحوه اتصال به موتور الکتریکی DC به انواع رزوه ای و جوشی تقسیم می‌شوند.

کلکتور لوله پنج لایه

کلکتور لوله پنج لایه قطعه‌ای است که در سیستم‌های لوله کشی گرمایش از کف، گرمایش از رادیاتور و سیستم‌های سرمایشی استفاده می‌شود. این کلکتور وظیفه توزیع آب گرم یا سرد در سیستم لوله کشی را بر عهده دارد.

اجزای کلکتور لوله پنج لایه

کلکتور لوله پنج لایه از اجزای زیر تشکیل شده است:

بدنه کلکتور: بدنه کلکتور معمولاً از جنس فلز ساخته می‌شود و وظیفه تحمل فشار و وزن آب را بر عهده دارد.

لوله‌های ورودی و خروجی: لوله‌های ورودی و خروجی آب به کلکتور متصل می‌شوند.

شیرهای تنظیم: شیرهای تنظیم برای تنظیم جریان آب در هر مسیر استفاده می‌شوند.

مانومتر: مانومتر برای اندازه گیری فشار آب در هر مسیر استفاده می‌شود.

وظیفه کلکتور لوله پنج لایه

وظیفه اصلی کلکتور لوله پنج لایه توزیع آب گرم یا سرد در سیستم لوله کشی است. آب گرم یا سرد از منبع گرمایش یا سرمایش وارد کلکتور می‌شود و سپس توسط شیرهای تنظیم به هر مسیر توزیع می‌شود.

کموتاتور چیست

کموتاتور یا جاروبک وسیله‌ای است که در موتورهای الکتریکی DC و ژنراتورهای DC برای تغییر جهت جریان در سیم‌پیچ‌های آرمیچر استفاده می‌شود. کموتاتور از دو قسمت اصلی تشکیل شده است:

صفحه کموتاتور: صفحه کموتاتور قطعه‌ای استوانه‌ای شکل است که از جنس مس یا آلومینیوم ساخته می‌شود. روی صفحه کموتاتور شیارهای متعددی وجود دارد که سیم‌پیچ‌های آرمیچر در آن قرار می‌گیرند.

جاروبک‌ها: جاروبک‌ها قطعات کوچکی از جنس کربن یا مس هستند که در انتهای صفحه کموتاتور قرار می‌گیرند. جاروبک‌ها با استفاده از سیم‌های نازکی به منبع تغذیه یا بار متصل می‌شوند.

هنگامی که موتور الکتریکی DC یا ژنراتور DC کار می‌کند، سیم‌پیچ‌های آرمیچر به صورت متناوب در معرض میدان مغناطیسی قرار می‌گیرند. در هر بار که سیم‌پیچ آرمیچر در معرض میدان مغناطیسی قرار می‌گیرد، جریان برق در آن تغییر جهت می‌دهد. این تغییر جهت جریان برق باعث می‌شود که موتور الکتریکی DC یا ژنراتور DC به چرخش ادامه دهد.

کموتاتور وظیفه تغییر جهت جریان برق در سیم‌پیچ‌های آرمیچر را بر عهده دارد. جاروبک‌ها به صورت متناوب با شیارهای صفحه کموتاتور تماس پیدا می‌کنند و باعث تغییر جهت جریان برق در سیم‌پیچ‌های آرمیچر می‌شوند.

کموتاتور قطعه‌ای حساس است و به مراقبت و نگهداری نیاز دارد. در صورت خرابی کموتاتور، موتور الکتریکی DC یا ژنراتور DC کار نمی‌کند.

سوالات متداول راجع به نصب کلکتور و نصب کلیه ی اتصالات تبدیلی

1.شرایط لازم برای نصب کلکتور و اتصالات تبدیلی چیست؟

کلکتور و اتصالات تبدیلی باید از جنس مناسب و با کیفیت ساخته شده باشند.
کلکتور و اتصالات تبدیلی باید با قطر و فشار مناسب برای سیستم لوله کشی انتخاب شوند.
محل نصب کلکتور و اتصالات تبدیلی باید تمیز و عاری از هرگونه آلودگی باشد.

2. چه زمانی باید جعبه کلکتور را تعویض کنیم؟

جعبه کلکتور را باید در صورت مشاهده هر یک از علائم زیر تعویض کرد:
ترک یا آسیب در بدنه جعبه
خوردگی در بدنه جعبه
خرابی جاروبک‌ها یا کموتاتور

3. بهترین جنس برای کلکتور لوله پنج لایه چیست؟

بهترین جنس برای کلکتور لوله پنج لایه، جنس فلز است. کلکتورهای فلزی مقاومت بیشتری در برابر فشار آب و خوردگی دارند.

4. بهترین نوع کلکتور لوله پنج لایه چیست؟

بهترین نوع کلکتور لوله پنج لایه، کلکتوری است که با نیازهای شما مطابقت داشته باشد. اگر به دنبال کلکتوری با قابلیت تنظیم جریان آب هستید، کلکتور با شیرهای تنظیم گزینه مناسبی است. اگر به دنبال کلکتوری با قابلیت اندازه گیری فشار آب هستید، کلکتور با مانومتر گزینه مناسبی است.

5. چه عواملی بر قیمت کلکتور لوله پنج لایه تأثیر می‌گذارند؟

عوامل مختلفی بر قیمت کلکتور لوله پنج لایه تأثیر می‌گذارند، از جمله:
جنس کلکتور (فلزی یا پلاستیکی)
نوع کلکتور (با شیرهای تنظیم یا بدون شیرهای تنظیم، با مانومتر یا بدون مانومتر)
تعداد خروجی‌های کلکتور
قطر خروجی‌های کلکتور

نتیجه گیری

کلکتورها و اتصالات تبدیلی قطعات مهمی در سیستم های لوله کشی هستند. نصب صحیح این قطعات برای عملکرد صحیح سیستم لوله کشی ضروری است.شما میتوانید با گذراندن دوره های عملی دپارتمان آموزش تاسیسات آموزشگاه دارالفنون تبدیل به یک نصاب ماهر در زمینه نصب کلکتور و کلیه ی اتصالات تبدیلی شوید.
