مدار الکتریکی دیمر

مدار الکتریکی دیمر، ابزاری کاربردی و پرطرفدار در سیستم‌های روشنایی مدرن است که امکان کنترل شدت نور لامپ‌ها را فراهم می‌کند. این مدار با تنظیم توان الکتریکی ورودی، قابلیت کم و زیاد کردن نور را به کاربر می‌دهد. دیمرها در انواع مختلفی مانند دیمرهای قابل نصب در دیوار، دیمرهای قابل حمل و دیمرهای هوشمند در دسترس هستند.

استفاده از دیمرها نه تنها در ایجاد حس و حال دلخواه در فضا موثر است، بلکه با بهینه‌سازی مصرف انرژی، به صرفه‌جویی در هزینه‌های برق نیز کمک می‌کند. در این مقاله، ساختار، انواع و کاربردهای مدارهای دیمر مورد بررسی قرار خواهد گرفت.

دو نوع دیمر اصلی وجود دارد:

دیمر AC: این نوع دیمر برای لامپ‌های رشته‌ای و هالوژن استفاده می‌شود.

دیمر DC: این نوع دیمر برای لامپ‌های LED و کم‌ولتاژ استفاده می‌شود.

انواع دیمر

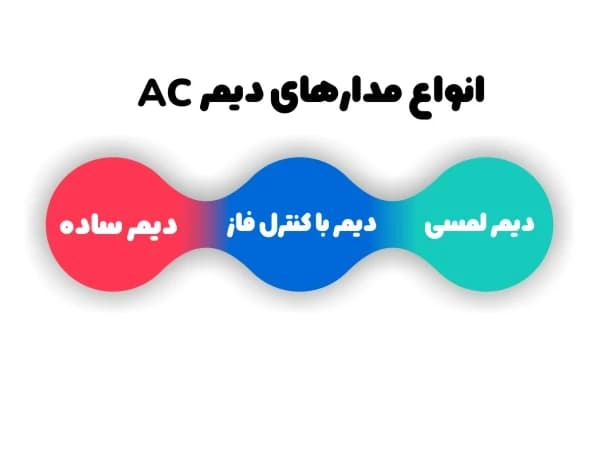

انواع مدارهای دیمر AC:

دیمر ساده: این نوع دیمر از یک تریاک، یک پتانسیومتر و چند قطعه دیگر برای کنترل زاویه آتش استفاده می‌کند.

دیمر با کنترل فاز: این نوع دیمر از یک مدار مجتمع برای کنترل دقیق‌تر زاویه آتش استفاده می‌کند.

دیمر لمسی: این نوع دیمر از یک صفحه لمسی برای تنظیم روشنایی لامپ استفاده می‌کند.

دیمر برق

دیمر برق وسیله‌ای است که برای کنترل روشنایی لامپ‌ها استفاده می‌شود. با استفاده از دیمر می‌توانید میزان روشنایی لامپ را به دلخواه خود تغییر دهید.

آموزشگاه دارالفنون کلاس‌های متنوعی را در زمینه‌های مختلف ارائه می‌دهد. این آموزشگاه به عنوان یکی از قدیمی‌ترین و معتبرترین مراکز آموزشی در ایران، به آموزش در زمینه‌های فنی و حرفه‌ای میپردازد.دوره های آموزشی اعم از آموزش برق ساختمان ،آموزش تعمیر پکیج، آموزش تعمیر کولر گازی، آموزش برق صنعتی، آموزش برق خودرو ، آموزش مکانیک خودرو ، آموزش آرایشگری مردانه ، آموزش تاسیسات ساختمان و … میباشد.

“با برق صنعتی، درآمدت به ولتاژ بالا می‌رسه!”

انواع دیمرها:

دیمر AC: این نوع دیمر برای لامپ‌های رشته‌ای و هالوژن استفاده می‌شود.

دیمر DC: این نوع دیمر برای لامپ‌های LED و کم‌ولتاژ استفاده می‌شود.

نحوه عملکرد دیمر:

دیمرها با کنترل جریان یا ولتاژ برق عبوری از لامپ، روشنایی آن را تنظیم می‌کنند.

انواع مدارهای دیمر:

دیمر ساده: این نوع دیمر از یک تریاک، یک پتانسیومتر و چند قطعه دیگر برای کنترل زاویه آتش استفاده می‌کند.

دیمر با کنترل فاز: این نوع دیمر از یک مدار مجتمع برای کنترل دقیق‌تر زاویه آتش استفاده می‌کند.

دیمر لمسی: این نوع دیمر از یک صفحه لمسی برای تنظیم روشنایی لامپ استفاده می‌کند.

مزایای استفاده از دیمر:

کاهش مصرف برق: با استفاده از دیمر می‌توانید روشنایی لامپ را به میزان مورد نیاز خود کاهش دهید و در نتیجه در مصرف برق صرفه‌جویی کنید.

ایجاد فضایی دلنشین: دیمرها می‌توانند برای ایجاد فضایی دلنشین و آرامش‌بخش در خانه شما استفاده شوند.

کنترل نورپردازی: دیمرها به شما امکان می‌دهند تا نورپردازی محیط خود را به دلخواه خود تنظیم کنید.

نکات ایمنی در هنگام کار با دیمر:

قبل از کار با دیمر، برق را خاموش کنید.

از دیمر مناسب برای نوع لامپ خود استفاده کنید.

دیمر را در مکانی خشک و خنک نصب کنید.

به طور مرتب دیمر را از نظر عیوب بررسی کنید.

دیمر مکانیکی

دیمر مکانیکی نوعی دیمر است که برای کنترل روشنایی لامپ‌ها با استفاده از یک مکانیزم فیزیکی مانند چرخش یک دکمه یا اهرم استفاده می‌شود. این نوع دیمر معمولاً ساده‌ترین و ارزان‌ترین نوع دیمر است و برای استفاده در خانه‌ها و ادارات بسیار محبوب است.

نحوه عملکرد دیمر مکانیکی:

دیمر مکانیکی با کنترل جریان یا ولتاژ برق عبوری از لامپ، روشنایی آن را تنظیم می‌کند. این کار با استفاده از اجزای مختلفی مانند:

پتانسیومتر: یک مقاومت متغیر که با چرخاندن دکمه یا اهرم، ولتاژ را تنظیم می‌کند.

ترایاک: یک سوئیچ نیمه‌رسانا که جریان برق را کنترل می‌کند.

مبدل فاز: (در برخی از مدل‌ها) برای تبدیل ولتاژ AC به DC استفاده می‌شود.

انواع دیمر مکانیکی:

دیمر پتانسیومتر: این نوع دیمر از یک پتانسیومتر برای تنظیم ولتاژ ورودی به لامپ استفاده می‌کند.

دیمر اتوترانسفورماتور: این نوع دیمر از یک اتوترانسفورماتور برای تنظیم ولتاژ ورودی به لامپ استفاده می‌کند.

دیمر رئوستات: این نوع دیمر از یک رئوستات برای تنظیم جریان عبوری از لامپ استفاده می‌کند.

مزایای دیمر مکانیکی:

سادگی و ارزان بودن: دیمرهای مکانیکی معمولاً ساده‌ترین و ارزان‌ترین نوع دیمر هستند.

نصب آسان: دیمرهای مکانیکی به طور کلی نصب آسانی دارند.

کارایی بالا: دیمرهای مکانیکی معمولاً کارایی بالایی دارند.

معایب دیمر مکانیکی:

تولید نویز الکترومغناطیسی (EMI): دیمرهای مکانیکی می‌توانند نویز الکترومغناطیسی (EMI) تولید کنند که می‌تواند بر سایر دستگاه‌های الکترونیکی تأثیر بگذارد.

عدم کارایی با برخی از لامپ‌ها: دیمرهای مکانیکی ممکن است با برخی از لامپ‌های کم‌مصرف مانند لامپ‌های LED کار نکنند.

عمر کوتاه‌تر لامپ‌ها: دیمرهای مکانیکی می‌توانند عمر لامپ‌ها را کوتاه‌تر کنند.

دیمر لمسی

دیمر لمسی نوعی دیمر است که برای کنترل روشنایی لامپ‌ها با استفاده از یک صفحه لمسی استفاده می‌شود. این نوع دیمر به شما امکان می‌دهد تا با لمس ساده صفحه، روشنایی لامپ را به دلخواه خود تنظیم کنید. دیمرهای لمسی به دلیل ظاهر مدرن و کاربری آسان، در حال حاضر بسیار محبوب هستند.

نحوه عملکرد دیمر لمسی:

دیمر لمسی از یک میکروکنترلر برای تفسیر لمس کاربر و مدارهای الکترونیکی برای کنترل جریان یا ولتاژ برق عبوری از لامپ استفاده می‌کند.

مزایای دیمر لمسی:

دیمرهای لمسی ظاهری مدرن و شیک دارند که می‌توانند به زیبایی دکوراسیون منزل شما اضافه کنند.

کاربری آسان: دیمرهای لمسی با لمس ساده صفحه کار می‌کنند و نیازی به چرخاندن دکمه یا اهرم نیست.

تنوع مدل: دیمرهای لمسی در مدل‌ها و رنگ‌های مختلف موجود هستند که می‌توانید متناسب با سلیقه خود انتخاب کنید.

قابلیت برنامه‌ریزی: برخی از دیمرهای لمسی قابل برنامه‌ریزی هستند و می‌توانید تنظیمات دلخواه خود را برای آنها تعریف کنید.

معایب دیمر لمسی:

قیمت بالا: دیمرهای لمسی به طور کلی از سایر انواع دیمرها گران‌تر هستند.

نصب پیچیده‌تر: نصب دیمرهای لمسی ممکن است کمی پیچیده‌تر از سایر انواع دیمرها باشد.

حساسیت به لمس: برخی از دیمرهای لمسی ممکن است به لمس حساس باشند و با کوچکترین لمس فعال شوند

دیمر هوشمند

دیمر هوشمند نوعی دیمر است که برای کنترل روشنایی لامپ‌ها با استفاده از یک برنامه یا دستیار صوتی استفاده می‌شود. این نوع دیمر به شما امکان می‌دهد تا روشنایی لامپ را از راه دور و با استفاده از تلفن هوشمند یا تبلت خود تنظیم کنید.

نحوه عملکرد دیمر هوشمند:

دیمر هوشمند از طریق شبکه Wi-Fi یا بلوتوث به تلفن هوشمند یا تبلت شما متصل می‌شود. پس از اتصال، می‌توانید از برنامه یا دستیار صوتی برای روشن و خاموش کردن لامپ‌ها، تنظیم روشنایی و حتی ایجاد برنامه‌های روشنایی استفاده کنید.

مزایای دیمر هوشمند:

کنترل از راه دور: دیمرهای هوشمند را می‌توان از هر مکانی با استفاده از تلفن هوشمند یا تبلت خود کنترل کرد.

برنامه‌ریزی: می‌توانید برنامه‌های روشنایی را برای روشن و خاموش شدن خودکار لامپ‌ها در زمان‌های خاص تنظیم کنید.

سازگاری با دستیارهای صوتی: دیمرهای هوشمند با دستیارهای صوتی مانند Amazon Alexa و Google Assistant سازگار هستند و می‌توانید با استفاده از صدای خود آنها را کنترل کنید.

ایجاد صحنه‌های نوری: می‌توانید با استفاده از دیمرهای هوشمند، صحنه‌های نوری مختلفی را برای فضاهای مختلف خانه خود ایجاد کنید.

کاهش مصرف انرژی: دیمرهای هوشمند می‌توانند به شما در کاهش مصرف انرژی کمک کنند.

معایب دیمر هوشمند:

قیمت بالا: دیمرهای هوشمند به طور کلی از سایر انواع دیمرها گران‌تر هستند.

نیاز به هاب هوشمند: برخی از دیمرهای هوشمند برای کار به هاب هوشمند نیاز دارند.

امنیت سایبری: دیمرهای هوشمند ممکن است در معرض خطر هک شدن باشند.

دیمر فن

دیمر فن نوعی کنترلر است که برای تنظیم سرعت فن استفاده می‌شود. این نوع دیمر با کنترل ولتاژ یا جریان برق عبوری از موتور فن، سرعت آن را تنظیم می‌کند. دیمرهای فن در کاربردهای مختلفی مانند تهویه مطبوع، سیستم‌های گرمایشی و خنک‌کننده و فن‌های صنعتی استفاده می‌شوند.

انواع دیمر فن:

دیمر AC: این نوع دیمر برای فن‌های AC استفاده می‌شود و با کنترل ولتاژ برق عبوری از موتور فن، سرعت آن را تنظیم می‌کند.

دیمر DC: این نوع دیمر برای فن‌های DC استفاده می‌شود و با کنترل جریان برق عبوری از موتور فن، سرعت آن را تنظیم می‌کند.

دیمر پتانسیومتر: این نوع دیمر از یک پتانسیومتر برای تنظیم ولتاژ یا جریان ورودی به موتور فن استفاده می‌کند.

دیمر PWM: این نوع دیمر از سیگنال‌های PWM (مدولاسیون پهنای پالس) برای کنترل سرعت موتور فن استفاده می‌کند.

مزایای دیمر فن:

کنترل دقیق سرعت: دیمرهای فن به شما امکان می‌دهند تا سرعت فن را به طور دقیق تنظیم کنید.

کاهش مصرف انرژی: با استفاده از دیمر فن می‌توانید سرعت فن را در زمانی که به حداکثر قدرت آن نیاز ندارید کاهش دهید و در نتیجه در مصرف انرژی صرفه‌جویی کنید.

افزایش عمر موتور فن: دیمرهای فن می‌توانند به افزایش عمر موتور فن کمک کنند زیرا در دورهای پایین‌تر با استرس کمتری کار می‌کنند.

کاهش نویز: دیمرهای فن می‌توانند به کاهش نویز تولیدی توسط فن کمک کنند زیرا در دورهای پایین‌تر صدای کمتری تولید می‌کنند.

معایب دیمر فن:

قیمت بالا: دیمرهای فن به طور کلی از سایر انواع کنترلرهای فن گران‌تر هستند.

نصب پیچیده‌تر: نصب دیمرهای فن ممکن است کمی پیچیده‌تر از سایر انواع کنترلرهای فن باشد.

عدم کارایی با برخی از فن‌ها: دیمرهای فن ممکن است با برخی از فن‌ها مانند فن‌های سرعت ثابت کار نکنند.

دیمر گازی

دیمر گازی نوعی دیمر است که برای کنترل روشنایی لامپ‌ها با استفاده از یک گاز رسانا مانند نئون یا زنون استفاده می‌شود. این نوع دیمر با کنترل جریان برق عبوری از لامپ، روشنایی آن را تنظیم می‌کند. دیمرهای گازی معمولاً برای لامپ‌های رشته‌ای و هالوژن استفاده می‌شوند.

نمودار مدار:

      R1         ZD1

 AC —/\/\/\—-|<|—-+

                  220V   |

                           |

           R2            C1

         +—-/\/\/\—-||—-+

         |                     |

         +—–>|————–+

         |    Diac

        —

       -| |-

       / \

     Triac

        |

       \ /

      -| |-

        —

         |

        \_/

       Lamp

         |

        \_/

         |

        AC

نقشه مدار دیمر

در اینجا یک نقشه مدار ساده دیمر با استفاده از ترایاک، دیود زنر، دی‌اک و اجزای دیگر ارائه می‌شود. این مدار می‌تواند برای تنظیم شدت روشنایی لامپ‌های AC استفاده شود.

اجزای مورد نیاز:

ترایاک (Triac): BT136 یا مشابه

دیود زنر (Zener Diode): 10V

دی‌اک (Diac): DB3

پتانسیومتر (Potentiometer): 500kΩ

خازن (Capacitor): 0.1μF (100nF)

مقاومت‌ها (Resistors):

R1: 10kΩ

R2: 470Ω

R3: 33Ω

لامپ (Lamp): 220V AC

نقشه مدار دیمر:

      R1         ZD1

 AC —/\/\/\—-|<|—-+

    (10kΩ)       (10V)  |

                        |   R2            C1

                        +—-/\/\/\—-||—-+

                        |   (470Ω)      (0.1μF)

                        |                        |

                        +—–>|————–+

                        |    Diac (DB3)       |

                       —                      |

                     -| |-                     |

                     /   \                      |

                 Gate |                        |

                     |   A1                   |

                  (BT136)                    Lamp

                     |   A2                   |

                    —                     L (AC)

                     |                        |

                    N (AC)                   N (AC)

نحوه عملکرد دیمر گازی:

در دیمر گازی، یک تریاک برای کنترل جریان برق عبوری از لامپ استفاده می‌شود. تریاک با استفاده از یک گاز رسانا مانند نئون یا زنون کنترل می‌شود. هنگامی که ولتاژ به دیمر اعمال می‌شود، گاز یونیزه شده و جریان برق از لامپ عبور می‌کند. با چرخاندن دکمه دیمر، می‌توان ولتاژ اعمال شده به تریاک را تنظیم کرد و در نتیجه جریان عبوری از لامپ و روشنایی آن را کنترل کرد.

مزایای دیمر گازی:

سادگی و ارزان بودن: دیمرهای گازی معمولاً ساده‌ترین و ارزان‌ترین نوع دیمر هستند.

کارایی بالا: دیمرهای گازی معمولاً کارایی بالایی دارند.

عمر طولانی: دیمرهای گازی معمولاً عمر طولانی دارند.

معایب دیمر گازی:

تولید نویز الکترومغناطیسی (EMI): دیمرهای گازی می‌توانند نویز الکترومغناطیسی (EMI) تولید کنند که می‌تواند بر سایر دستگاه‌های الکترونیکی تأثیر بگذارد.

عدم کارایی با برخی از لامپ‌ها: دیمرهای گازی ممکن است با برخی از لامپ‌های کم‌مصرف مانند لامپ‌های LED کار نکنند.

گرم شدن: دیمرهای گازی در هنگام کار گرم می‌شوند.

در ادامه به بررسی نحوه عملکرد دیمر AC می‌پردازیم:

نحوه عملکرد دیمر AC:

ترایاک: قلب دیمر AC یک تاریاک است. ترایاک یک سوئیچ نیمه‌رسانا است که می‌تواند جریان برق را در هر دو جهت کنترل کند.

کنترل فاز: دیمر با کنترل فاز برق ورودی به ترایاک، روشنایی لامپ را تنظیم می‌کند.

زاویه آتش: هرچه زاویه آتش کمتر باشد، برق کمتری به لامپ می‌رسد و در نتیجه لامپ کم‌نورتر می‌شود.

پتانسیومتر: برای تنظیم زاویه آتش از یک پتانسیومتر استفاده می‌شود. با چرخاندن پتانسیومتر، می‌توانید روشنایی لامپ را به دلخواه خود تغییر دهید.

عملکرد دیمر ترایاک

دیمر ترایاک نوعی دیمر است که برای کنترل روشنایی لامپ‌های رشته‌ای و هالوژن استفاده می‌شود. این نوع دیمر از یک تریاک برای کنترل جریان برق عبوری از لامپ استفاده می‌کند.

تریاک یک سوئیچ نیمه‌رسانا است که می‌تواند جریان برق را در هر دو جهت کنترل کند. در دیمر ترایاک، تریاک به گونه‌ای تنظیم می‌شود که فقط در بخشی از هر نیم‌دوره AC روشن شود.

مراحل عملکرد دیمر ترایاک:

نیم‌دوره مثبت: در نیم‌دوره مثبت AC، تریاک توسط یک پتانسیومتر یا یک مدار کنترل فاز فعال می‌شود. این امر باعث می‌شود که جریان برق از لامپ عبور کند.

زاویه آتش: زاویه آتش زاویه‌ای است که در آن تریاک فعال می‌شود. هرچه زاویه آتش کمتر باشد، جریان کمتری به لامپ می‌رسد و در نتیجه لامپ کم‌نورتر می‌شود.

نیم‌دوره منفی: در نیم‌دوره منفی AC، تریاک به طور خودکار خاموش می‌شود.

تنظیم روشنایی: با تنظیم زاویه آتش، می‌توان روشنایی لامپ را به دلخواه خود تغییر داد.

مزایای دیمر ترایاک:

سادگی و ارزان بودن

کارایی بالا

تنوع مدل

معایب دیمر ترایاک:

ایجاد نویز الکترومغناطیسی

عدم کارایی با برخی از لامپ‌های کم‌مصرف

کاربردهای دیمر ترایاک:

کنترل روشنایی لامپ‌های رشته‌ای و هالوژن در خانه‌ها و ادارات

ایجاد افکت‌های نوری در تئاتر و سینما

کنترل سرعت موتورهای AC

عملکرد دیمر کنترل فاز

دیمر کنترل فاز نوعی دیمر است که برای کنترل روشنایی لامپ‌های رشته‌ای، هالوژن و برخی از لامپ‌های LED استفاده می‌شود. این نوع دیمر با برش بخشی از ولتاژ AC در هر نیم‌دوره، روشنایی لامپ را تنظیم می‌کند.

مراحل عملکرد دیمر کنترل فاز:

نیم‌دوره مثبت: در نیم‌دوره مثبت AC، برق از سیم فاز به لامپ می‌رسد.

کنترل فاز: دیمر کنترل فاز در این مرحله فعال می‌شود و بخشی از ولتاژ AC را قبل از رسیدن به لامپ قطع می‌کند.

زاویه آتش: هرچه زاویه آتش بیشتر باشد، بخش بیشتری از ولتاژ AC قطع می‌شود و در نتیجه لامپ کم‌نورتر می‌شود.

نیم‌دوره منفی: در نیم‌دوره منفی AC، برق به طور مستقیم از سیم نول به لامپ می‌رسد.

مزایای دیمر کنترل فاز:

سادگی و ارزان بودن

کارایی بالا

سازگاری با انواع لامپ‌ها

معایب دیمر کنترل فاز:

ایجاد نویز الکترومغناطیسی (EMI) بیشتر در مقایسه با سایر انواع دیمرها

عمر کوتاه‌تر لامپ‌ها در مقایسه با سایر انواع دیمرها

کاربردهای دیمر کنترل فاز:

کنترل روشنایی لامپ‌های رشته‌ای، هالوژن و برخی از لامپ‌های LED در خانه‌ها و ادارات

ایجاد افکت‌های نوری در تئاتر و سینما

کنترل سرعت موتورهای AC

عملکرد دیمر زاویه آتش

دیمر زاویه آتش نوعی دیمر است که برای کنترل روشنایی لامپ‌های رشته‌ای، هالوژن و برخی از لامپ‌های LED استفاده می‌شود. این نوع دیمر با کنترل زاویه فعال شدن تریاک در هر نیم‌دوره AC، روشنایی لامپ را تنظیم می‌کند.

مراحل عملکرد دیمر زاویه آتش:

نیم‌دوره مثبت: در نیم‌دوره مثبت AC، تریاک خاموش است و جریانی به لامپ نمی‌رسد.

کنترل زاویه آتش: در این مرحله، دیمر زاویه آتش لحظه فعال شدن تریاک را تنظیم می‌کند.

زاویه آتش: هرچه زاویه آتش بیشتر باشد، تریاک دیرتر فعال می‌شود و در نتیجه بخش بیشتری از نیم‌دوره AC از دست می‌رود و لامپ کم‌نورتر می‌شود.

فعال شدن ترایاک: پس از رسیدن به زاویه آتش تنظیم شده،ترایاک روشن می‌شود و جریان برق از لامپ عبور می‌کند.

نیم‌دوره منفی: در نیم‌دوره منفی AC، ترایاک به طور خودکار خاموش می‌شود.

مزایای دیمر زاویه آتش:

کارایی بالا

تولید نویز الکترومغناطیسی (EMI) کمتر در مقایسه با سایر انواع دیمرها

عمر طولانی‌تر لامپ‌ها در مقایسه با سایر انواع دیمرها

معایب دیمر زاویه آتش:

پیچیدگی و گران‌تر بودن نسبت به سایر انواع دیمرها

عدم سازگاری با برخی از لامپ‌های کم‌مصرف

عملکرد دیمر پتانسیومتر

دیمر پتانسیومتر نوع ساده‌ای از دیمر است که برای کنترل روشنایی لامپ‌های رشته‌ای و هالوژن استفاده می‌شود. این نوع دیمر با استفاده از یک پتانسیومتر برای تنظیم ولتاژ ورودی به لامپ، روشنایی آن را تنظیم می‌کند.

مراحل عملکرد دیمر پتانسیومتر:

برق ورودی: برق AC از پریز برق به دیمر پتانسیومتر می‌رسد.

پتانسیومتر: پتانسیومتر مانند یک شیر آب عمل می‌کند و ولتاژ ورودی را کنترل می‌کند.

تنظیم ولتاژ: با چرخاندن پتانسیومتر، می‌توان ولتاژ ورودی به لامپ را از صفر تا حداکثر ولتاژ منبع تنظیم کرد.

لامپ: ولتاژ تنظیم شده توسط پتانسیومتر به لامپ اعمال می‌شود.

روشنایی لامپ: با کاهش ولتاژ، لامپ کم‌نورتر می‌شود و با افزایش ولتاژ، لامپ روشن‌تر می‌شود.

مزایای دیمر پتانسیومتر:

سادگی و ارزان بودن

کارایی بالا

نصب آسان

معایب دیمر پتانسیومتر:

تولید نویز الکترومغناطیسی (EMI)

عدم کارایی با برخی از لامپ‌های کم‌مصرف

عمر کوتاه‌تر لامپ‌ها در مقایسه با برخی از انواع دیگر دیمرها

نحوه سیم کشی مدار الکتریکی دیمر

نحوه سیم کشی مدار الکتریکی دیمر به نوع دیمر و نوع لامپ مورد استفاده شما بستگی دارد. با این حال، به طور کلی مراحل زیر برای سیم کشی اکثر دیمرها یکسان است:

مراحل:

برق را خاموش کنید: قبل از شروع هر گونه کار الکتریکی، حتماً برق را خاموش کنید.

جعبه فیوز را پیدا کنید: جعبه فیوز را در خانه خود پیدا کنید و فیوز یا کلید مربوط به مدار را که می‌خواهید دیمر را روی آن نصب کنید، خاموش کنید.

محل نصب دیمر را انتخاب کنید: محل مناسب برای نصب دیمر را انتخاب کنید. دیمر را باید در مکانی نصب کنید که به راحتی قابل دسترسی باشد و از لامپ‌هایی که می‌خواهید کنترل کنید دور نباشد.

جعبه دیمر را باز کنید: جعبه دیمر را باز کنید و به ترمینال‌های آن دقت کنید. ترمینال‌ها معمولاً با حروف یا اعداد مشخص می‌شوند.

سیم‌ها را وصل کنید: سیم‌های برق را به ترمینال‌های دیمر وصل کنید. سیم برق فاز را به ترمینال مشخص شده با “L” یا “Live” وصل کنید. سیم نول را به ترمینال مشخص شده با “N” یا “Neutral” وصل کنید. سیم(های) لامپ را به ترمینال(های) مشخص شده با “Load” وصل کنید.

جعبه دیمر را ببندید: جعبه دیمر را ببندید. برق را روشن کنید: برق را روشن کنید و عملکرد دیمر را تست کنید.

سخن پایانی

مدار الکتریکی دیمر، ابزاری کارآمد و نوآورانه در سیستم‌های روشنایی است که با قابلیت کنترل شدت نور، تحولی در نحوه استفاده از لامپ‌ها ایجاد کرده است. این مدارها با بهینه‌سازی مصرف انرژی و ایجاد فضایی دلپذیر، پاسخگوی نیازهای کاربران مختلف هستند.

با پیشرفت فناوری، دیمرهای هوشمند و قابلیت‌های جدید، جایگاه این مدارها را در صنعت روشنایی تثبیت کرده‌اند. انتظار می‌رود در آینده، با توسعه فناوری‌های کنترل نور و یکپارچه‌سازی بیشتر با سیستم‌های هوشمند، شاهد گسترش کاربرد دیمرها در فضاهای مختلف مسکونی، تجاری و صنعتی باشیم. مدار دیمر، نمونه‌ای از تلفیق علم و کاربرد است که زندگی روزمره را دگرگون ساخته است.
