ایسیو چیست؟ وظیفه ECU خودرو، علائم خرابی و تعمیر

ای سی یو (ECU) چیست؟

ای سی یو (ECU) یا واحد کنترل الکترونیکی خودرو، یکی از مهم‌ترین بخش‌های سیستم مدیریت خودروهای انژکتوری است. این قطعه مانند یک کامپیوتر، اطلاعات مختلف را از سنسورهای خودرو دریافت و پس از پردازش آن‌ها، عملکرد بخش‌های مختلف موتور و سیستم‌های مرتبط را کنترل می‌کند.

سنسورهای مختلفی در قسمت‌های گوناگون موتور و خودرو قرار دارند و اطلاعاتی مانند وضعیت عملکرد موتور، دما، فشار و موقعیت اجزای مختلف را به ECU ارسال می‌کنند. ECU با تحلیل این اطلاعات، شرایط لحظه‌ای خودرو را تشخیص داده و متناسب با آن، فرمان‌های لازم را به بخش‌های تحت کنترل خود ارسال می‌کند.

به بیان ساده، ECU نقش مغز الکترونیکی خودرو را بر عهده دارد؛ یعنی اطلاعات را دریافت می‌کند، آن‌ها را پردازش می‌کند و بر اساس نتیجه، عملکرد بخش‌های مختلف خودرو را تنظیم می‌کند. به همین دلیل، عملکرد صحیح ECU تاثیر مستقیمی بر کارکرد مناسب موتور و سیستم انژکتوری خودرو دارد.

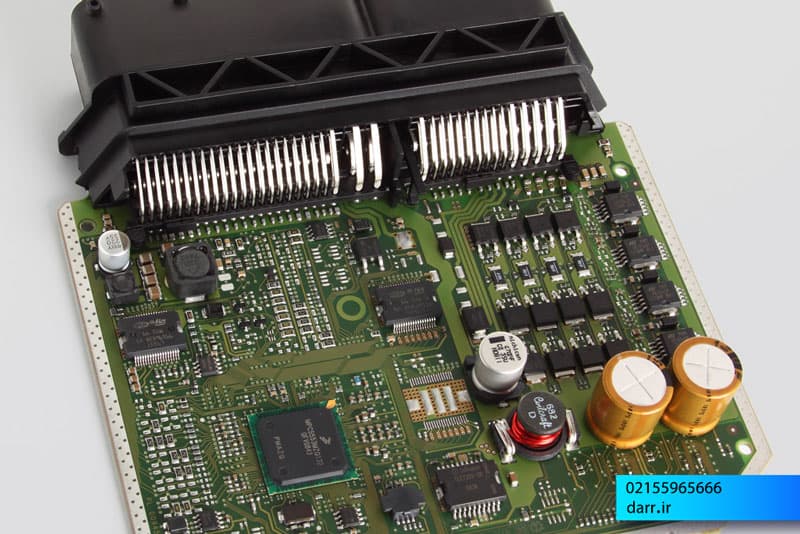

قسمت های مختلف ECU

قسمت های مختلف هر ECU هر کامپیوتر خودرو از بخش های مختلفی تشکیل شده است که هر کدام وظیفه خاصی را در کنترل خودرو بر عهده دارند.

به طور معمول هر کامپیوتر خودرو از قسمت های مبدل های آنالوگ به دیجیتال، خروجی های دیجیتال سطح بالا، مبدل های دیجیتال به آنالوگ، کاندیشنر سیگنال و میکرو چیپ ارتباطی می باشد. این بخش های مختلف کامپیوتر خودرو با هماهنگی یکدیگر وظیفه کنترل و چک کردن سنسورهای مختلف خودرو را دارا می باشند.

سنسورهای متصل به ECU کدام اند؟

ECU برای تشخیص وضعیت موتور و کنترل عملکرد آن، اطلاعات را از سنسورهای مختلف دریافت می‌کند. مهم‌ترین سنسورهای متصل به ECU عبارت‌اند از:

• سنسور دور موتور (CKP/RPM): تشخیص دور و موقعیت میل‌لنگ
• سنسور فشار منیفولد (MAP): اندازه‌گیری فشار هوای داخل منیفولد
• سنسور موقعیت دریچه گاز (TPS): تشخیص میزان باز بودن دریچه گاز
• سنسور اکسیژن (O2): بررسی میزان اکسیژن موجود در گازهای خروجی
• سنسور دمای آب (ECT/CTS): اندازه‌گیری دمای موتور
• سنسور موقعیت میل‌سوپاپ (CMP): تشخیص موقعیت میل‌سوپاپ

ECU با دریافت و پردازش اطلاعات این سنسورها، شرایط لحظه‌ای موتور را تشخیص می‌دهد و بر اساس آن، عملکرد بخش‌های مختلف را کنترل می‌کند.

وظیفه ecu چیست؟

ایسیو وظیفه کنترل و هماهنگی بخش‌های مختلف سیستم مدیریت موتور را بر عهده دارد و بر اساس اطلاعات دریافتی از سنسورها، فرمان‌های لازم را صادر می‌کند.

پس اگر برایتان سوال شده که کار ecu چیست، باید بدانید که کار ایسیو شامل موارد زیر است:

• تنظیم مقدار و زمان پاشش سوخت در انژکتورها
• کنترل عملکرد موتور بر اساس اطلاعات سنسورها
• مدیریت مصرف سوخت و کمک به بهینه‌سازی آن
• کنترل میزان آلایندگی و تنظیم شرایط احتراق
• شناسایی شرایط غیرعادی و بحرانی موتور
• ثبت و ذخیره اطلاعات و خطاهای سیستم
• نمایش یا ارسال اطلاعات و هشدارهای مرتبط با عملکرد خودرو

در میان این وظایف، تنظیم مقدار و زمان پاشش سوخت یکی از مهم‌ترین وظایف ECU است. اختلال در عملکرد ECU می‌تواند باعث برهم خوردن فرایند پاشش سوخت و احتراق، افزایش مصرف سوخت، کاهش عملکرد موتور یا افزایش آلایندگی شود.

حافظه ECU چه انواعی دارد؟

حافظه ی ECU برای ذخیره و پردازش اطلاعات موردنیاز خود از حافظه‌های مختلف استفاده می‌کند. پس حافظه ECU را می‌توان به دو دسته حافظه موقت و حافظه دائم تقسیم کرد. این دو نوع حافظه از نظر ماندگاری اطلاعات و کاربرد با یکدیگر تفاوت دارند.

حافظه دائم ایسیو ماشین چیست؟

حافظه دائم ECU بخشی از اطلاعات اصلی و برنامه‌های موردنیاز برای عملکرد سیستم مدیریت موتور را در خود نگهداری می‌کند و با قطع برق خودرو از بین نمی‌رود. این بخش را می‌توان از نظر عملکرد تا حدی مشابه سیستم‌عامل و اطلاعات Setup در کامپیوتر در نظر گرفت.

یکی از بخش‌های مهم حافظه دائم، جدول Lookup Table است که ECU از آن برای پردازش اطلاعات و تصمیم‌گیری‌های کنترلی استفاده می‌کند. این جدول شامل مجموعه‌ای از مقادیر و پارامترهای مرتبط با شرایط مختلف عملکرد موتور است و ECU با توجه به اطلاعات دریافتی از سنسورها از آن‌ها استفاده می‌کند.

خرابی حافظه دائم یا اطلاعات اصلی ECU می‌تواند باعث اختلال جدی در عملکرد آن شود و برخلاف حافظه موقت، با قطع و وصل برق یا تجدید حافظه قابل بازگردانی نیست.

معرفی حافظه موقت ECU

این نوع حافظه با قطع برق باطری از بین می‌رود اما مجددآ قابل بازگردانی است. به روش برگرداندن حافظه، روش تجدید حافظه و یا Initialize می‌گویند.

حافظه موقت شناسایی استپ موتور، دنده‌ها و حالات عملی موتور و محاسبات لحظه‌ای برای تنظیمات لحظه‌ای را به عهده دارد و محلی برای نگهداشت معایب موقت و دائم سیستم انژکتور است.

اگر هر یک از سه کار زیر را انجام دهید حافظه موقت موجود در ECU پاک شده و خودرو تا مدتی به دلیل از دست دادن برخی از پارامترهای لحظه‌ای موتور بد کار می‌کند:

1.  جدا کردن کابل باطری بیش از 15 دقیقه
2. جدا کردن سوکت های ECU بیش از 15 دقیقه
3. جدا کردن سوکت رله دوبل در خودروهای غیر مولتی‌پلکس و سوکت‌های BSM در خوردوهای مولتی‌پلکس بیش از 15 دقیقه که در چنین حالتی باید خودرودوباره تجدید حافظه شود. در این حالت خودرو سکته‌های بی‌دلیل و نابه‌هنگام نموده و در هنگام تعویض دنده و به خصوص در هنگام معکوس کشیدن راننده احساس می‌کند که خودرو لحضه‌ای دچار مکث می‌شود. البته این در خودرو های نو زیاد محسوس نیست ولی در هر صورت تجدید حافظه ECU کاملا مفید خواهد بود.

چه زمانی حافظه موقت ECU پاک می‌شود؟

قطع برق ECU می‌تواند باعث پاک شدن اطلاعات حافظه موقت شود. مهم‌ترین موارد عبارت‌اند از:

• جدا کردن کابل باتری برای مدت بیش از ۱۵ دقیقه
• جدا کردن سوکت‌های ECU برای مدت بیش از ۱۵ دقیقه
• جدا کردن سوکت رله دوبل در خودروهای غیرمولتی‌پلکس یا سوکت BSM در خودروهای مولتی‌پلکس برای مدت بیش از ۱۵ دقیقه

پس از پاک شدن حافظه موقت، ممکن است خودرو برای مدتی دچار مکث، بدکارکردن یا سکته‌های لحظه‌ای شود؛ زیرا برخی پارامترهای موردنیاز برای تنظیم عملکرد موتور از بین رفته‌اند. در چنین شرایطی، تجدید حافظه یا Initialize می‌تواند برای بازتنظیم این پارامترها انجام شود.

ای سی یو چگونه خودرو را عیب یابی می‌کند؟

ECU اطلاعات مربوط به عملکرد موتور و سیستم‌های تحت کنترل خود را دریافت و ثبت می‌کند. در صورت بروز مشکل، بخشی از این اطلاعات به‌صورت کد خطا در حافظه ECU ثبت می‌شود. برای بررسی این اطلاعات و شناسایی مشکل، از دستگاه دیاگ خودرو استفاده می‌شود.

دیاگ خودرو چیست و چه ارتباطی با ECU دارد؟

دیاگ خودرو دستگاهی است که به ECU متصل می‌شود و اطلاعات و خطاهای ثبت‌شده در آن را می‌خواند. تعمیرکار با بررسی این اطلاعات و مقایسه آن‌ها با مقادیر و استانداردهای مربوط به خودرو، می‌تواند بخش دارای مشکل را شناسایی و فرایند عیب‌یابی را دقیق‌تر انجام دهد.

کد خطای ECU چیست؟

کد خطا یک شناسه ثبت‌شده در ECU است که وجود یک وضعیت غیرعادی یا اختلال در یکی از بخش‌های تحت کنترل سیستم را نشان می‌دهد. این کدها به تعمیرکار کمک می‌کنند تا مسیر عیب‌یابی را مشخص کرده و بخش‌های مرتبط با خطا را بررسی کند.

آیا هر خطای ثبت شده به معنی خرابی ECU است؟

خیر. ثبت کد خطا لزوما به معنی خراب بودن ECU نیست. ممکن است مشکل از سنسور، سیم‌کشی، اتصالات یا یکی از قطعات تحت کنترل ECU باشد و خود ECU کاملا سالم باشد. بنابراین تشخیص خرابی ECU باید پس از بررسی کد خطا و سایر بخش‌های مرتبط انجام شود.

تجدید حافظه ECU چگونه انجام می‌شود؟

ای سی یوی خودرو قابلیت سازگاری با شرایط مختلف عملکرد موتور را دارد و برخی پارامترهای موردنیاز خود را در طول کارکرد خودرو تنظیم و ذخیره می‌کند. این فرایند با استفاده از اطلاعات سنسورهای مختلف، از جمله سنسور اکسیژن، سنسور موقعیت دریچه گاز و استپ موتور انجام می‌شود.

پس از پاک شدن حافظه موقت ECU، می‌توان با انجام فرایند تجدید حافظه یا Initialize، شرایط لازم برای بازتنظیم این پارامترها را فراهم کرد. در متن منبع، روش پیشنهادی شرکت پژو برای تجدید حافظه به این صورت بیان شده است:

1. سوئیچ را حداقل ۱۰ ثانیه در حالت بسته قرار دهید.
2. سوئیچ را حداقل ۱۰ ثانیه باز کنید.
3. خودرو را روشن کنید و حداقل ۱۰ ثانیه پدال گاز را فشار ندهید.
4. دنده‌ها را به‌ترتیب به ECU معرفی کنید.

فوت‌وفن کارگاهی اساتید

• بعد از تجدید حافظه، برای قضاوت درباره عملکرد خودرو عجله نکنید. ممکن است ECU برای بازتنظیم پارامترهای خود به مدتی کارکرد و رانندگی نیاز داشته باشد؛ بنابراین بد کار کردن اولیه خودرو لزوماً به معنی خرابی ECU نیست.
• اگر بعد از تجدید حافظه، مکث یا بدکارکردن خودرو ادامه داشت، فقط ECU را مقصر ندانید. سنسورها، اتصالات و سایر بخش‌های مرتبط با سیستم انژکتوری را نیز بررسی کنید؛ چون پاک شدن حافظه و بازآموزی ECU به‌تنهایی نمی‌تواند یک ایراد سخت‌افزاری را برطرف کند.

تجدید یا ریست حافظه ECU چگونه انجام می‌شود؟

تجدید حافظه ECU یا Initialize فرایندی است که پس از پاک شدن برخی اطلاعات حافظه موقت، برای بازتنظیم و سازگاری مجدد پارامترهای عملکرد موتور انجام می‌شود. این فرایند می‌تواند به ECU کمک کند اطلاعات و تنظیمات موردنیاز خود را دوباره با شرایط عملکرد خودرو هماهنگ کند.

چه زمانی ECU نیاز به تجدید حافظه دارد؟

تجدید حافظه معمولاً پس از قطع برق ECU و پاک شدن اطلاعات حافظه موقت مطرح می‌شود. برای مثال، موارد زیر می‌توانند باعث پاک شدن حافظه موقت شوند:

• جدا کردن کابل باتری برای بیش از ۱۵ دقیقه
• جدا کردن سوکت‌های ECU برای بیش از ۱۵ دقیقه
• جدا کردن سوکت رله دوبل در خودروهای غیرمولتی‌پلکس یا سوکت BSM در خودروهای مولتی‌پلکس برای بیش از ۱۵ دقیقه

روش تجدید حافظه ECU

روش پیشنهادی برای تجدید حافظه ECU به این صورت است:

1. سوئیچ را حداقل ۱۰ ثانیه در حالت بسته قرار دهید.
2. سوئیچ را حداقل ۱۰ ثانیه باز کنید.
3. خودرو را روشن کنید و حداقل ۱۰ ثانیه پدال گاز را فشار ندهید.
4. دنده‌ها را به‌ترتیب به ECU معرفی کنید.

بعد از تجدید حافظه چه اتفاقی برای عملکرد خودرو می‌افتد؟

پس از پاک شدن حافظه موقت، ممکن است خودرو برای مدتی دچار مکث، سکته‌های لحظه‌ای یا تغییر در نحوه عملکرد موتور شود؛ زیرا برخی پارامترهای لحظه‌ای از حافظه ECU پاک شده‌اند.

با انجام تجدید حافظه و طی شدن فرایند بازتنظیم، ECU می‌تواند پارامترهای موردنیاز را دوباره تنظیم کند و عملکرد خودرو به شرایط عادی نزدیک شود. در صورت ادامه داشتن مشکل، باید سایر بخش‌های سیستم انژکتوری و سنسورهای مرتبط نیز بررسی شوند.

علائم خرابی ECU چیست؟

خرابی ECU می‌تواند خودش را به شکل‌های مختلفی در عملکرد موتور نشان دهد. برخی از مهم‌ترین نشانه‌ها عبارت‌اند از:

چگونه خرابی ECU را از خرابی سنسورها تشخیص دهیم؟

ثبت خطای سنسور به‌تنهایی به معنی خرابی ECU نیست. برای تشخیص دقیق باید علاوه بر خود سنسور، سیم‌کشی، اتصالات، تغذیه و مدار مربوط به سنسور در ECU نیز بررسی شود.

برای مثال، اگر یک سنسور سالم باشد اما خطای آن به‌صورت ثابت در ECU ثبت شود، یکی از احتمالات می‌تواند خرابی رگولاتور ۵ ولت مرجع سنسورها یا مدار مرتبط با آن باشد.

رایج‌ترین خرابی‌های سخت‌افزاری و نرم‌افزاری ECU

برخی از خرابی‌های رایج ECU و نشانه‌های مرتبط با آن‌ها عبارت‌اند از:

انواع ECU خودروهای رایج در بازار ایران

ECUهای مورد استفاده در خودروهای مختلف از نظر برند، مدل، نوع حافظه و ساختار الکترونیکی با یکدیگر تفاوت دارند. در بازار ایران، نمونه‌هایی از ECUهای بوش، زیمنس، کروز، والئو و ساژم مورد استفاده قرار گرفته‌اند.

انتخاب روش عیب‌یابی، تعمیر یا برنامه‌ریزی ECU به مدل دقیق ECU و خودرو بستگی دارد؛ بنابراین نمی‌توان یک روش واحد را برای تمام ECUها در نظر گرفت.

چگونه از ECU خودرو محافظت کنیم؟

برای جلوگیری از آسیب به ECU و سایر قطعات الکترونیکی خودرو، نکات زیر را رعایت کنید:

• کابل باتری را هنگام روشن بودن خودرو جدا نکنید؛ نوسانات ولتاژ دینام می‌تواند به ECU و سایر واحدهای کنترل الکترونیکی آسیب برساند.
• برای تست جرقه شمع، وایر را مستقیماً به بدنه متصل نکنید؛ برای بررسی جرقه از یک شمع یدک مناسب استفاده کنید.
• از تماس آب و رطوبت با ECU و سوکت‌های آن جلوگیری کنید؛ خیس شدن پین‌های سوکت می‌تواند باعث اتصال کوتاه و آسیب به ECU شود.
• پین‌های ECU را با دست لمس نکنید؛ الکتریسیته ساکن بدن می‌تواند به قطعات حساس الکترونیکی آسیب بزند.
• هنگام باز کردن یا نصب ECU، ابتدا برق خودرو را قطع کنید و از اتصال صحیح سوکت‌ها اطمینان داشته باشید.

البته این موارد و سایر موارد مربوط به ای سی یو را می توانید با شرکت در دوره جامع برق و سیم‌کشی خودرو نیز فرا بگیرید.

آموزش تخصصی آشنایی با ECU در دارالفنون ری

یادگیری اصولی، تست عملی و تسلط بر استانداردهای این حوزه نیازمند آموزش کارگاهی روی تجهیزات واقعی است. با ثبت‌نام در دوره آموزش جامع ECU دارالفنون آموزشگاه دارالفنون ری، زیر نظر اساتید باسابقه مهارت‌آموزی کنید.

جمع‌بندی آموزش ECU

ECU یا کامپیوتر خودرو یکی از اصلی‌ترین بخش‌های سیستم مدیریت موتور در خودروهای انژکتوری است که اطلاعات را از سنسورها دریافت و پس از پردازش، فرمان‌های لازم را برای کنترل بخش‌های مختلف خودرو صادر می‌کند. تنظیم مقدار و زمان پاشش سوخت، کنترل عملکرد موتور، مدیریت مصرف سوخت و شناسایی برخی خطاها از مهم‌ترین وظایف ECU به شمار می‌روند.

در این آموزش با اجزای ECU، سنسورهای متصل به آن، نحوه عیب‌یابی با دستگاه دیاگ، حافظه موقت و دائم، تجدید حافظه، علائم خرابی و خرابی‌های سخت‌افزاری و نرم‌افزاری ECU آشنا شدیم. همچنین نکات مهمی درباره محافظت از ECU و انواع ECUهای رایج در خودروهای بازار ایران بررسی شد.

شناخت صحیح عملکرد ECU کمک می‌کند هنگام بروز مشکل، به‌جای تعویض بی‌دلیل قطعات، مسیر عیب‌یابی به‌صورت مرحله‌ای دنبال شود. با بررسی کدهای خطا، سنسورها، سیم‌کشی، اتصالات و مدارهای مرتبط می‌توان علت اصلی بسیاری از ایرادات را دقیق‌تر مشخص کرد و در صورت نیاز، ECU را تعمیر یا برنامه‌ریزی مجدد کرد.
