نحوه سیم پیچی ترانس های القایی

نحوه سیم پیچی ترانس های القایی

نحوه سیم پیچی ترانس های القایی : سیم پیچی ترانسفورماتورهای القایی فرآیندی ظریف است که نیاز به دقت و مهارت دارد. مراحل مختلفی در این فرآیند وجود دارد که باید به دقت انجام شوند تا به یک ترانسفورماتور کارآمد و قابل اعتماد دست یافت.

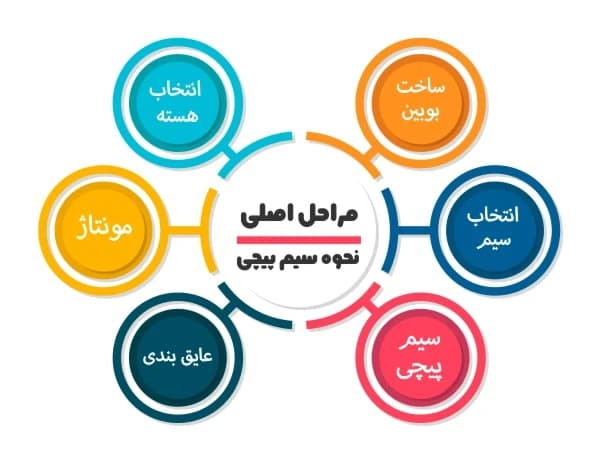

در اینجا خلاصه ای از مراحل اصلی نحوه سیم پیچی ترانس های القایی آورده شده است:

نحوه سیم پیچی ترانس های القایی

1. انتخاب هسته:

اولین قدم انتخاب هسته مناسب برای ترانسفورماتور است. هسته باید از مواد مغناطیسی با کیفیت بالا مانند ورق های فولادی سیلیسیم دار ساخته شده باشد. اندازه هسته به توان و ولتاژ مورد نظر ترانسفورماتور بستگی دارد.

2. ساخت بوبین:

پس از انتخاب هسته، بوبین باید ساخته شود. بوبین از مواد عایق مانند مقوا یا پلاستیک ساخته شده است و هسته را در خود جای می دهد. بوبین باید به گونه ای طراحی شود که سیم پیچ ها به طور مرتب و منظم در آن قرار گیرند.

3. انتخاب سیم:

سیم مورد استفاده برای سیم پیچی ترانسفورماتور باید از جنس مس با روکش عایق باشد. اندازه سیم به جریان و ولتاژ مورد نظر ترانسفورماتور بستگی دارد.

4. سیم پیچی:

سیم پیچ ها به دور هسته و داخل بوبین پیچیده می شوند. تعداد دور سیم پیچ ها در سیم پیچ اولیه و ثانویه نسبت ولتاژ مورد نظر ترانسفورماتور را تعیین می کند.

5. عایق بندی:

پس از سیم پیچی، سیم پیچ ها باید به طور کامل عایق بندی شوند تا از اتصال کوتاه بین آنها جلوگیری شود. عایق بندی می تواند با استفاده از لاک، رزین یا سایر مواد عایق انجام شود.

6. مونتاژ:

در نهایت، سیم پیچ ها، هسته و سایر اجزای ترانسفورماتور باید مونتاژ شوند. مونتاژ باید به گونه ای انجام شود که تمام اجزا به طور ایمن در جای خود قرار گیرند.

نکات مهم:

در هنگام سیم پیچی، باید از کشش بیش از حد سیم ها خودداری شود، زیرا این کار می تواند به عایق آنها آسیب برساند.

سیم پیچ ها باید به طور مرتب و منظم در بوبین قرار گیرند تا از نشت شار مغناطیسی جلوگیری شود.

تمام اتصالات باید به دقت لحیم یا جوش داده شوند تا از ایجاد اتصال کوتاه جلوگیری شود.

ترانسفورماتور باید قبل از استفاده به طور کامل آزمایش شود تا از عملکرد صحیح آن اطمینان حاصل شود.

نحوه سیم پیچی ترانس های القایی

ترانسفورماتور چیست؟

ترانسفورماتور وسیله‌ای الکتریکی است که انرژی الکتریکی را بین دو یا چند سیم‌پیچ و از طریق القای الکترومغناطیسی منتقل می‌کند. به این صورت، یک جریان متغیر در سیم‌پیچ اولیه ترانسفورمر موجب تولید میدان مغناطیسی متغیر در هسته ترانسفورماتور گردیده و تاثیر میدان متغیر مغناطیسی منجر به ایجاد ولتاژ در سیم‌پیچ ثانویه می‌شود.

در ساده‌ترین حالت، یک ترانسفورماتور از دو سیم‌پیچ مجزا تشکیل شده است که به دور یک هسته مشترک از جنس مواد مغناطیسی (معمولاً آهن) پیچیده می‌شوند. سیم‌پیچی که به منبع برق متصل می‌شود، سیم‌پیچ اولیه نامیده می‌شود و سیم‌پیچی که به بار متصل می‌شود، سیم‌پیچ ثانویه نامیده می‌شود.

elevated green transformer in the street of sri la 2023 11 27 05 14 50 utc

کاربردهای ترانسفورماتور:

ترانسفورماتورها در کاربردهای مختلفی از جمله موارد زیر استفاده می‌شوند:

تغییر ولتاژ: ترانسفورماتورها می توانند ولتاژ را از یک سطح به سطح دیگر افزایش یا کاهش دهند. این امر برای انتقال برق در مسافت های طولانی و همچنین برای تامین برق دستگاه های مختلف با نیازهای ولتاژ متفاوت ضروری است.

جدا سازی الکتریکی: ترانسفورماتورها می توانند دو مدار الکتریکی را از نظر الکتریکی جدا کنند در حالی که به آنها اجازه می دهد انرژی را بین خود مبادله کنند. این امر برای محافظت از تجهیزات در برابر نویز و اضافه ولتاژ مفید است.

مطابقت امپدانس: ترانسفورماتورها می توانند امپدانس را بین دو مدار الکتریکی مطابقت دهند. این امر برای به حداکثر رساندن انتقال توان بین مدارها مهم است.

انواع ترانسفورماتور:

ترانسفورماتورها در انواع مختلفی از جمله موارد زیر موجود هستند:

نحوه سیم پیچی ترانس های القایی

ترانسفورماتور قدرت: این نوع ترانسفورماتور برای انتقال مقادیر زیادی از توان الکتریکی استفاده می شود. آنها معمولاً در نیروگاه ها، ایستگاه های فرعی و سایر تاسیسات بزرگ برق یافت می شوند.

ترانسفورماتور توزیع: این نوع ترانسفورماتور برای توزیع برق به خانه ها و مشاغل استفاده می شود. آنها معمولاً روی تیرهای برق یا در پست های برق نصب می شوند.

ترانسفورماتور ابزار دقیق: این نوع ترانسفورماتور برای اندازه گیری ولتاژ و جریان الکتریکی استفاده می شود. آنها معمولاً در تجهیزات آزمایشگاهی و صنعتی یافت می شوند.

ترانسفورماتور کاهنده: این نوع ترانسفورماتور برای کاهش ولتاژ استفاده می شود. آنها معمولاً برای تامین برق دستگاه های الکترونیکی مانند تلویزیون و کامپیوتر استفاده می شوند.

ترانسفورماتور افزاینده: این نوع ترانسفورماتور برای افزایش ولتاژ استفاده می شود. آنها معمولاً در کوره های قوس الکتریکی و سایر کاربردهای صنعتی با ولتاژ بالا استفاده می شوند.

مزایای ترانسفورماتور:

ترانسفورماتورها مزایای متعددی از جمله موارد زیر را ارائه می دهند:

کارآمدی بالا: ترانسفورماتورها بسیار کارآمد هستند و می توانند بیش از 90 درصد انرژی الکتریکی را از سیم پیچ اولیه به سیم پیچ ثانویه منتقل کنند.

قابلیت اطمینان بالا: ترانسفورماتورها دستگاه های بسیار قابل اعتمادی هستند و می توانند سال ها بدون نیاز به تعمیر یا تعویض کار کنند.

هزینه کم: ترانسفورماتورها در مقایسه با سایر دستگاه های الکتریکی با قابلیت مشابه، نسبتاً ارزان هستند.

نگهداری کم: ترانسفورماتورها به نگهداری کمی نیاز دارند و به طور کلی فقط نیاز به بازرسی های دوره ای دارند.

معایب ترانسفورماتور:

ترانسفورماتورها معایب کمی دارند از جمله موارد زیر:

وزن و حجم: ترانسفورماتورها می توانند بسته به توان و ولتاژ آنها، سنگین و حجیم باشند.

سر و صدا: ترانسفورماتورهای بزرگ می توانند در هنگام کار، نویز ایجاد کنند.

نشت روغن: برخی از ترانسفورماتورها با روغن پر می شوند که می تواند در صورت نشتی، برای محیط زیست مضر باشد.

سیم پیچ ترانس القایی چیست؟

سیم پیچ ترانسفورماتور القایی، هادی الکتریکی است که به دور هسته مغناطیسی ترانسفورماتور پیچیده شده است. این سیم پیچ ها نقش اساسی در عملکرد ترانسفورماتور دارند و برای انتقال انرژی الکتریکی بین دو یا چند مدار الکتریکی از طریق القای الکترومغناطیسی استفاده می شوند.

دو نوع سیم پیچ اصلی در ترانسفورماتور وجود دارد:

1. سیم پیچ اولیه:

این سیم پیچ به منبع برق متصل می شود.

جریان متغیر در سیم پیچ اولیه، میدان مغناطیسی متغیری را در هسته ترانسفورماتور ایجاد می کند.

2. سیم پیچ ثانویه:

این سیم پیچ به بار یا مدار الکتریکی که قرار است انرژی را دریافت کند، متصل می شود.

تغییر میدان مغناطیسی در هسته ترانسفورماتور، ولتاژ القایی را در سیم پیچ ثانویه ایجاد می کند.

تعداد دور سیم پیچ ها در سیم پیچ اولیه و ثانویه نسبت ولتاژ را در ترانسفورماتور تعیین می کند. به عنوان مثال، اگر سیم پیچ ثانویه دارای دورهای بیشتری نسبت به سیم پیچ اولیه باشد، ولتاژ در سیم پیچ ثانویه بیشتر خواهد بود (ترانسفورماتور افزاینده). برعکس، اگر سیم پیچ ثانویه دارای دورهای کمتری نسبت به سیم پیچ اولیه باشد، ولتاژ در سیم پیچ ثانویه کمتر خواهد بود (ترانسفورماتور کاهنده).

نحوه سیم پیچی ترانس های القایی

نکات مهم در مورد سیم پیچ های ترانسفورماتور:

سیم پیچ ها باید از جنس هادی با کیفیت بالا مانند مس باشند.

عایق بندی سیم پیچ ها باید به درستی انجام شود تا از اتصال کوتاه بین آنها جلوگیری شود.

تعداد دور سیم پیچ ها باید با دقت محاسبه و اجرا شود تا به نسبت ولتاژ مورد نظر دست یابد.

سیم پیچ ها باید به طور یکنواخت و منظم در هسته ترانسفورماتور پیچیده شوند تا از نشت شار مغناطیسی جلوگیری شود.

انواع سیم پیچ های ترانسفورماتور:

سیم پیچ های ترانسفورماتور در انواع مختلفی از جمله موارد زیر موجود هستند:

نحوه سیم پیچی ترانس های القایی

سیم پیچ لایه ای: این نوع سیم پیچ از لایه های جداگانه سیم تشکیل شده است که به دور هسته پیچیده می شوند.

سیم پیچ حلقه ای: این نوع سیم پیچ از یک سیم واحد تشکیل شده است که به طور مداوم به دور هسته پیچیده می شود.

سیم پیچ فشرده: این نوع سیم پیچ با استفاده از فشار به سیم ها در داخل هسته فشرده می شود.

نوع سیم پیچ مورد استفاده در یک ترانسفورماتور به عوامل مختلفی از جمله توان، ولتاژ و فرکانس ترانسفورماتور بستگی دارد.

کاربردهای سیم پیچ های ترانسفورماتور:

سیم پیچ های ترانسفورماتور در کاربردهای مختلفی از جمله موارد زیر استفاده می شوند:

ترانسفورماتورهای قدرت: برای انتقال مقادیر زیادی از توان الکتریکی در شبکه های برق استفاده می شود.

ترانسفورماتورهای توزیع: برای توزیع برق به خانه ها و مشاغل استفاده می شود.

ترانسفورماتورهای ابزار دقیق: برای اندازه گیری ولتاژ و جریان الکتریکی استفاده می شود.

ترانسفورماتورهای کاهنده: برای کاهش ولتاژ در دستگاه های الکترونیکی مانند تلویزیون و کامپیوتر استفاده می شود.

ترانسفورماتورهای افزاینده: برای افزایش ولتاژ در کوره های قوس الکتریکی و سایر کاربردهای صنعتی با ولتاژ بالا استفاده می شود.

فرمول سیم پیچ ترانسفورماتور

برای محاسبه سیم پیچ های ترانسفورماتور، از چند فرمول کلیدی استفاده می شود که رابطه بین ولتاژ، جریان، دور سیم پیچ و ابعاد هسته را مشخص می کنند. در اینجا به بررسی برخی از این فرمول ها می پردازیم:

1. نسبت ولتاژ:

نسبت ولتاژ بین سیم پیچ های اولیه و ثانویه ترانسفورماتور با فرمول زیر بدست می آید:

Vp/Vs = Np/Ns

در این فرمول:

Vp: ولتاژ در سیم پیچ اولیه

Vs: ولتاژ در سیم پیچ ثانویه

Np: تعداد دور سیم پیچ اولیه

Ns: تعداد دور سیم پیچ ثانویه

از این فرمول می توان برای تعیین تعداد دور سیم پیچ ثانویه یا اولیه با توجه به ولتاژها و تعداد دورهای شناخته شده استفاده کرد.

2. چگالی جریان:

چگالی جریان در سیم پیچ های ترانسفورماتور با فرمول زیر بدست می آید:

J = I / A

در این فرمول:

J: چگالی جریان (بر حسب آمپر در میلی متر مربع)

I: جریان در سیم پیچ (بر حسب آمپر)

A: سطح مقطع سیم پیچ (بر حسب میلی متر مربع)

چگالی جریان باید در محدوده ای باشد که از گرم شدن بیش از حد سیم پیچ و آسیب دیدن عایق آن جلوگیری کند.

3. ابعاد هسته:

ابعاد هسته ترانسفورماتور با توجه به توان، ولتاژ و فرکانس ترانسفورماتور انتخاب می شود. رابطه بین این پارامترها با ابعاد هسته (طول، عرض و ارتفاع) به طور دقیق توسط معادلات پیچیده ای تعیین می شود که در طراحی ترانسفورماتورها استفاده می شوند.

4. فرمول های مربوط به تلفات:

علاوه بر فرمول های ذکر شده، فرمول های دیگری نیز برای محاسبه تلفات در ترانسفورماتور مانند تلفات هسته، تلفات مسی و تلفات بار وجود دارد. این تلفات بر کارایی و عملکرد ترانسفورماتور تاثیر می گذارند و باید در طراحی آن ها در نظر گرفته شوند.

نکات مهم در هنگام استفاده از فرمول های سیم پیچ ترانسفورماتور:

واحدهای مورد استفاده در فرمول ها باید به طور دقیق رعایت شوند.

دقت کنید که از مقادیر صحیح برای ولتاژ، جریان، تعداد دور و ابعاد هسته استفاده کنید.

در صورت عدم تسلط بر محاسبات، از نرم افزارهای تخصصی طراحی ترانسفورماتور استفاده کنید.

مزایای سیم پیچ ترانسفورماتور:

سیم پیچ های ترانسفورماتور نقش اساسی در عملکرد ترانسفورماتورها دارند و مزایای متعددی را ارائه می دهند که به شرح زیر است:

1. انتقال کارآمد انرژی الکتریکی:

سیم پیچ ها هسته مغناطیسی ترانسفورماتور را احاطه می کنند و میدان مغناطیسی متغیری را در آن ایجاد می کنند که این میدان ولتاژ را در سیم پیچ ثانویه القا می کند.

این فرآیند انتقال انرژی الکتریکی بین دو یا چند مدار را با کارایی بالا امکان پذیر می کند. ترانسفورماتورهای مدرن می توانند بیش از 98 درصد از انرژی الکتریکی را از سیم پیچ اولیه به سیم پیچ ثانویه منتقل کنند.

2. افزایش یا کاهش ولتاژ:

نسبت دور سیم پیچ ها در سیم پیچ اولیه و ثانویه، نسبت ولتاژ بین آنها را تعیین می کند.

با تغییر این نسبت می توان از ترانسفورماتور برای افزایش ولتاژ (ترانسفورماتور افزاینده) یا کاهش ولتاژ (ترانسفورماتور کاهنده) استفاده کرد.

این قابلیت در طیف گسترده ای از کاربردها مانند شبکه های برق، لوازم الکترونیکی و تجهیزات صنعتی بسیار مفید است.

3. جداسازی الکتریکی:

سیم پیچ های اولیه و ثانویه ترانسفورماتور از نظر الکتریکی جدا شده اند، به این معنی که هیچ جریان الکتریکی مستقیمی بین آنها وجود ندارد.

این جداسازی الکتریکی مزایای متعددی را به همراه دارد، از جمله:

ایمنی: خطر برق گرفتگی را کاهش می دهد.

کاهش نویز: نویز الکتریکی از یک مدار به مدار دیگر منتقل نمی شود.

انعطاف پذیری: امکان اتصال مدارهای با ولتاژهای مختلف را فراهم می کند.

4. مطابقت امپدانس:

ترانسفورماتورها می توانند امپدانس را بین دو مدار الکتریکی مطابقت دهند.

امپدانس نسبت ولتاژ به جریان در یک مدار است.

مطابقت امپدانس برای انتقال حداکثر توان بین دو مدار و جلوگیری از اتلاف انرژی ضروری است.

5. تنوع و کاربرد گسترده:

سیم پیچ های ترانسفورماتور در انواع مختلفی از جمله لایه ای، حلقه ای و فشرده با توجه به نیازهای مختلف طراحی و ساخته می شوند.

از این سیم پیچ ها در طیف گسترده ای از ترانسفورماتورها مانند ترانسفورماتورهای قدرت، توزیع، ابزار دقیق، کاهنده و افزاینده استفاده می شود.

6. هزینه کم و نگهداری آسان:

سیم پیچ های ترانسفورماتور از مواد نسبتاً ارزان مانند مس ساخته می شوند و فرآیند ساخت آنها نسبتاً ساده است.

به همین دلیل، ترانسفورماتورها در مقایسه با سایر دستگاه های الکتریکی با قابلیت مشابه، نسبتاً ارزان هستند.

علاوه بر این، سیم پیچ های ترانسفورماتور به طور کلی به نگهداری کمی نیاز دارند و می توانند سال ها بدون نیاز به تعمیر یا تعویض کار کنند.

7. قابلیت اطمینان بالا:

سیم پیچ های ترانسفورماتور از مواد با کیفیت بالا و با روش های دقیق ساخته می شوند.

این امر به آنها اطمینان و طول عمر بالایی می دهد.

ترانسفورماتورها می توانند در شرایط محیطی مختلف و بدون افت قابل توجه عملکرد، به طور قابل اعتمادی کار کنند.

در مجموع، سیم پیچ های ترانسفورماتور اجزای ضروری و مفید در دنیای امروزی هستند. مزایای متعددی از جمله انتقال کارآمد انرژی، افزایش یا کاهش ولتاژ، جداسازی الکتریکی، مطابقت امپدانس، تنوع و کاربرد گسترده، هزینه کم و نگهداری آسان و قابلیت اطمینان بالا را ارائه می دهند.

معایب سیم پیچ ترانسفورماتور:

درست است که سیم پیچ های ترانسفورماتور مزایای قابل توجهی ارائه می دهند، اما در کنار این مزایا، معایبی نیز دارند که باید در نظر گرفته شوند. برخی از این معایب عبارتند از:

1. تلفات توان:

هیچ فرآیندی بدون تلفات نیست و انتقال انرژی الکتریکی از طریق ترانسفورماتور نیز از این قاعده مستثنی نیست.

بخشی از انرژی الکتریکی در سیم پیچ ها و هسته ترانسفورماتور به گرما تبدیل می شود که به عنوان تلفات شناخته می شود.

این تلفات می تواند باعث کاهش راندمان ترانسفورماتور، افزایش مصرف برق و تولید گرما شود.

2. وزن و حجم:

سیم پیچ ها و هسته ترانسفورماتور از مواد مغناطیسی و هادی مانند مس ساخته شده اند که چگالی بالایی دارند.

به همین دلیل، ترانسفورماتورها، به خصوص ترانسفورماتورهای با توان بالا، می توانند سنگین و حجیم باشند.

این امر می تواند چالش هایی را در حمل و نقل، نصب و ادغام آنها در سیستم های الکتریکی ایجاد کند.

3. نویز صوتی:

ترانسفورماتورهای بزرگ، به خصوص ترانسفورماتورهای قدرت، در هنگام کار می توانند نویز صوتی قابل توجهی ایجاد کنند.

این نویز ناشی از لرزش هسته و ارتعاشات مغناطیسی در سیم پیچ ها است.

در برخی موارد، نویز صوتی ترانسفورماتورها می تواند آزاردهنده باشد و نیاز به اقدامات کاهشی صدا مانند استفاده از محفظه های عایق صدا یا نصب ترانسفورماتور در مکان های دور از مناطق مسکونی باشد.

4. خطرات زیست محیطی:

برخی از ترانسفورماتورهای قدیمی با روغن پر می شوند که می تواند در صورت نشتی، برای محیط زیست مضر باشد.

این روغن ها حاوی مواد شیمیایی سمی هستند که می توانند خاک و آب های زیرزمینی را آلوده کنند.

علاوه بر این، فرآیند تولید ترانسفورماتورها می تواند منجر به انتشار آلاینده ها به محیط زیست شود.

5. محدودیت های فرکانسی:

ترانسفورماتورها برای کار در محدوده فرکانسی خاصی طراحی شده اند.

اگر فرکانس جریان الکتریکی از این محدوده فراتر رود، کارایی ترانسفورماتور کاهش می یابد و ممکن است آسیب ببیند.

این امر در کاربردهایی که با فرکانس های بالا مانند سیستم های الکترونیکی قدرت سروکار دارند، باید مورد توجه قرار گیرد.

6. نیاز به خنک کننده:

تلفات توان در ترانسفورماتورها به صورت گرما تولید می شود که باید از ترانسفورماتور خارج شود.

ترانسفورماتورهای کوچک ممکن است به طور طبیعی با اتکا به همرفت هوا خنک شوند، اما ترانسفورماتورهای بزرگتر به سیستم های خنک کننده اضافی مانند فن ها یا رادیاتورهای روغن نیاز دارند.

این سیستم های خنک کننده می توانند پیچیده و پرهزینه باشند و به نگهداری و تعمیرات منظم نیاز دارند.

7. حساسیت به اضافه بار و اتصال کوتاه:

عبور جریان بیش از حد از سیم پیچ های ترانسفورماتور (اضافه بار) یا اتصال کوتاه بین سیم پیچ ها می تواند باعث گرم شدن بیش از حد، آسیب به عایق و حتی آتش سوزی شود.

برای محافظت از ترانسفورماتور در برابر این خطرات، باید از فیوزها، بریکرها و سایر تجهیزات حفاظتی استفاده شود.

در نتیجه، علیرغم مزایای متعدد، سیم پیچ های ترانسفورماتور معایبی نیز دارند که باید در هنگام طراحی، ساخت، نصب و کار با ترانسفورماتورها در نظر گرفته شوند.

با پیشرفت تکنولوژی، تلاش هایی برای کاهش این معایب در حال انجام است. به عنوان مثال، استفاده از مواد جدید با تلفات کمتر، طراحی های نوآورانه برای کاهش نویز و وزن، و روش های تولید سازگار با محیط زیست می تواند به بهبود کارایی و پایداری ترانسفورماتورها در آینده کمک کند.
