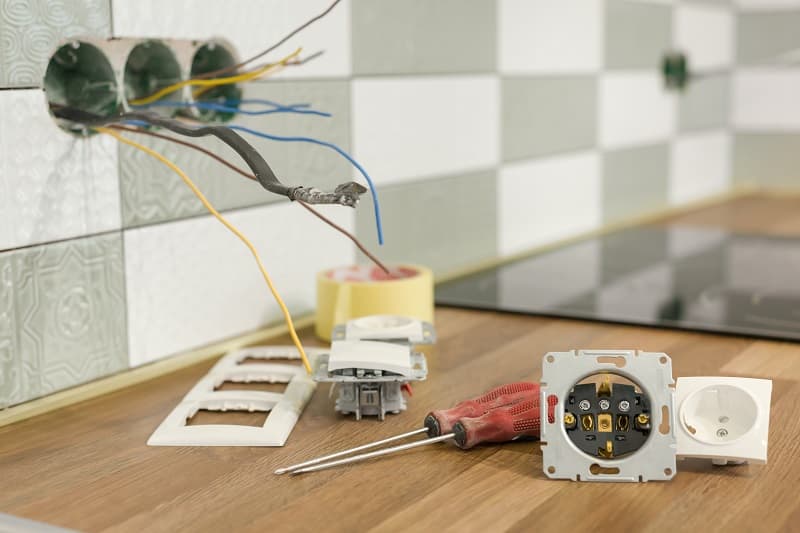

آموزش سیم کشی پریز برق

آموزش سیم کشی پریز برق یکی از مهارت‌های ضروری برای هر فرد است که می‌خواهد تعمیرات جزئی در خانه را انجام دهد. با یادگیری این مهارت، نه تنها می‌توانید در هزینه‌های خود صرفه‌جویی کنید، بلکه از ایمنی سیستم الکتریکی منزل خود نیز اطمینان حاصل خواهید کرد. در این آموزش، قدم به قدم فرآیند سیم کشی پریز برق را به شما نشان خواهیم داد.

ابتدا، ابزارها و وسایل مورد نیاز را معرفی می‌کنیم و سپس، مراحل ایمنی لازم را شرح می‌دهیم. در ادامه، نحوه سیم کشی صحیح پریز برق را آموزش خواهیم داد و نکات کلیدی آن را بیان خواهیم کرد . با دنبال کردن این راهنمای جامع، شما نیز قادر خواهید بود پریزهای برق را با اطمینان و ایمنی کامل سیم کشی کنید.

برای سیم‌کشی پریز برق به صورت ایمن و صحیح، مراحل زیر را دنبال کنید:

ابزار و مواد مورد نیاز:

1. پریز برق (دوتایی یا تکی)
2. کابل برق (معمولاً 2.5 میلی‌متر مربع برای پریزهای خانگی)
3. جعبه پریز (جهت نصب پریز داخل دیوار)
4. دریل و مته
5. پیچ‌گوشتی (چهار سو و دو سو)
6. انبردست و سیم‌چین
7. تستر ولتاژ (برای اطمینان از قطع بودن برق)
8. نوار عایق و لوله خرطومی

** ” برق ساختمان یاد بگیر، تا پولت مثل سیم برق جریان پیدا کنه ! ” **

مراحل سیم‌کشی پریز برق:

1. قطع برق: ابتدا برق را از تابلو برق اصلی قطع کنید. این کار را با خاموش کردن فیوز مربوطه انجام دهید و با استفاده از تستر ولتاژ مطمئن شوید که جریان برق قطع شده است.
2. انتخاب محل پریز: محل نصب پریز را روی دیوار مشخص کنید. توجه داشته باشید که پریزها باید در ارتفاع مناسبی (معمولاً 30 تا 40 سانتی‌متر از کف) نصب شوند.
3. نصب جعبه پریز: با استفاده از دریل و مته، جای جعبه پریز را روی دیوار سوراخ کنید و جعبه را در محل مورد نظر نصب کنید.
4. کشیدن کابل: کابل برق را از تابلو برق تا محل نصب پریز بکشید. اگر نیاز است از لوله خرطومی برای محافظت کابل استفاده کنید.
5. اتصال سیم‌ها به پریز:
   • سیم فاز (معمولاً به رنگ قهوه‌ای یا قرمز) را به ترمینال فاز پریز وصل کنید.
   • سیم نول (معمولاً به رنگ آبی) را به ترمینال نول پریز وصل کنید.
   • سیم ارت (معمولاً به رنگ سبز و زرد) را به ترمینال ارت پریز وصل کنید.
6. نصب پریز: پس از اتصال سیم‌ها، پریز را در جعبه نصب کنید و با پیچ‌های مخصوص آن را محکم کنید.
7. بررسی نهایی:
   • پریز نصب شده را از نظر استحکام و اتصال صحیح سیم‌ها بررسی کنید.
   • برق را از تابلو برق وصل کنید و با استفاده از تستر ولتاژ، عملکرد پریز را بررسی کنید.
8. پایان کار: پس از اطمینان از عملکرد صحیح پریز، محل کار را تمیز کنید و ابزارها را جمع‌آوری کنید.

نکات ایمنی:

• همیشه قبل از شروع کار از قطع بودن برق اطمینان حاصل کنید.
• از ابزارهای مناسب و ایمن استفاده کنید.
• اگر با سیم‌کشی و سیستم‌های برق آشنایی ندارید، بهتر است از یک متخصص کمک بگیرید.

با رعایت مراحل فوق و توجه به نکات ایمنی، می‌توانید به صورت صحیح و ایمن سیم‌کشی پریز برق را انجام دهید.

نصب پریز روکار

نصب پریز روکار به نسبت نصب پریز توکار ساده‌تر است و نیازی به شکافتن دیوار ندارد. این نوع نصب معمولاً در مواقعی استفاده می‌شود که نیاز به افزودن پریز جدید در یک مکان باشد یا زمانی که دیوار از جنسی باشد که نصب توکار در آن مشکل است. مراحل نصب پریز روکار به شرح زیر است:

ابزار و مواد مورد نیاز:

1. پریز برق روکار
2. کابل برق
3. جعبه پریز روکار
4. پیچ و رولپلاک
5. پیچ‌گوشتی (چهار سو و دو سو)
6. انبردست و سیم‌چین
7. تستر ولتاژ
8. نوار عایق
9. لوله خرطومی (در صورت نیاز)
10. دریل و مته (در صورت نیاز)

مراحل نصب پریز روکار:

1. قطع برق: قبل از شروع کار، برق را از تابلو برق اصلی قطع کنید و با استفاده از تستر ولتاژ مطمئن شوید که جریان برق قطع شده است.
2. انتخاب محل نصب: محل نصب پریز را روی دیوار مشخص کنید. پریز باید در ارتفاع مناسبی (معمولاً 30 تا 40 سانتی‌متر از کف) نصب شود.
3. نصب جعبه پریز: جعبه پریز روکار را در محل مشخص شده روی دیوار قرار دهید و با استفاده از پیچ و رولپلاک آن را محکم به دیوار بچسبانید. در صورتی که دیوار نیاز به سوراخ‌کاری داشته باشد، با استفاده از دریل و مته مناسب، سوراخ‌ها را ایجاد کنید.
4. کشیدن کابل: کابل برق را از منبع برق تا محل نصب پریز بکشید. در صورت نیاز، از لوله خرطومی برای محافظت کابل استفاده کنید. کابل باید به گونه‌ای کشیده شود که هیچ گونه کشیدگی یا فشاری روی آن نباشد.
5. اتصال سیم‌ها به پریز:
   • سیم فاز (معمولاً به رنگ قهوه‌ای یا قرمز) را به ترمینال فاز پریز وصل کنید.
   • سیم نول (معمولاً به رنگ آبی) را به ترمینال نول پریز وصل کنید.
   • سیم ارت (معمولاً به رنگ سبز و زرد) را به ترمینال ارت پریز وصل کنید.
6. نصب پریز: پس از اتصال سیم‌ها، پریز را در جعبه روکار قرار داده و با پیچ‌های مخصوص آن را محکم کنید.
7. بررسی نهایی:
   • پریز نصب شده را از نظر استحکام و اتصال صحیح سیم‌ها بررسی کنید.
   • برق را از تابلو برق وصل کنید و با استفاده از تستر ولتاژ، عملکرد پریز را بررسی کنید.
8. پایان کار: پس از اطمینان از عملکرد صحیح پریز، محل کار را تمیز کنید و ابزارها را جمع‌آوری کنید.

نکات ایمنی:

• همیشه قبل از شروع کار از قطع بودن برق اطمینان حاصل کنید.
• از ابزارهای مناسب و ایمن استفاده کنید.
• اگر با سیم‌کشی و سیستم‌های برق آشنایی ندارید، بهتر است از یک متخصص کمک بگیرید.

با رعایت این مراحل و نکات ایمنی می‌توانید به صورت صحیح و ایمن یک پریز برق روکار را نصب کنید.

چگونه از پریز برق انشعاب بگیریم؟

گرفتن انشعاب از پریز برق موجود یکی از روش‌های متداول برای اضافه کردن پریز جدید بدون نیاز به کشیدن کابل‌های جدید از تابلو برق است. در اینجا به طور کامل مراحل و نکات مربوط به این کار توضیح داده می‌شود.

ابزار و مواد مورد نیاز:

1. پریز برق جدید
2. کابل برق (همانند کابل موجود، معمولاً 2.5 میلی‌متر مربع برای پریزهای خانگی)
3. جعبه پریز (در صورت نیاز)
4. پیچ‌گوشتی (چهار سو و دو سو)
5. انبردست و سیم‌چین
6. تستر ولتاژ
7. نوار عایق
8. کانکتورهای سیم (در صورت نیاز)
9. دریل و مته (در صورت نیاز برای نصب پریز جدید)

مراحل گرفتن انشعاب از پریز برق موجود:

1. قطع برق: ابتدا برق را از تابلو برق اصلی قطع کنید و با استفاده از تستر ولتاژ مطمئن شوید که جریان برق قطع شده است.
2. باز کردن پریز موجود: پیچ‌های پریز موجود را باز کنید و آن را از جعبه خارج کنید. مراقب باشید که سیم‌ها از ترمینال‌ها جدا نشوند تا بتوانید به راحتی سیم‌های جدید را به آن‌ها اضافه کنید.
3. تهیه سیم‌های جدید: از کابل برق جدید به طول مورد نیاز ببرید. این کابل باید به اندازه‌ای باشد که بتواند از پریز موجود به محل نصب پریز جدید برسد.
4. اتصال سیم‌های جدید به پریز موجود:
   • سیم فاز (معمولاً به رنگ قهوه‌ای یا قرمز) را به ترمینال فاز پریز موجود متصل کنید. اگر از کانکتورهای سیم استفاده می‌کنید، سیم جدید را با سیم قدیمی با استفاده از کانکتور مناسب وصل کنید.
   • سیم نول (معمولاً به رنگ آبی) را به ترمینال نول پریز موجود متصل کنید.
   • سیم ارت (معمولاً به رنگ سبز و زرد) را به ترمینال ارت پریز موجود متصل کنید.
5. نصب پریز جدید: پریز جدید را در محل مورد نظر نصب کنید. اگر نیاز به سوراخ کردن دیوار دارید، با استفاده از دریل و مته، محل نصب را آماده کنید و جعبه پریز را نصب کنید.
6. اتصال سیم‌ها به پریز جدید:
   • سیم فاز جدید را به ترمینال فاز پریز جدید متصل کنید.
   • سیم نول جدید را به ترمینال نول پریز جدید متصل کنید.
   • سیم ارت جدید را به ترمینال ارت پریز جدید متصل کنید.
7. نصب پریزها: پریز موجود را دوباره در جعبه خودش قرار دهید و پیچ‌های آن را محکم کنید. پریز جدید را نیز در جعبه جدید نصب کرده و پیچ‌های آن را محکم کنید.
8. بررسی نهایی:
   • پریزهای نصب شده را از نظر استحکام و اتصال صحیح سیم‌ها بررسی کنید.
   • برق را از تابلو برق وصل کنید و با استفاده از تستر ولتاژ، عملکرد هر دو پریز را بررسی کنید.

نکات ایمنی:

• همیشه قبل از شروع کار از قطع بودن برق اطمینان حاصل کنید.
• از ابزارهای مناسب و ایمن استفاده کنید.
• اطمینان حاصل کنید که سیم‌ها به درستی و محکم به ترمینال‌ها متصل شده‌اند و هیچ سیمی آزاد یا شل نیست.
• اگر با سیم‌کشی و سیستم‌های برق آشنایی ندارید، بهتر است از یک متخصص کمک بگیرید.

با رعایت این مراحل و نکات ایمنی می‌توانید به صورت صحیح و ایمن از پریز برق موجود انشعاب بگیرید و پریز جدیدی را نصب کنید.

نقشه کلید برق

نقشه‌کشی کلید برق به منظور درک چگونگی اتصال سیم‌ها و عملکرد کلیدها در یک سیستم الکتریکی مهم است. در اینجا چند نوع متداول نقشه‌کشی برای کلیدهای برق مختلف توضیح داده شده است:

1. نقشه‌کشی کلید یک پل (ساده)

کلید یک پل برای کنترل یک منبع نور یا دستگاه الکتریکی استفاده می‌شود. این کلید ساده‌ترین نوع کلید برق است.

اجزا:

• کلید یک پل
• منبع تغذیه (فاز و نول)
• لامپ

نقشه:

منبع تغذیه (فاز) — کلید یک پل — لامپ — منبع تغذیه (نول)

در این نقشه، سیم فاز از منبع تغذیه به کلید و از آنجا به لامپ می‌رود. سیم نول مستقیماً از منبع تغذیه به لامپ متصل می‌شود.

2. نقشه‌کشی کلید دو پل

کلید دو پل برای کنترل دو منبع نور یا دستگاه الکتریکی از یک مکان استفاده می‌شود.

اجزا:

• کلید دو پل
• دو لامپ

نقشه:

منبع تغذیه (فاز) — کلید دو پل — لامپ 1

                              |

                              — لامپ 2

منبع تغذیه (نول) — لامپ 1

                    |

                    — لامپ 2

در این نقشه، سیم فاز از منبع تغذیه به کلید دو پل می‌رود و از آنجا به هر یک از لامپ‌ها. سیم نول نیز مستقیماً به هر یک از لامپ‌ها متصل می‌شود.

3. نقشه‌کشی کلید سه پل (راه‌پله‌ای)

کلید سه پل یا کلید راه‌پله‌ای برای کنترل یک منبع نور از دو مکان مختلف استفاده می‌شود، مانند روشن و خاموش کردن چراغ راه‌پله از هر دو انتهای پله‌ها.

اجزا:

• دو کلید سه پل
• لامپ

نقشه:

منبع تغذیه (فاز) — کلید سه پل اول — کلید سه پل دوم — لامپ — منبع تغذیه (نول)

در این نقشه، سیم فاز از منبع تغذیه به کلید سه پل اول و سپس به کلید سه پل دوم می‌رود. از کلید سه پل دوم به لامپ متصل می‌شود. سیم نول نیز مستقیماً به لامپ متصل می‌شود.

4. نقشه‌کشی کلید صلیبی

کلید صلیبی برای کنترل یک منبع نور از سه یا بیشتر مکان مختلف استفاده می‌شود. این سیستم معمولاً در راهروهای طولانی یا پله‌های بزرگ استفاده می‌شود.

اجزا:

• دو کلید سه پل
• کلید صلیبی
• لامپ

نقشه:

منبع تغذیه (فاز) — کلید سه پل اول — کلید صلیبی — کلید سه پل دوم — لامپ — منبع تغذیه (نول)

در این نقشه، سیم فاز از منبع تغذیه به کلید سه پل اول، سپس به کلید صلیبی و بعد به کلید سه پل دوم می‌رود. از کلید سه پل دوم به لامپ متصل می‌شود. سیم نول نیز مستقیماً به لامپ متصل می‌شود.

نکات ایمنی:

• همیشه قبل از شروع کار از قطع بودن برق اطمینان حاصل کنید.
• از ابزارهای مناسب و ایمن استفاده کنید.
• اگر با سیم‌کشی و سیستم‌های برق آشنایی ندارید، بهتر است از یک متخصص کمک بگیرید.

این نقشه‌ها به شما کمک می‌کنند تا با نحوه سیم‌کشی کلیدهای برق آشنا شوید و بتوانید به صورت صحیح و ایمن کلیدهای برق را نصب و سیم‌کشی کنید.

سخن پایانی

سخن پایانی ۱۰۰ کلمه‌ای درباره آموزش سیم کشی پریز برق:

با تکمیل این آموزش، اکنون شما دانش و مهارت لازم برای سیم کشی ایمن و صحیح پریز برق را دارید. به خاطر داشته باشید که همیشه ایمنی در درجه اول اهمیت قرار دارد. قبل از شروع هر پروژه سیم کشی، حتماً برق را قطع کنید و از ابزار مناسب استفاده نمایید. در صورت عدم اطمینان، همیشه بهتر است با یک برقکار متخصص مشورت کنید.

با تمرین و تکرار، مهارت شما در سیم کشی پریز برق افزایش خواهد یافت. این مهارت نه تنها به شما در صرفه‌جویی هزینه‌ها کمک می‌کند، بلکه حس رضایت و خودکفایی را نیز به همراه خواهد داشت. با اعتماد به نفس و رعایت نکات ایمنی، شما قادر خواهید بود پروژه‌های سیم کشی بیشتری را در آینده با موفقیت به انجام برسانید.
